Descripción del artículo/Imágenes del producto

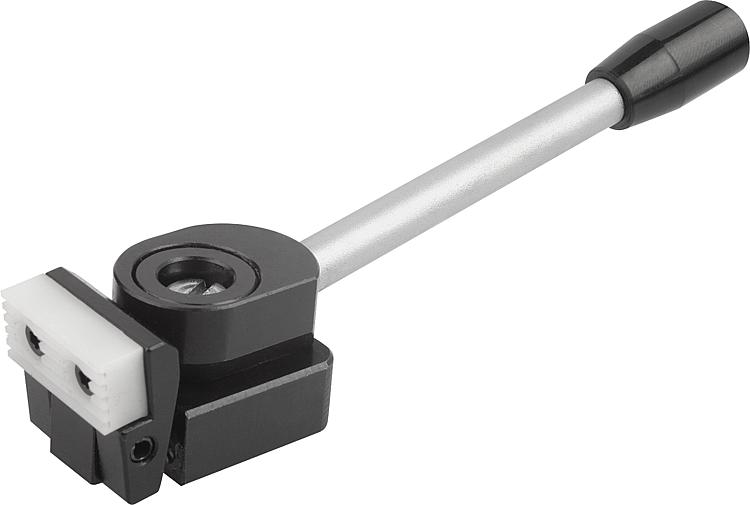

DescripciónMaterial:Acero.Versión:Templado por cementación y bruñido.Indicación:El dispositivo de sujeción con leva es un elemento de sujeción rápida que sirve para presionar piezas de trabajo sobre los topes fijos y sobre un soporte simultáneamente a través de una mordaza pivotante y de una excéntrica en espiral.
El dispositivo de sujeción con leva se puede posicionar y sujetar con el casquillo de centrado (ver plano) sobre un sistema de retícula modular.

Las versiones 04518-006010, 04518-006015, 04518-006030 y 04518-006035 disponen de 2 insertos de metal duro redondos.
Fuerza de sujeción:04518-006... = 3800 N
04518-010... = 7200 N
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 04518_D Dispositivo de sujeción con leva, forma D 128 kB

Planos

Dispositivo de sujeción con leva, forma D

Selección/filtro de artículos

ReferenciaFormaVersión 1ABDD1EHH1KLL1L2L3RF
N
CADAcc.PrecioPedir
04518-006020Da la derecha38,52512M61125454,522201741103800 2,521.68 MXN
04518-010020Da la derecha58,54018M10184074734,531,52761437200 3,659.04 MXN
04518-006040Da la izquierda38,52512M61125454,522201741103800 2,584.12 MXN
04518-010040Da la izquierda58,54018M10184074734,531,52761437200 3,659.04 MXN
