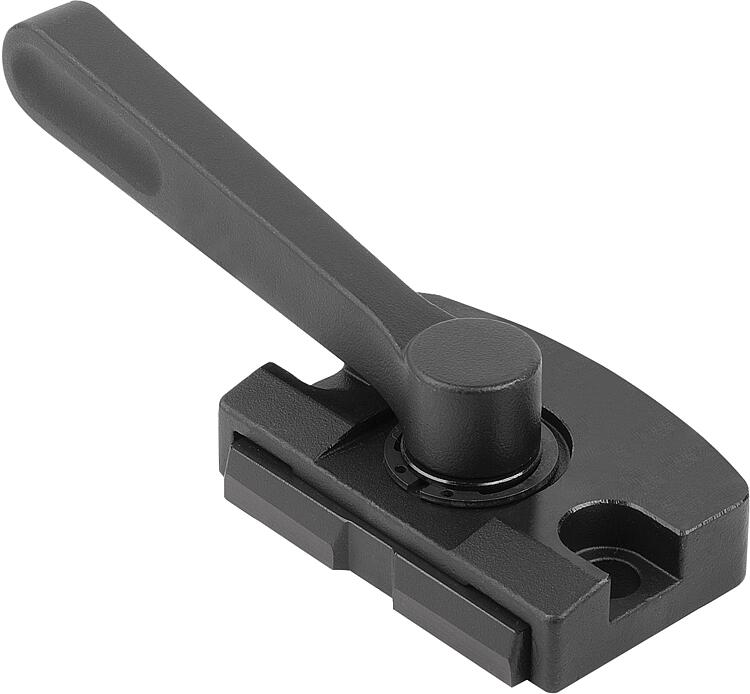

Dispositivos de sujeción planos con excéntrica, forma C, sin perno de alojamiento con palanca tensora
04472_C

Dispositivos de sujeción planos con excéntrica, forma C, sin...

Volver

Descripción del artículo/Imágenes del producto

DescripciónDescripción del producto:Forma C sin pasador de posicionamiento con palanca tensora.Material:Acero para temple y revenido.Versión:Bruñido.Indicación:La palanca tensora en la forma C se puede orientar horizontal
y verticalmente como quiera el usuario
en pasos de 30° soltando el tornillo prisionero.
Montaje:Ver el plano (forma A).Ventajas:- Diseño plano y compacto
- Sujeción rápida y sencilla de componentes

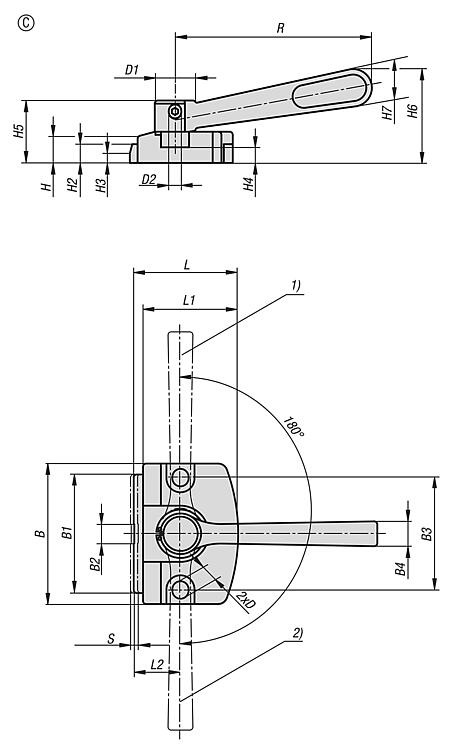

Indicación sobre el dibujo:
1) Posición de inicio de sujetar
2) Posición final de sujetar
3) Tornillo prisionero
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 04472_C Dispositivos de sujeción planos con excéntrica, forma C, sin perno de alojamiento con palanca tensora 177 kB

Planos

Dispositivos de sujeción planos con excéntrica, forma C, sin perno de alojamiento con palanca tensora

Selección/filtro de artículos

ReferenciaFormaBB1B2B3D

D1D2HH2H3H4H5H6H7LL1L2RCarrera
S
Fuerza
manual
FH N
Fuerza de
sujeción
kN
CADAcc.PrecioPedir
04472-20600C706012558,219M5x51595730461850462210022806 3,472.28 MXN
04472-20400C45388365,213M4x41063520301233,530,5156311704 2,961.84 MXN
