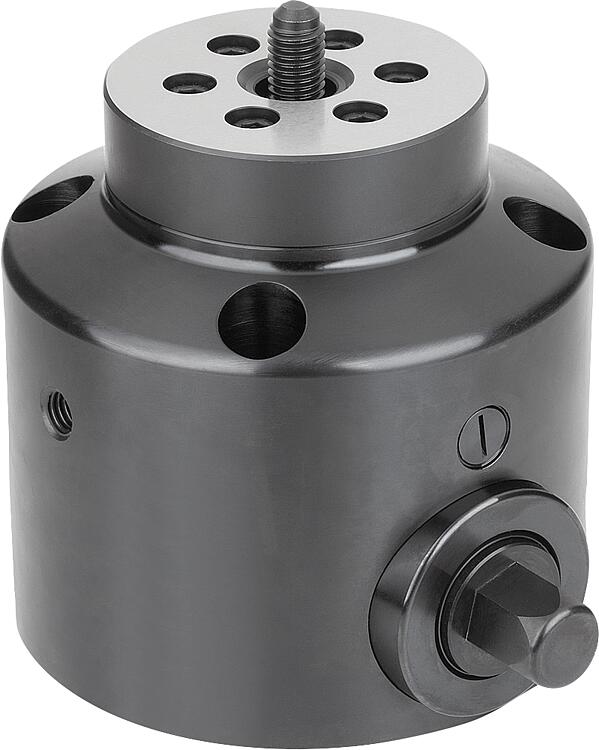

04401-10Dispositivos de sujeción por tracción con tornillo tensor... |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Acero para temple y revenido.Versión:Cuerpo base bruñido.
Apoyo de piezas de trabajo tratado en caliente (HRC 39-45) y rectificado.
Tornillo tensor endurecido y bruñido.Indicación:1. Primero colocar la pieza de trabajo sobre el apoyo de piezas de trabajo o el tornillo tensor del dispositivo de sujeción por tracción. Al hacerlo, el resorte interior se comprime y el tornillo tensor entra en el cuerpo base.
2. Posicionar la perforación roscada en la pieza de trabajo mediante el tornillo tensor.
La punta del tornillo tensor, debido a la presión del muelle, se comprime ligeramente dentro de la perforación roscada.
3. Al accionar el elemento de accionamiento, el tornillo tensor se enrosca en la perforación roscada de la pieza de trabajo, sujetando esta última.Ventajas:Aptos para automatización
Elevadas fuerzas de sujeción
Sujeción rápida
Tornillo tensor integradoAccesorios:04401-20 Unidad de extensión.Volumen de suministro2x pasadores de alojamiento Ø 8 (h7) x 40.
1x tapón protector.Características especiales: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|

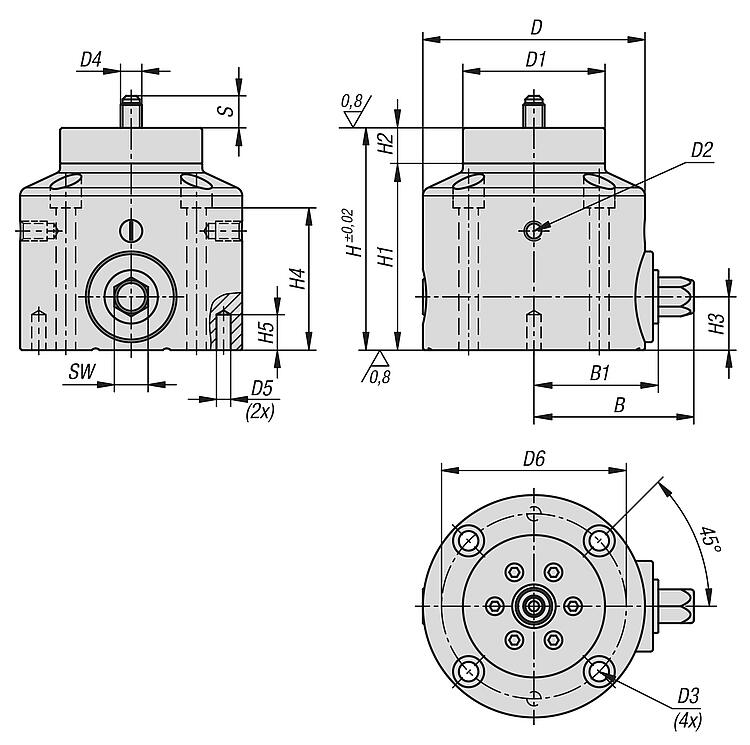

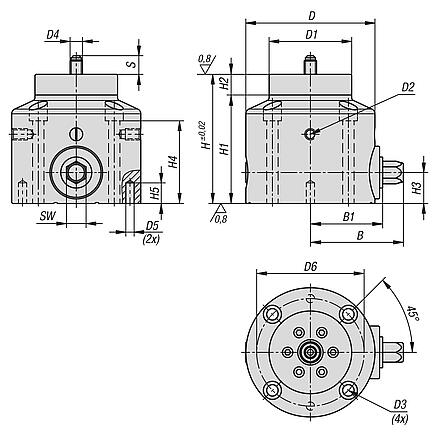

| Referencia | B | B1 | D
| D1 | D2 | D3
Para tornillo
DIN 912 | D4 | D5 | D6 | H | H1 | H2 | H3 | H4 | H5 | Carrera
S | SW | Par de
apriete
máx. Nm | Fuerza de
sujeción
kN | CAD | Acc. | Precio | Pedir |
|---|
| 04401-10-12 | 90 | 70 | 125 | 80 | M10 | M10 | M12 | 8 | 104 | 125 | 105 | 20 | 30 | 80 | 20 | 18 | 19 | 27 | 10 |  | | 33,404.00 MXN | | | 04401-10-16 | 90 | 70 | 125 | 80 | M10 | M10 | M16 | 8 | 104 | 125 | 105 | 20 | 30 | 80 | 20 | 21 | 19 | 45 | 15 | | | 33,404.00 MXN | |
