Mordazas de sujeción con mordaza fija, forma A, superficies de sujeción lisas
04451_A

Mordazas de sujeción con mordaza fija, forma A, superficies de...

Volver

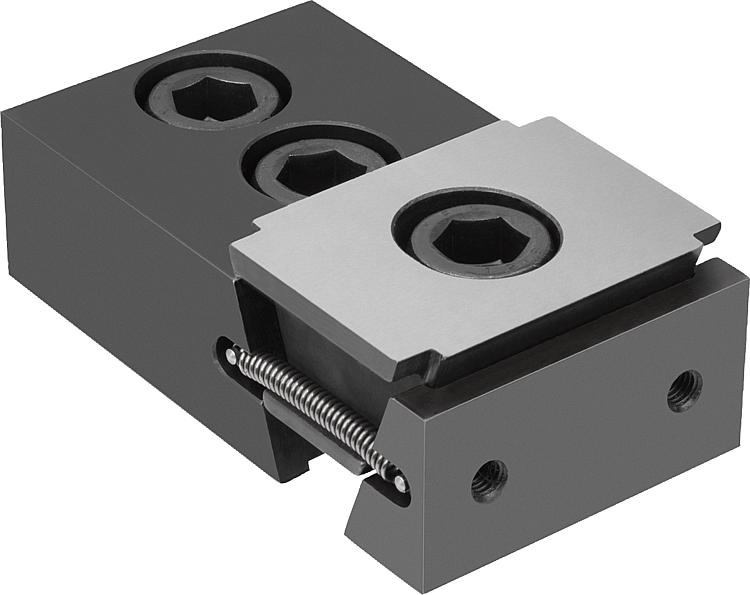

Descripción del artículo/Imágenes del producto

DescripciónDescripción del producto:Las mordazas de sujeción son ideales para sujeciones múltiples debido a su principio de funcionamiento.
Las superficies de sujeción en cuña permiten alcanzar grandes fuerzas de sujeción.
Estas mordazas de sujeción se utilizan para sujetar en una ranura en T. Al atornillar el tornillo tensor, el segmento de sujeción se desplaza hacia fuera y presiona la pieza de trabajo contra la mordaza montada fija del centro de mecanizado.
A través del agujero alargado integrado, es posible introducir las mordazas de sujeción en la cuña doble o compensar las tolerancias.
Recorrido de desplazamiento: M12 = ±1,0 mm.
Material:Cuña doble y segmentos de sujeción de acero de cementación.Versión:Cuña doble y segmentos de sujeción endurecidos fosfatados.Indicación:Con las dos perforaciones atornilladas en las superficies de sujeción se pueden montar apoyos adiciones para una profundidad de sujeción óptima de la pieza de trabajo.Volumen de suministroMordazas de sujeción.
Tornillos de fijación.
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 04451_A Mordazas de sujeción con mordaza fija, forma A, superficies de sujeción lisas 167 kB

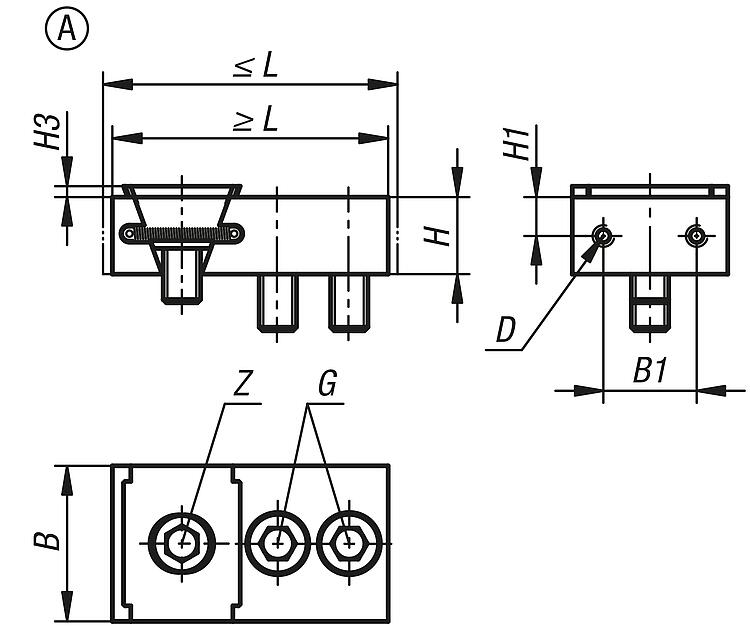

Planos

Mordazas de sujeción con mordaza fija, forma A, superficies de sujeción lisas

Selección/filtro de artículos

ReferenciaFormaL
mín.
L
máx.
B

HB1H1H3D
Rosca
interior
G
Tornillo de cabeza
cilíndrica DIN 912
Z
Tornillo de cabeza
cilíndrica DIN 912
Fuerza de
sujeción
máx. kN
Par de
apriete
máx. Nm
CADAcc.PrecioPedir
04451-0500112A88,594,550253012,53,5M5M12x30M12x253085 7,056.00 MXN
