        Mordazas de sujeción para dispositivo de sujeción flotante

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

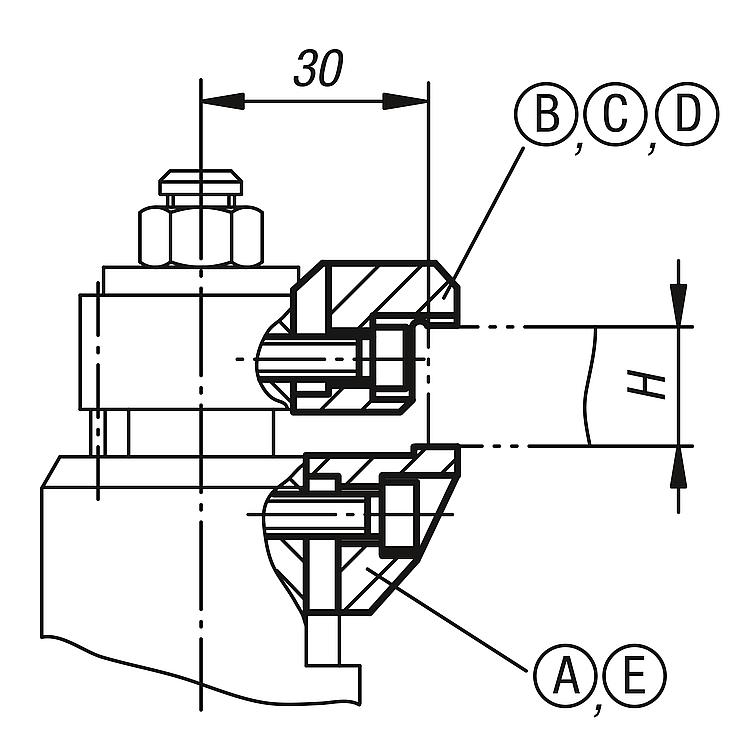

DescripciónMaterial:Acero de cementación.Versión:Nitrado y bruñido.Indicación:Con esta mordaza de sujeción se puede aumentar el rango de sujeción del dispositivo de sujeción flotante.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 04422 Mordazas de sujeción para dispositivo de sujeción flotante

254 kB

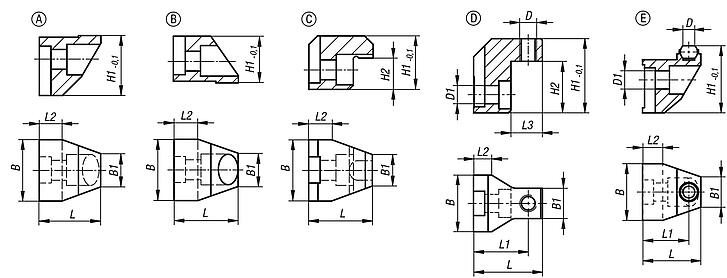

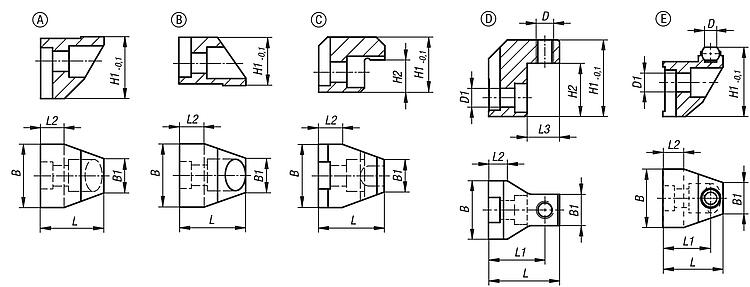

Planos (vista completa)

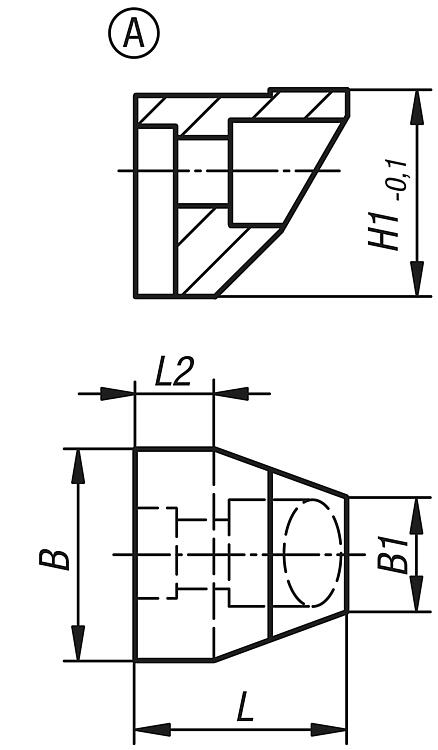

Mordaza de sujeción estándar inferior, forma A

Más información

Planos

Mordaza de sujeción estándar inferior, forma A

Selección/filtro de artículos

Referencia	Forma	Versión 1	B	B1	H1	L	L2	CAD	Acc.	Precio	Pedir
04422-90000	A	mordaza de sujeción estándar inferior	28	15	26,8	28	10			1,712.48 MXN

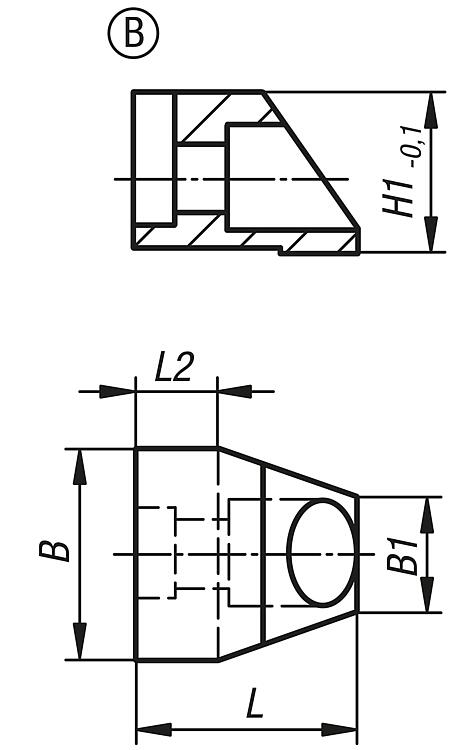

Mordaza de sujeción estándar superior, forma B

Más información

Planos

Mordaza de sujeción estándar superior, forma B

Selección/filtro de artículos

Referencia	Forma	Versión 1	B	B1	H Rango de sujeción	H1	L	L2	CAD	Acc.	Precio	Pedir
04422-90012	B	mordaza de sujeción estándar superior	28	15	0-12	21	29,5	11,5			1,687.56 MXN

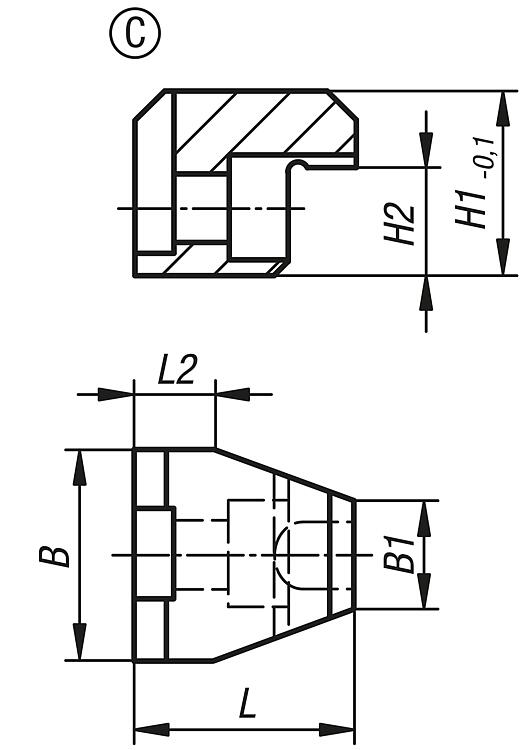

Mordaza de sujeción alterna superior, forma C

Más información

Planos

Mordaza de sujeción alterna superior, forma C

Selección/filtro de artículos

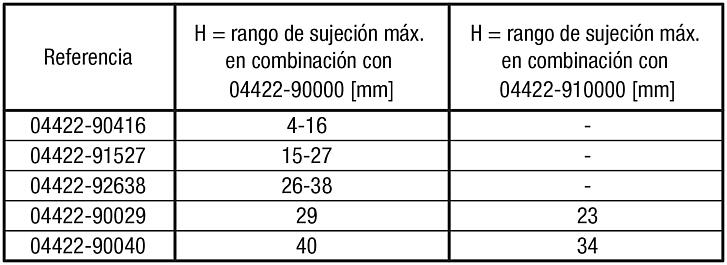

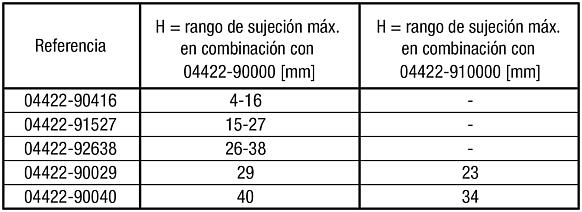

Referencia	Forma	Versión 1	B	B1	H Rango de sujeción	H1	H2	L	L2	Precio
04422-90416	C	mordaza de sujeción alterna superior	28	15	4-16	24,5	3,5	29,5	11,5	2,988.72 MXN
04422-91527	C	mordaza de sujeción alterna superior	28	15	15-27	24,5	14,5	29,5	11,5	2,988.72 MXN
04422-92638	C	mordaza de sujeción alterna superior	28	15	26-38	35,5	25,5	29,5	11,5	3,512.04 MXN

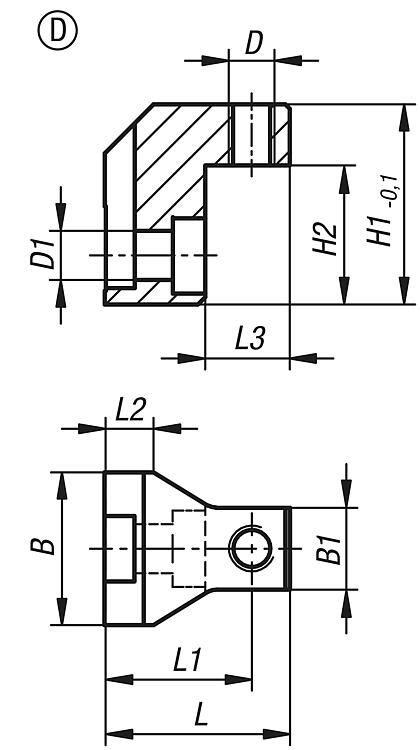

Mordaza de sujeción alterna superior, forma D

Más información

Planos

Mordaza de sujeción alterna superior, forma D

Selección/filtro de artículos

Referencia	Forma	Versión 1	B	B1	D	D1	H1	H2	L	L1	L2	L3	CAD	Acc.	Precio	Pedir
04422-90029	D	mordaza de sujeción superior	28	15	M8	4,5	29,5	16,5	31,5	24,5	8	16			3,033.52 MXN
04422-90040	D	mordaza de sujeción superior	28	15	M8	4,5	40,5	27,5	31,5	24,5	8	16			3,533.32 MXN
