        Pisadores pivotantes mini con palanca excéntrica

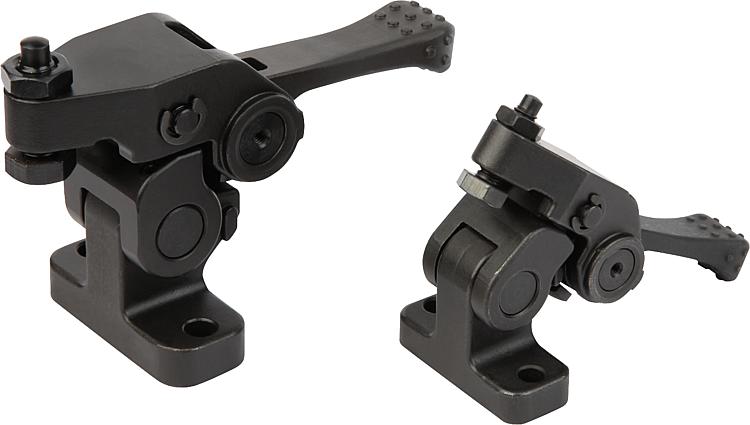

Descripción del artículo/Imágenes del producto

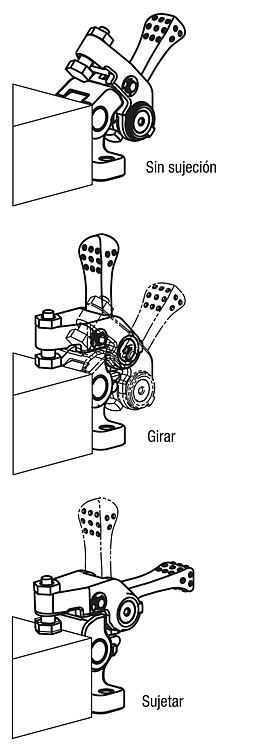

DescripciónMaterial:Acero para temple y revenido.Versión:Tratado en caliente y bruñido.Indicación:Los dispositivos de sujeción pivotante se utilizan principalmente cuando los puntos de sujeción para colocar y retirar piezas de trabajo deban estar libres.

* Fuerza manual admisible para la empuñadura.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 04610 Pisadores pivotantes mini con palanca excéntrica

224 kB

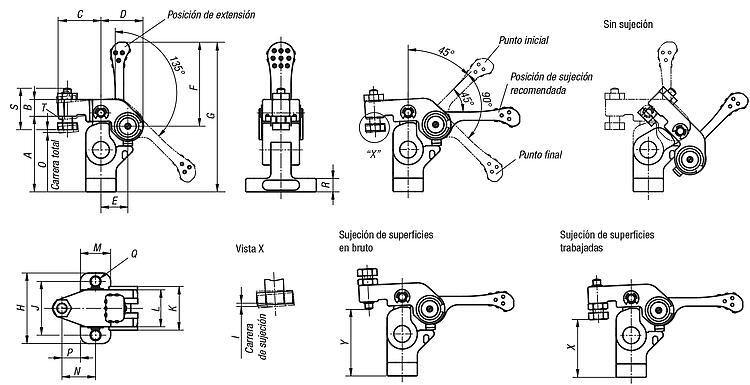

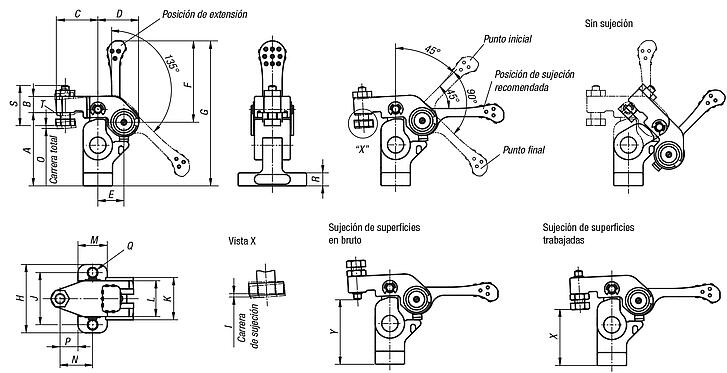

Planos

Selección/filtro de artículos

Referencia	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	X mín.	X máx.	Y mín.	Y máx.	F=Fuerza de sujeción N	Fuerza manual FH N	CAD	Acc.	Precio	Pedir
04610-100	45	10	25,5	25	16	50	89	42	1	32	26	22	18	20	1,5	11	5,5	8	24	M6	31,5	40,5	34,5	43,5	700	100*			4,776.80 MXN
04610-150	55	12	32	31	20	63	109	52	1,2	40	32	28	22	25	1,8	14	6,6	10	30,5	M8	36,4	48,6	41,4	53,6	1100	150*			5,728.52 MXN
