        Tuercas correderas en ranura elásticas con n.º de patente 4200676

Descripción del artículo/Imágenes del producto

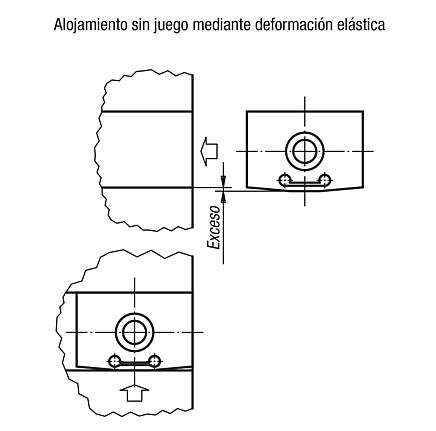

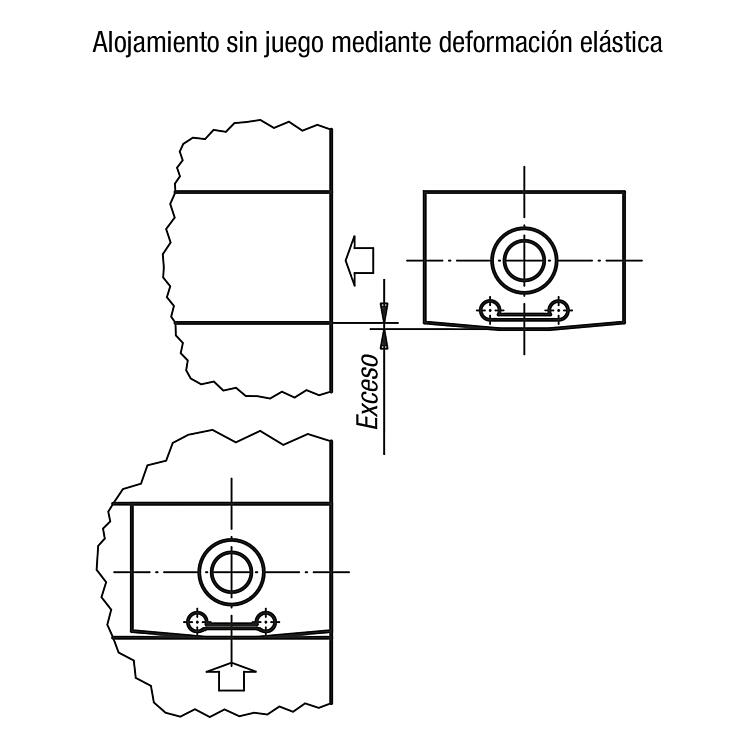

DescripciónMaterial:Acero de cementación.Versión:Templado por cementación, bruñido y pulido.Indicación:Las tuercas correderas en ranura elásticas sirven para alinear sin juego dispositivos y herramientas de fijación en mesas de máquinas con ranuras en T según DIN 650.Ventajas:- Alojamiento sin juego mediante deformación elástica.
- Gracias a la superficie elástica continua, se compensan independientemente entre sí las tolerancias de las ranuras de referencia desde la mesa de máquinas y el dispositivo/herramienta de sujeción.
- Se puede lograr una precisión de repetición a menos de 0,005 mm.Indicación sobre el dibujo:

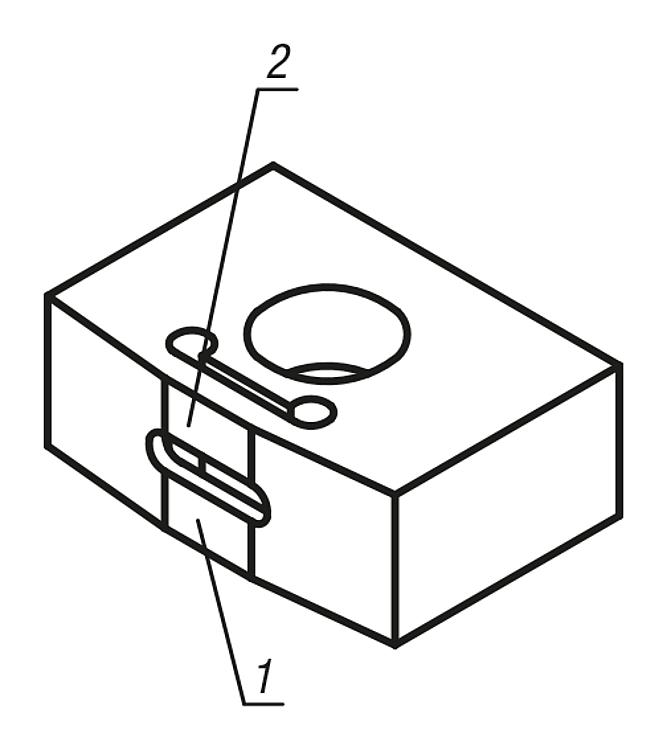

Nivelación independiente de dos medidas de ranura distintas

Superficie elástica 1:
adaptada a la ranura de referencia de las piezas estructurales (dispositivo/útil de fijación).

Superficie elástica 2:
adecuada a la ranura de referencia de la mesa de máquinas.

Características especiales:
