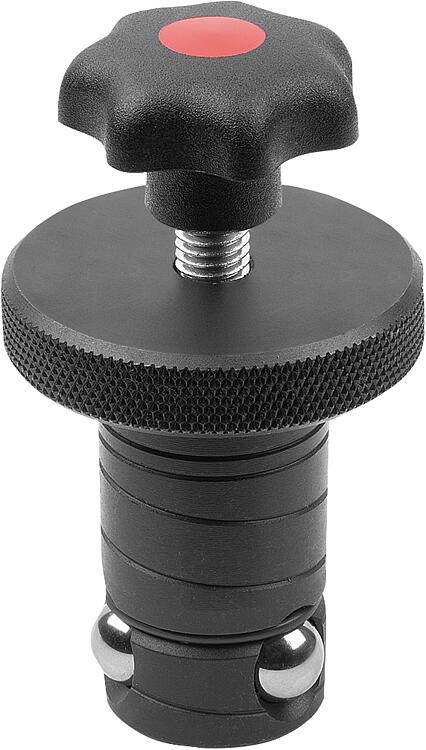

        Cilindros de posicionamiento Ball Lock de acero con empuñadura en estrella

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Cilindro de posicionamiento de acero para temple y revenido.
Bolas de acero de apoyo de cilindros.

Empuñadura en estrella de termoplástico.
Perno roscado de acero.Versión:Cilindro de posicionamiento tratado en caliente y bruñido.
Bolas endurecidas, acabado natural.

Empuñadura en estrella de color negro con tapa roja.
Pernos roscados de acero pasivado en azul.Indicación:Al apretar la empuñadura en estrella, esta hace bajar la bola central que, a su vez, comprime las tres bolas de fijación hacia fuera, quedando con ello sujetas en el casquillo receptor.
Con este sistema sencillo de usar, el tiempo de preparación de las máquinas es hasta doces veces más corto que con los métodos convencionales.Montaje:1. Primero desenroscar el tornillo prisionero del cilindro de posicionamiento.
2. Enroscar la empuñadura en estrella.Ventajas:Sujeción sin herramientasAccesorios:03153 Kit de reparación.
03154 Casquillos de centrado.
03155 Casquillos receptores forma A (montados en la parte trasera).
03156 Casquillos receptores forma B (montados en la parte delantera).Volumen de suministro03153 Cilindros de posicionamiento Ball Lock.
06220 Empuñaduras en estrella similares a DIN 6336.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03153 Cilindros de posicionamiento Ball Lock de acero con empuñadura en estrella

208 kB

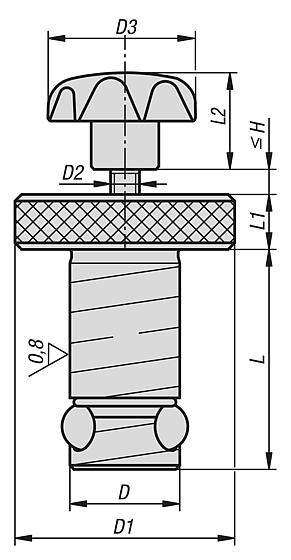

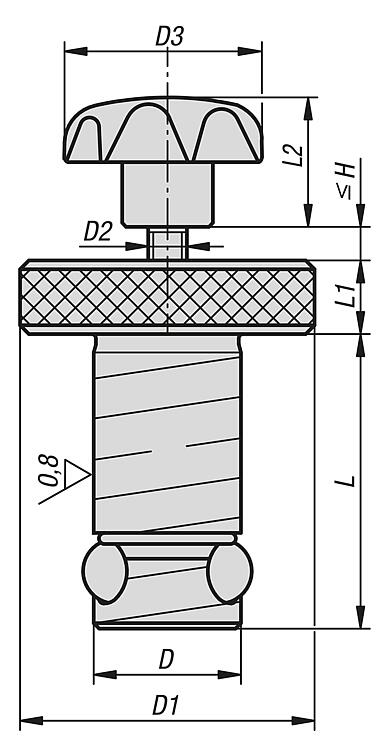

Planos

Selección/filtro de artículos

Referencia	D	D1	D2	D3	Fuerza de retención F kN	H máx.	L	L1	L2	Par de apriete máx. Nm	Grosor de la placa de sujeción ±0,05	Precio
03153-130ΔX	13	22	M5	25	3,3	25	27,6	6	16	1	13	2,196.00 MXN
03153-130ΔX	13	22	M5	25	3,3	35	34,6	6	16	1	20	2,310.00 MXN
03153-160ΔX	16	32	M6	25	5,3	35	36,5	8	16	3	20	2,196.48 MXN
03153-160ΔX	16	32	M6	25	5,3	40	41,5	8	16	3	25	2,245.92 MXN
03153-200ΔX	20	40	M6	25	13,3	35	39,5	10	16	4	20	2,196.48 MXN
03153-200ΔX	20	40	M6	25	13,3	40	44,5	10	16	4	25	2,310.48 MXN
03153-250ΔX	25	45	M8	32	30	40	44	10	20	9	20	2,348.40 MXN
03153-250ΔX	25	45	M8	32	30	45	49	10	20	9	25	2,405.28 MXN
03153-300ΔX	30	50	M10	40	44	45	49	13	25	15	20	2,640.96 MXN
03153-300ΔX	30	50	M10	40	44	50	54	13	25	15	25	2,792.88 MXN
03153-350ΔX	35	60	M12	50	68	50	51	13	32	25	20	2,677.20 MXN
03153-350ΔX	35	60	M12	50	68	50	56	13	32	25	25	2,811.36 MXN
