        Perno de alojamiento con extremo esférico aplanado, forma D
        Perno de alojamiento con extremo esférico aplanado, forma D, con rosca interior en ambos lados y perforación de pasada

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Acero para herramientas o acero inoxidable 1.4305.

Versión:Acero endurecido y pulido.

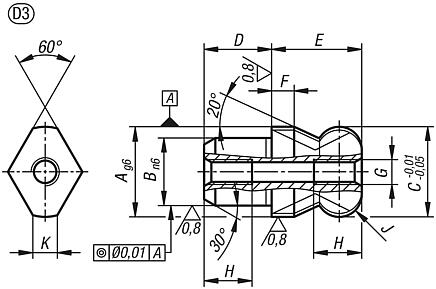

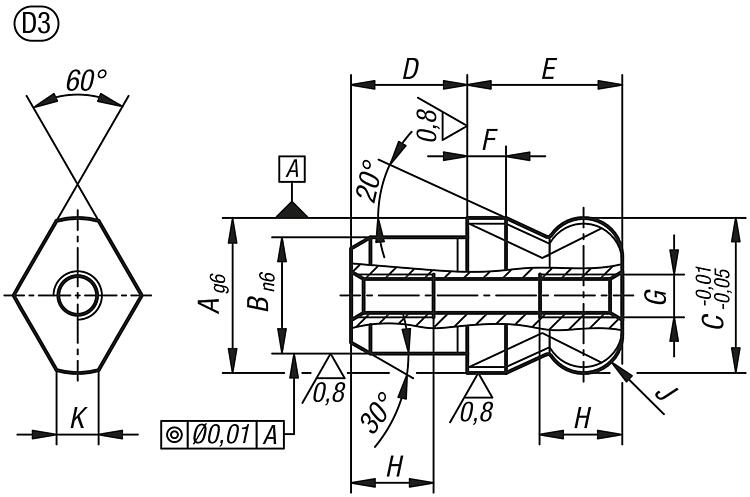

Acero inoxidable pulido y colsterizado.Indicación:Los pernos de alojamiento con extremo esférico facilitan el procedimiento de ensamblado, ya que son adecuados para este tipo de procesos. La inclinación de sujeción, también llamada efecto cajón, que se provoca por la colocación de la pieza de ensamblaje en diagonal o por fuerzas que no afectan al eje de perno durante el deslizamiento, se minimiza por el extremo esférico y la inclinación del ensamblado subsiguiente (ver también esquema de ensamblado 1).Indicación sobre el dibujo:

1) Rosca interior en un lado con orificio ciego
2) Rosca interior en ambos lados con orificio ciego
3) Rosca interior en ambos lados con perforación de pasada

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03108_D3 Perno de alojamiento con extremo esférico aplanado, forma D, con rosca interior en ambos lados y perforación de pasada

256 kB

Planos

Selección/filtro de artículos

Referencia	Material	Tamaño	A	B	C	D	E	F	G	H	J	K	Taladro roscado del núcleo	Precio
03108-06022	acero para herramientas	3	6	4	6	4	6	2	M2,5	4,5	R 1	1,7	Perforación de pasada	437.36 MXN
03108-08022	acero para herramientas	3	8	6	8	6	8	2	M3	6	R 2	2	Perforación de pasada	492.80 MXN
03108-10022	acero para herramientas	3	10	7	10	7	10	2,5	M3	6	R 2,5	2,5	Perforación de pasada	567.56 MXN
03108-12022	acero para herramientas	3	12	8	12	8	12	3	M4	8	R 3	2,5	Perforación de pasada	580.16 MXN
03108-14022	acero para herramientas	3	14	10	14	10	14	3,5	M4	8	R 3,5	3,76	Perforación de pasada	611.52 MXN
03108-16022	acero para herramientas	3	16	12	16	12	16	4	M5	10	R 4	4,3	Perforación de pasada	619.08 MXN
03108-506022	acero inoxidable	3	6	4	6	4	6	2	M2,5	4,5	R 1	1,7	Perforación de pasada	547.68 MXN
03108-508022	acero inoxidable	3	8	6	8	6	8	2	M3	6	R 2	2	Perforación de pasada	615.72 MXN
03108-510022	acero inoxidable	3	10	7	10	7	10	2,5	M3	6	R 2,5	2,5	Perforación de pasada	703.08 MXN
03108-512022	acero inoxidable	3	12	8	12	8	12	3	M4	8	R 3	2,5	Perforación de pasada	756.28 MXN
03108-514022	acero inoxidable	3	14	10	14	10	14	3,5	M4	8	R 3,5	3,76	Perforación de pasada	804.16 MXN
03108-516022	acero inoxidable	3	16	12	16	12	16	4	M5	10	R 4	4,3	Perforación de pasada	809.48 MXN
