        Perno de alojamiento con extremo esférico aplanado, forma D
        Perno de alojamiento con extremo esférico aplanado, forma D, con rosca interior en un lado y orificio ciego

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Acero para herramientas o acero inoxidable 1.4305.

Versión:Acero endurecido y pulido.
Acero inoxidable pulido y colsterizado.Indicación:Los pernos de alojamiento con extremo esférico facilitan el procedimiento de ensamblado, ya que son adecuados para este tipo de procesos. La inclinación de sujeción, también llamada efecto cajón, que se provoca por la colocación de la pieza de ensamblaje en diagonal o por fuerzas que no afectan al eje de perno durante el deslizamiento, se minimiza por el extremo esférico y la inclinación del ensamblado subsiguiente (ver también esquema de ensamblado 1).Indicación sobre el dibujo:

1) Rosca interior en un lado con orificio ciego
2) Rosca interior en ambos lados con orificio ciego
3) Rosca interior en ambos lados con perforación de pasada

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03108_D1 Perno de alojamiento con extremo esférico aplanado, forma D, con rosca interior en un lado y orificio ciego

255 kB

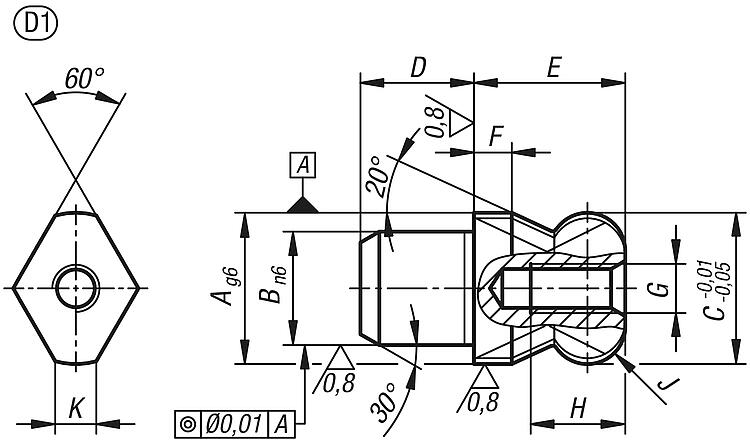

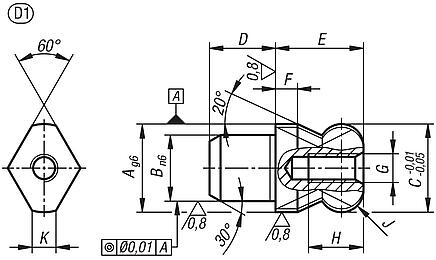

Planos

Selección/filtro de artículos

Referencia	Material	Tamaño	A	B	C	D	E	F	G	H	J	K	Taladro roscado del núcleo	Precio
03108-062	acero para herramientas	1	6	4	6	4	6	2	M2,5	4,5	R 1	1,7	Orificio ciego	437.36 MXN
03108-082	acero para herramientas	1	8	6	8	6	8	2	M3	6	R 2	2	Orificio ciego	492.80 MXN
03108-102	acero para herramientas	1	10	7	10	7	10	2,5	M3	6	R 2,5	2,5	Orificio ciego	567.56 MXN
03108-122	acero para herramientas	1	12	8	12	8	12	3	M4	8	R 3	2,5	Orificio ciego	580.16 MXN
03108-142	acero para herramientas	1	14	10	14	10	14	3,5	M4	8	R 3,5	3,76	Orificio ciego	611.52 MXN
03108-162	acero para herramientas	1	16	12	16	12	16	4	M5	10	R 4	4,3	Orificio ciego	619.08 MXN
03108-202	acero para herramientas	1	20	14	20	14	20	5	M5	10	R 5	5	Orificio ciego	693.56 MXN
03108-222	acero para herramientas	1	22	16	22	16	22	5,5	M5	10	R 5,5	5	Orificio ciego	777.84 MXN
03108-252	acero para herramientas	1	25	18	25	18	25	6	M5	10	R 6	5,6	Orificio ciego	853.72 MXN
03108-5062	acero inoxidable	1	6	4	6	4	6	2	M2,5	4,5	R 1	1,7	Orificio ciego	547.68 MXN
03108-5082	acero inoxidable	1	8	6	8	6	8	2	M3	6	R 2	2	Orificio ciego	615.72 MXN
03108-5102	acero inoxidable	1	10	7	10	7	10	2,5	M3	6	R 2,5	2,5	Orificio ciego	703.08 MXN
03108-5122	acero inoxidable	1	12	8	12	8	12	3	M4	8	R 3	2,5	Orificio ciego	756.28 MXN
03108-5142	acero inoxidable	1	14	10	14	10	14	3,5	M4	8	R 3,5	3,76	Orificio ciego	804.16 MXN
03108-5162	acero inoxidable	1	16	12	16	12	16	4	M5	10	R 4	4,3	Orificio ciego	809.48 MXN
03108-5202	acero inoxidable	1	20	14	20	14	20	5	M5	10	R 5	5	Orificio ciego	1,180.20 MXN
