        Pernos de alojamiento con extremo esférico, forma A
        Perno de alojamiento con extremo esférico, forma A, rosca interior unilateral con orificio ciego

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Acero para herramientas o acero inoxidable 1.4305.

Versión:Acero endurecido y pulido.
Acero inoxidable pulido y colsterizado.Indicación:Los pernos de alojamiento con extremo esférico facilitan el procedimiento de ensamblado, ya que son adecuados para este tipo de procesos. La inclinación de sujeción, también llamada efecto cajón, que se provoca por la colocación de la pieza de ensamblaje en diagonal o por fuerzas que no afectan al eje de perno durante el deslizamiento, se minimiza por el extremo esférico y la inclinación del ensamblado subsiguiente (ver también esquema de ensamblado 1).Indicación sobre el dibujo:

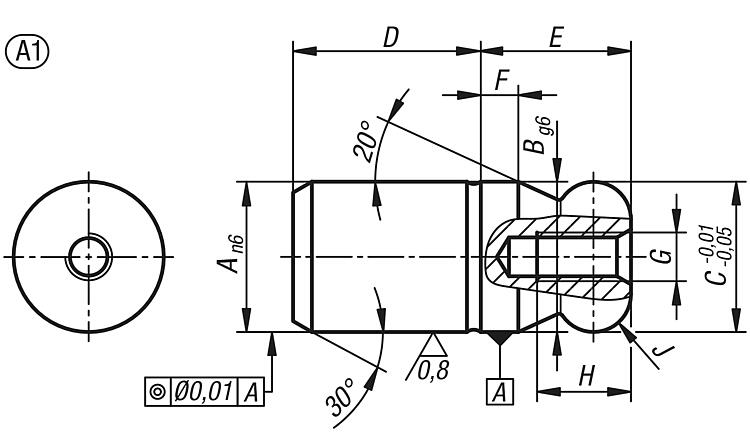

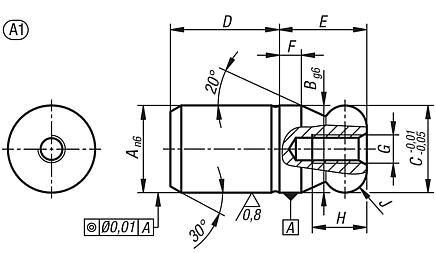

1) Rosca interior en un lado con orificio ciego
2) Rosca interior en ambos lados con orificio ciego
3) Rosca interior en ambos lados con perforación de pasada

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03107_A1 Perno de alojamiento con extremo esférico, forma A, rosca interior unilateral con orificio ciego

241 kB

Planos

Selección/filtro de artículos

Referencia	Material	A	B	C	D	E	F	G	H	J	Versión 1	Taladro roscado del núcleo	Precio
03107-05	acero para herramientas	5	5	5	6	5	2	M2,5	4,5	R 1	Rosca interior en un lado	Orificio ciego	337.43 MXN
03107-06	acero para herramientas	6	6	6	8	6	2	M3	5	R 1	Rosca interior en un lado	Orificio ciego	379.57 MXN
03107-08	acero para herramientas	8	8	8	10	8	2	M3	6	R 2	Rosca interior en un lado	Orificio ciego	432.84 MXN
03107-10	acero para herramientas	10	10	10	13	10	2,5	M3	6	R 2,5	Rosca interior en un lado	Orificio ciego	448.49 MXN
03107-12	acero para herramientas	12	12	12	15	12	3	M4	8	R 3	Rosca interior en un lado	Orificio ciego	461.73 MXN
03107-14	acero para herramientas	14	14	14	17	14	3,5	M4	8	R 3,5	Rosca interior en un lado	Orificio ciego	505.08 MXN
03107-16	acero para herramientas	16	16	16	20	16	4	M5	10	R 4	Rosca interior en un lado	Orificio ciego	512.01 MXN
03107-20	acero para herramientas	20	20	20	25	20	5	M5	10	R 5	Rosca interior en un lado	Orificio ciego	623.07 MXN
03107-25	acero para herramientas	25	25	25	25	25	6	M5	10	R 6	Rosca interior en un lado	Orificio ciego	679.06 MXN
03107-30	acero para herramientas	30	30	30	30	30	8	M6	12	R 8	Rosca interior en un lado	Orificio ciego	915.95 MXN
03107-40	acero para herramientas	40	40	40	40	40	10	M6	12	R 10	Rosca interior en un lado	Orificio ciego	1,889.38 MXN
03107-50	acero para herramientas	50	50	50	50	50	12	M6	12	R 12	Rosca interior en un lado	Orificio ciego	2,647.60 MXN
03107-505	acero inoxidable	5	5	5	6	5	2	M2,5	4,5	R 1	Rosca interior en un lado	Orificio ciego	465.35 MXN
03107-506	acero inoxidable	6	6	6	8	6	2	M3	5	R 1	Rosca interior en un lado	Orificio ciego	523.14 MXN
03107-508	acero inoxidable	8	8	8	10	8	2	M3	6	R 2	Rosca interior en un lado	Orificio ciego	597.79 MXN
03107-510	acero inoxidable	10	10	10	13	10	2,5	M3	6	R 2,5	Rosca interior en un lado	Orificio ciego	622.47 MXN
03107-512	acero inoxidable	12	12	12	15	12	3	M4	8	R 3	Rosca interior en un lado	Orificio ciego	652.57 MXN
03107-514	acero inoxidable	14	14	14	17	14	3,5	M4	8	R 3,5	Rosca interior en un lado	Orificio ciego	713.68 MXN
03107-516	acero inoxidable	16	16	16	20	16	4	M5	10	R 4	Rosca interior en un lado	Orificio ciego	719.39 MXN
03107-520	acero inoxidable	20	20	20	25	20	5	M5	10	R 5	Rosca interior en un lado	Orificio ciego	1,088.42 MXN
