Pernos de alojamiento con extremo esférico aplanado, forma C

Volver

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Piezas de presión con resorte Pernos de bloqueo Topes Elementos de centrado y posicionamiento Fijaciones Tuercas correderas en ranura
      - Perno de alojamiento, sistemas de posicionamiento
        Pernos de alojamiento con extremo esférico aplanado, forma C

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Acero para herramientas o acero inoxidable 1.4305.

Versión:Acero endurecido y pulido.

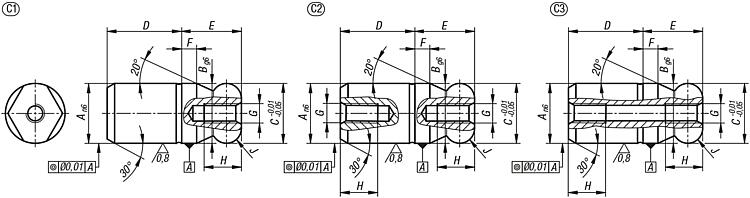

Acero inoxidable pulido y colsterizado.Indicación:Los pernos de alojamiento con extremo esférico facilitan el procedimiento de ensamblado, ya que son adecuados para este tipo de procesos. La inclinación de sujeción, también llamada efecto cajón, que se provoca por la colocación de la pieza de ensamblaje en diagonal o por fuerzas que no afectan al eje de perno durante el deslizamiento, se minimiza por el extremo esférico y la inclinación del ensamblado subsiguiente (ver también esquema de ensamblado 1).Indicación sobre el dibujo:

1) Rosca interior en un lado con orificio ciego
2) Rosca interior en ambos lados con orificio ciego
3) Rosca interior en ambos lados con perforación de pasada

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03107 Pernos de alojamiento con extremo esférico aplanado, forma C

234 kB

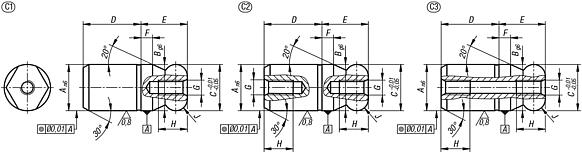

Planos (vista completa)

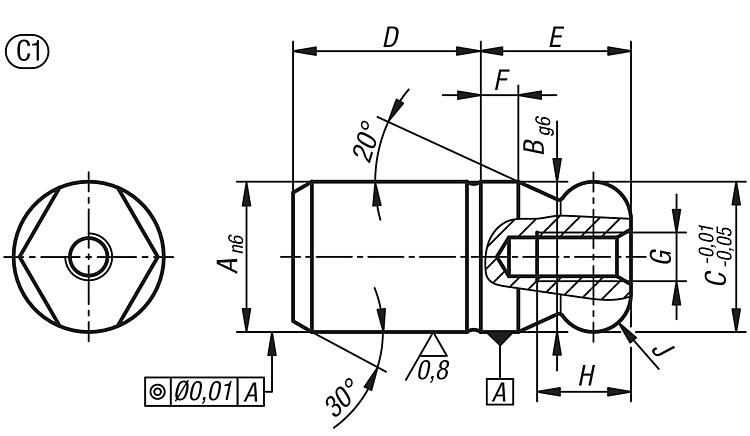

Perno de alojamiento con extremo esférico aplanado, forma C, con rosca interior en un lado y orificio ciego

Más información

Planos

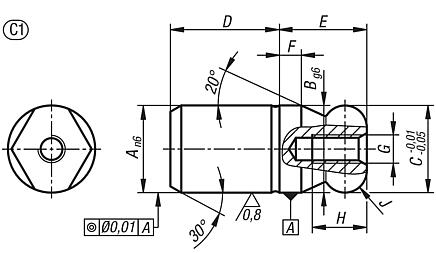

Perno de alojamiento con extremo esférico aplanado, forma C, con rosca interior en un lado y orificio ciego

Selección/filtro de artículos

Referencia	Material	A	B	C	D	E	F	G	H	J	Versión 1	Taladro roscado del núcleo	Precio
03107-052	acero para herramientas	5	5	5	6	5	2	M2,5	4,5	R 1	Rosca interior en un lado	Orificio ciego	430.14 MXN
03107-062	acero para herramientas	6	6	6	8	6	2	M3	5	R 1	Rosca interior en un lado	Orificio ciego	483.41 MXN
03107-082	acero para herramientas	8	8	8	10	8	2	M3	6	R 2	Rosca interior en un lado	Orificio ciego	553.84 MXN
03107-102	acero para herramientas	10	10	10	13	10	2,5	M3	6	R 2,5	Rosca interior en un lado	Orificio ciego	572.81 MXN
03107-122	acero para herramientas	12	12	12	15	12	3	M4	8	R 3	Rosca interior en un lado	Orificio ciego	591.16 MXN
03107-142	acero para herramientas	14	14	14	17	14	3,5	M4	8	R 3,5	Rosca interior en un lado	Orificio ciego	630.29 MXN
03107-162	acero para herramientas	16	16	16	20	16	4	M5	10	R 4	Rosca interior en un lado	Orificio ciego	637.22 MXN
03107-202	acero para herramientas	20	20	20	25	20	5	M5	10	R 5	Rosca interior en un lado	Orificio ciego	772.67 MXN
03107-252	acero para herramientas	25	25	25	25	25	6	M5	10	R 6	Rosca interior en un lado	Orificio ciego	865.98 MXN
03107-302	acero para herramientas	30	30	30	30	30	8	M6	12	R 8	Rosca interior en un lado	Orificio ciego	1,107.39 MXN
03107-402	acero para herramientas	40	40	40	40	40	10	M6	12	R 10	Rosca interior en un lado	Orificio ciego	2,270.74 MXN
03107-502	acero para herramientas	50	50	50	50	50	12	M6	12	R 12	Rosca interior en un lado	Orificio ciego	3,093.08 MXN
03107-5052	acero inoxidable	5	5	5	6	5	2	M2,5	4,5	R 1	Rosca interior en un lado	Orificio ciego	536.38 MXN
03107-5062	acero inoxidable	6	6	6	8	6	2	M3	5	R 1	Rosca interior en un lado	Orificio ciego	602.60 MXN
03107-5082	acero inoxidable	8	8	8	10	8	2	M3	6	R 2	Rosca interior en un lado	Orificio ciego	688.69 MXN
03107-5102	acero inoxidable	10	10	10	13	10	2,5	M3	6	R 2,5	Rosca interior en un lado	Orificio ciego	714.28 MXN
03107-5122	acero inoxidable	12	12	12	15	12	3	M4	8	R 3	Rosca interior en un lado	Orificio ciego	766.65 MXN
03107-5142	acero inoxidable	14	14	14	17	14	3,5	M4	8	R 3,5	Rosca interior en un lado	Orificio ciego	815.11 MXN
03107-5162	acero inoxidable	16	16	16	20	16	4	M5	10	R 4	Rosca interior en un lado	Orificio ciego	844.91 MXN
03107-5202	acero inoxidable	20	20	20	25	20	5	M5	10	R 5	Rosca interior en un lado	Orificio ciego	1,267.52 MXN

Perno de alojamiento con extremo esférico aplanado, forma C, con rosca interior en ambos lados y orificio ciego

Más información

Planos

Perno de alojamiento con extremo esférico aplanado, forma C, con rosca interior en ambos lados y orificio ciego

Selección/filtro de artículos

Referencia	Material	A	B	C	D	E	F	G	H	J	Versión 1	Taladro roscado del núcleo	Precio
03107-10022	acero para herramientas	10	10	10	13	10	2,5	M3	6	R 2,5	Rosca interior en ambos lados	Orificio ciego	572.81 MXN
03107-12022	acero para herramientas	12	12	12	15	12	3	M4	8	R 3	Rosca interior en ambos lados	Orificio ciego	591.16 MXN
03107-14022	acero para herramientas	14	14	14	17	14	3,5	M4	8	R 3,5	Rosca interior en ambos lados	Orificio ciego	630.29 MXN
03107-16022	acero para herramientas	16	16	16	20	16	4	M5	10	R 4	Rosca interior en ambos lados	Orificio ciego	637.22 MXN
03107-20022	acero para herramientas	20	20	20	25	20	5	M5	10	R 5	Rosca interior en ambos lados	Orificio ciego	772.67 MXN
03107-25022	acero para herramientas	25	25	25	25	25	6	M5	10	R 6	Rosca interior en ambos lados	Orificio ciego	865.98 MXN
03107-30022	acero para herramientas	30	30	30	30	30	8	M6	12	R 8	Rosca interior en ambos lados	Orificio ciego	1,107.39 MXN
03107-40022	acero para herramientas	40	40	40	40	40	10	M6	12	R 10	Rosca interior en ambos lados	Orificio ciego	2,270.74 MXN
03107-50022	acero para herramientas	50	50	50	50	50	12	M6	12	R 12	Rosca interior en ambos lados	Orificio ciego	3,093.08 MXN
03107-510022	acero inoxidable	10	10	10	13	10	2,5	M3	6	R 2,5	Rosca interior en ambos lados	Orificio ciego	714.28 MXN
03107-512022	acero inoxidable	12	12	12	15	12	3	M4	8	R 3	Rosca interior en ambos lados	Orificio ciego	766.65 MXN
03107-514022	acero inoxidable	14	14	14	17	14	3,5	M4	8	R 3,5	Rosca interior en ambos lados	Orificio ciego	815.11 MXN
03107-516022	acero inoxidable	16	16	16	20	16	4	M5	10	R 4	Rosca interior en ambos lados	Orificio ciego	844.91 MXN
03107-520022	acero inoxidable	20	20	20	25	20	5	M5	10	R 5	Rosca interior en ambos lados	Orificio ciego	1,267.52 MXN

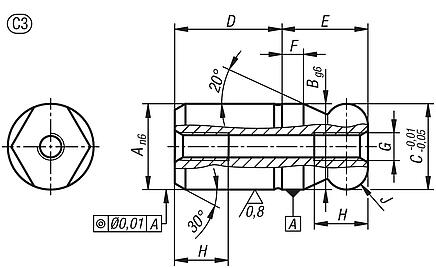

Perno de alojamiento con extremo esférico aplanado, forma C, con rosca interior en ambos lados y perforación pasante

Más información

Planos

Perno de alojamiento con extremo esférico aplanado, forma C, con rosca interior en ambos lados y perforación pasante

Selección/filtro de artículos

Referencia	Material	A	B	C	D	E	F	G	H	J	Versión 1	Taladro roscado del núcleo	Precio
03107-05022	acero para herramientas	5	5	5	6	5	2	M2,5	4,5	R 1	Rosca interior en ambos lados	Perforación de pasada	430.14 MXN
03107-06022	acero para herramientas	6	6	6	8	6	2	M3	5	R 1	Rosca interior en ambos lados	Perforación de pasada	483.41 MXN
03107-08022	acero para herramientas	8	8	8	10	8	2	M3	6	R 2	Rosca interior en ambos lados	Perforación de pasada	553.84 MXN
03107-505022	acero inoxidable	5	5	5	6	5	2	M2,5	4,5	R 1	Rosca interior en ambos lados	Perforación de pasada	536.38 MXN
03107-506022	acero inoxidable	6	6	6	8	6	2	M3	5	R 1	Rosca interior en ambos lados	Perforación de pasada	602.60 MXN
03107-508022	acero inoxidable	8	8	8	10	8	2	M3	6	R 2	Rosca interior en ambos lados	Perforación de pasada	688.69 MXN
