Pernos de bloqueo de bola de acero inoxidable

Volver

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Piezas de presión con resorte Pernos de bloqueo Topes Elementos de centrado y posicionamiento Fijaciones Tuercas correderas en ranura
      - Perno de bloqueo de bola
        Pernos de bloqueo de bola de acero inoxidable

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:

Empuñadura y botón pulsador de acero inoxidable 1.4305.
Perno de acero inoxidable 1.4305.
Bolas de acero inoxidable 1.4125.
Muelle de compresión y abrazadera de acero inoxidable 1.4310.

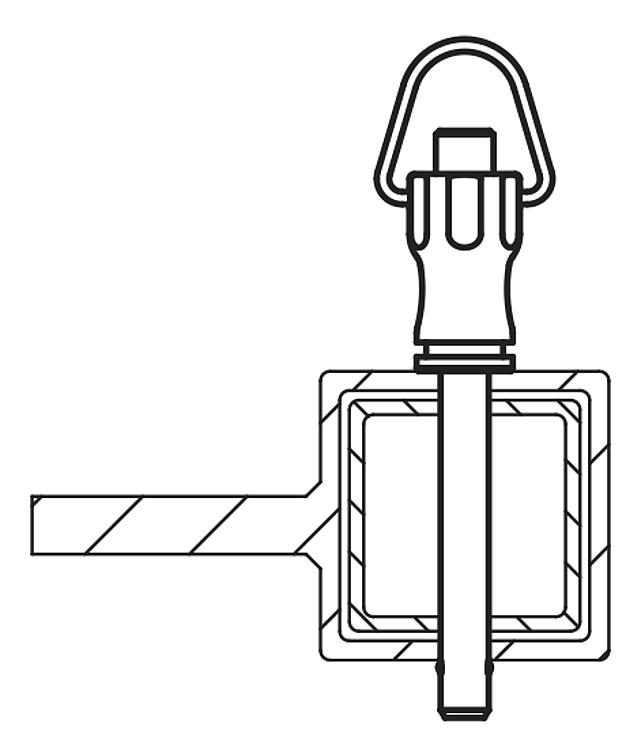

Versión:Acabado natural.Indicación:Los pernos de bloqueo de bola sirven para fijar y unir componentes de forma rápida y sencilla.
Presionando el botón pulsador, se pueden desbloquear las dos bolas y, de este modo, insertar las piezas que se vayan a conectar. Al soltar el botón pulsador, las bolas bloquean la conexión de forma segura.

Resistencia al cizallamiento de sección doble (F) = S · τ aB máx.

Las indicaciones sobre la fuerza de cizallado son la carga de rotura teórica.
Se trata de valores orientativos no vinculantes que no tienen en cuenta factores de seguridad y se proporcionan excluyendo cualquier tipo de responsabilidad. Estos valores se indican solo a título informativo y no representan una garantía sobre sus propiedades.

Los valores límite de carga se han calculado conforme a la norma DIN 50141. Es competencia del usuario determinar individualmente si el perno de bloqueo de bola es apto para la aplicación concreta.

Los valores determinados pueden resultar afectados por la amplia variedad de materiales en que se utilizan los pernos de bloqueo de bola, por las condiciones meteorológicas, así como por el desgaste.Accesorios:Casquillos receptores para pernos de bloqueo de bola 03197
Cable de seguridad en espiral 03199
Cable de retención con ojete 03199
Ojo de llave 03199Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03415 Pernos de bloqueo de bola de acero inoxidable

182 kB

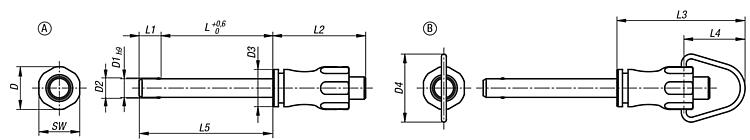

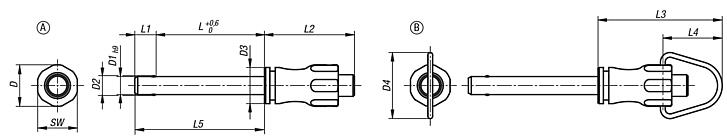

Planos (vista completa)

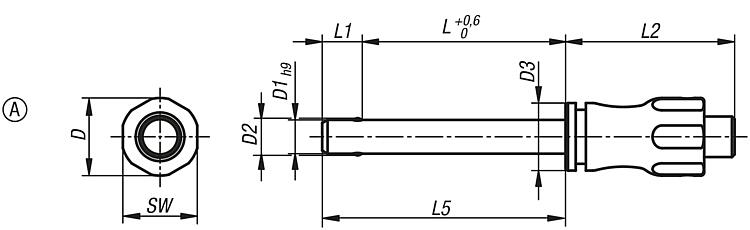

Pernos de bloqueo de bola, de acero inoxidable, forma A

Más información

Planos

Pernos de bloqueo de bola, de acero inoxidable, forma A

Selección/filtro de artículos

Referencia	Forma	D	D1	D2	D3	L	L1	L2	L5	SW	Perforación de alojamiento H11	Fuerza de cizallado de sección doble máx. kN	Precio
03415-001205010	A	11,5	5	5,5	10	10	5,9	25	15,9	11	5	15	325.36 MXN
03415-001205015	A	11,5	5	5,5	10	15	5,9	25	20,9	11	5	15	325.36 MXN
03415-001205020	A	11,5	5	5,5	10	20	5,9	25	25,9	11	5	15	325.36 MXN
03415-001205025	A	11,5	5	5,5	10	25	5,9	25	30,9	11	5	15	325.36 MXN
03415-001205030	A	11,5	5	5,5	10	30	5,9	25	35,9	11	5	15	342.44 MXN
03415-001206010	A	11,5	6	6,85	10	10	6,8	25	16,8	11	6	22	327.04 MXN
03415-001206015	A	11,5	6	6,85	10	15	6,8	25	21,8	11	6	22	327.04 MXN
03415-001206020	A	11,5	6	6,85	10	20	6,8	25	26,8	11	6	22	327.04 MXN
03415-001206025	A	11,5	6	6,85	10	25	6,8	25	31,8	11	6	22	327.04 MXN
03415-001206030	A	11,5	6	6,85	10	30	6,8	25	36,8	11	6	22	363.44 MXN
03415-001206035	A	11,5	6	6,85	10	35	6,8	25	41,8	11	6	22	363.44 MXN
03415-001206040	A	11,5	6	6,85	10	40	6,8	25	46,8	11	6	22	363.44 MXN
03415-001206045	A	11,5	6	6,85	10	45	6,8	25	51,8	11	6	22	363.44 MXN
03415-001206050	A	11,5	6	6,85	10	50	6,8	25	56,8	11	6	22	363.44 MXN
03415-001508020	A	15,5	8	9,5	13,5	20	7,8	33	27,8	15	8	38	349.72 MXN
03415-001508025	A	15,5	8	9,5	13,5	25	7,8	33	32,8	15	8	38	349.72 MXN
03415-001508030	A	15,5	8	9,5	13,5	30	7,8	33	37,8	15	8	38	391.16 MXN
03415-001508035	A	15,5	8	9,5	13,5	35	7,8	33	42,8	15	8	38	391.16 MXN
03415-001508040	A	15,5	8	9,5	13,5	40	7,8	33	47,8	15	8	38	391.16 MXN
03415-001508045	A	15,5	8	9,5	13,5	45	7,8	33	52,8	15	8	38	391.16 MXN
03415-001508050	A	15,5	8	9,5	13,5	50	7,8	33	57,8	15	8	38	391.16 MXN
03415-001510020	A	15,5	10	12	13,5	20	8,9	33	28,9	15	10	60	533.96 MXN
03415-001510025	A	15,5	10	12	13,5	25	8,9	33	33,9	15	10	60	533.96 MXN
03415-001510030	A	15,5	10	12	13,5	30	8,9	33	38,9	15	10	60	561.96 MXN
03415-001510035	A	15,5	10	12	13,5	35	8,9	33	43,9	15	10	60	561.96 MXN
03415-001510040	A	15,5	10	12	13,5	40	8,9	33	48,9	15	10	60	561.96 MXN
03415-001510045	A	15,5	10	12	13,5	45	8,9	33	53,9	15	10	60	561.96 MXN
03415-001510050	A	15,5	10	12	13,5	50	8,9	33	58,9	15	10	60	561.96 MXN
03415-001510060	A	15,5	10	12	13,5	60	8,9	33	68,9	15	10	60	591.36 MXN
03415-002112025	A	22	12	14,5	20	25	9,9	39,5	34,9	21	12	86	548.80 MXN
03415-002112030	A	22	12	14,5	20	30	9,9	39,5	39,9	21	12	86	572.88 MXN
03415-002112035	A	22	12	14,5	20	35	9,9	39,5	44,9	21	12	86	572.88 MXN
03415-002112040	A	22	12	14,5	20	40	9,9	39,5	49,9	21	12	86	572.88 MXN
03415-002112045	A	22	12	14,5	20	45	9,9	39,5	54,9	21	12	86	572.88 MXN
03415-002112050	A	22	12	14,5	20	50	9,9	39,5	59,9	21	12	86	572.88 MXN
03415-002112060	A	22	12	14,5	20	60	9,9	39,5	69,9	21	12	86	598.92 MXN
03415-002112070	A	22	12	14,5	20	70	9,9	39,5	79,9	21	12	86	613.76 MXN
03415-002112080	A	22	12	14,5	20	80	9,9	39,5	89,9	21	12	86	613.76 MXN
03415-002116030	A	22	16	19	20	30	13,1	39,5	43,1	21	16	153	972.72 MXN
03415-002116035	A	22	16	19	20	35	13,1	39,5	48,1	21	16	153	972.72 MXN
03415-002116040	A	22	16	19	20	40	13,1	39,5	53,1	21	16	153	972.72 MXN
03415-002116045	A	22	16	19	20	45	13,1	39,5	58,1	21	16	153	972.72 MXN
03415-002116050	A	22	16	19	20	50	13,1	39,5	63,1	21	16	153	972.72 MXN
03415-002116060	A	22	16	19	20	60	13,1	39,5	73,1	21	16	153	1,049.16 MXN
03415-002116070	A	22	16	19	20	70	13,1	39,5	83,1	21	16	153	1,049.16 MXN
03415-002116080	A	22	16	19	20	80	13,1	39,5	93,1	21	16	153	1,114.68 MXN

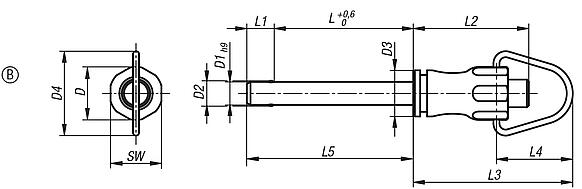

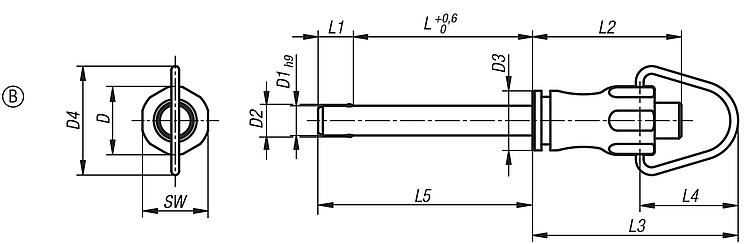

Pernos de bloqueo de bola, de acero inoxidable, forma B

Más información

Planos

Pernos de bloqueo de bola, de acero inoxidable, forma B

Selección/filtro de artículos

Referencia	Forma	D	D1	D2	D3	D4	L	L1	L2	L3	L4	L5	SW	Perforación de alojamiento H11	Fuerza de cizallado de sección doble máx. kN	Precio
03415-101205010	B	11,5	5	5,5	10	18,3	10	5,9	25	34,6	16,6	15,9	11	5	15	343.84 MXN
03415-101205015	B	11,5	5	5,5	10	18,3	15	5,9	25	34,6	16,6	20,9	11	5	15	343.84 MXN
03415-101205020	B	11,5	5	5,5	10	18,3	20	5,9	25	34,6	16,6	25,9	11	5	15	343.84 MXN
03415-101205025	B	11,5	5	5,5	10	18,3	25	5,9	25	34,6	16,6	30,9	11	5	15	343.84 MXN
03415-101205030	B	11,5	5	5,5	10	18,3	30	5,9	25	34,6	16,6	35,9	11	5	15	360.92 MXN
03415-101206010	B	11,5	6	6,85	10	18,3	10	6,8	25	34,6	16,6	16,8	11	6	22	346.36 MXN
03415-101206015	B	11,5	6	6,85	10	18,3	15	6,8	25	34,6	16,6	21,8	11	6	22	346.36 MXN
03415-101206020	B	11,5	6	6,85	10	18,3	20	6,8	25	34,6	16,6	26,8	11	6	22	346.36 MXN
03415-101206025	B	11,5	6	6,85	10	18,3	25	6,8	25	34,6	16,6	31,8	11	6	22	346.36 MXN
03415-101206030	B	11,5	6	6,85	10	18,3	30	6,8	25	34,6	16,6	36,8	11	6	22	381.36 MXN
03415-101206035	B	11,5	6	6,85	10	18,3	35	6,8	25	34,6	16,6	41,8	11	6	22	381.36 MXN
03415-101206040	B	11,5	6	6,85	10	18,3	40	6,8	25	34,6	16,6	46,8	11	6	22	381.36 MXN
03415-101206045	B	11,5	6	6,85	10	18,3	45	6,8	25	34,6	16,6	51,8	11	6	22	381.36 MXN
03415-101206050	B	11,5	6	6,85	10	18,3	50	6,8	25	34,6	16,6	56,8	11	6	22	381.36 MXN
03415-101508020	B	15,5	8	9,5	13,5	24	20	7,8	33	46,7	22,7	27,8	15	8	38	368.20 MXN
03415-101508025	B	15,5	8	9,5	13,5	24	25	7,8	33	46,7	22,7	32,8	15	8	38	368.20 MXN
03415-101508030	B	15,5	8	9,5	13,5	24	30	7,8	33	46,7	22,7	37,8	15	8	38	409.08 MXN
03415-101508035	B	15,5	8	9,5	13,5	24	35	7,8	33	46,7	22,7	42,8	15	8	38	409.08 MXN
03415-101508040	B	15,5	8	9,5	13,5	24	40	7,8	33	46,7	22,7	47,8	15	8	38	409.08 MXN
03415-101508045	B	15,5	8	9,5	13,5	24	45	7,8	33	46,7	22,7	52,8	15	8	38	409.08 MXN
03415-101508050	B	15,5	8	9,5	13,5	24	50	7,8	33	46,7	22,7	57,8	15	8	38	409.08 MXN
03415-101510020	B	15,5	10	12	13,5	24	20	8,9	33	46,7	22,7	28,9	15	10	60	552.44 MXN
03415-101510025	B	15,5	10	12	13,5	24	25	8,9	33	46,7	22,7	33,9	15	10	60	552.44 MXN
03415-101510030	B	15,5	10	12	13,5	24	30	8,9	33	46,7	22,7	38,9	15	10	60	580.16 MXN
03415-101510035	B	15,5	10	12	13,5	24	35	8,9	33	46,7	22,7	43,9	15	10	60	580.16 MXN
03415-101510040	B	15,5	10	12	13,5	24	40	8,9	33	46,7	22,7	48,9	15	10	60	580.16 MXN
03415-101510045	B	15,5	10	12	13,5	24	45	8,9	33	46,7	22,7	53,9	15	10	60	580.16 MXN
03415-101510050	B	15,5	10	12	13,5	24	50	8,9	33	46,7	22,7	58,9	15	10	60	580.16 MXN
03415-101510060	B	15,5	10	12	13,5	24	60	8,9	33	46,7	22,7	68,9	15	10	60	610.68 MXN
03415-102112025	B	22	12	14,5	20	33	25	9,9	39,5	59,3	30,3	34,9	21	12	86	567.28 MXN
03415-102112030	B	22	12	14,5	20	33	30	9,9	39,5	59,3	30,3	39,9	21	12	86	591.36 MXN
03415-102112035	B	22	12	14,5	20	33	35	9,9	39,5	59,3	30,3	44,9	21	12	86	591.36 MXN
03415-102112040	B	22	12	14,5	20	33	40	9,9	39,5	59,3	30,3	49,9	21	12	86	591.36 MXN
03415-102112045	B	22	12	14,5	20	33	45	9,9	39,5	59,3	30,3	54,9	21	12	86	591.36 MXN
03415-102112050	B	22	12	14,5	20	33	50	9,9	39,5	59,3	30,3	59,9	21	12	86	591.36 MXN
03415-102112060	B	22	12	14,5	20	33	60	9,9	39,5	59,3	30,3	69,9	21	12	86	617.12 MXN
03415-102112070	B	22	12	14,5	20	33	70	9,9	39,5	59,3	30,3	79,9	21	12	86	632.52 MXN
03415-102112080	B	22	12	14,5	20	33	80	9,9	39,5	59,3	30,3	89,9	21	12	86	632.52 MXN
03415-102116030	B	22	16	19	20	33	30	13,1	39,5	59,3	30,3	43,1	21	16	153	991.20 MXN
03415-102116035	B	22	16	19	20	33	35	13,1	39,5	59,3	30,3	48,1	21	16	153	991.20 MXN
03415-102116040	B	22	16	19	20	33	40	13,1	39,5	59,3	30,3	53,1	21	16	153	991.20 MXN
03415-102116045	B	22	16	19	20	33	45	13,1	39,5	59,3	30,3	58,1	21	16	153	991.20 MXN
03415-102116050	B	22	16	19	20	33	50	13,1	39,5	59,3	30,3	63,1	21	16	153	991.20 MXN
03415-102116060	B	22	16	19	20	33	60	13,1	39,5	59,3	30,3	73,1	21	16	153	1,067.64 MXN
03415-102116070	B	22	16	19	20	33	70	13,1	39,5	59,3	30,3	83,1	21	16	153	1,067.64 MXN
03415-102116080	B	22	16	19	20	33	80	13,1	39,5	59,3	30,3	93,1	21	16	153	1,133.16 MXN
