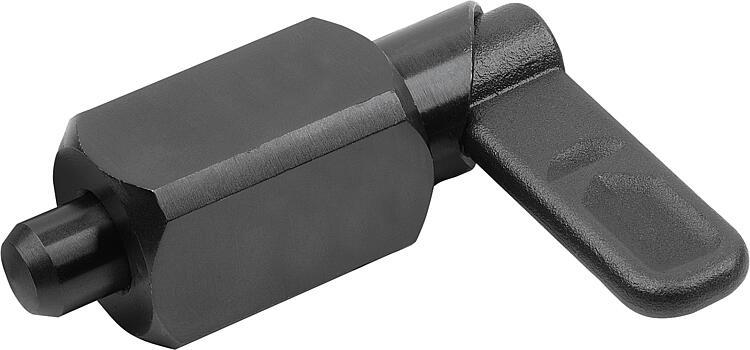

03099-19_GPasadores de bloqueo de acero con cuadrado, forma G, sin tapa de... |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónDescripción del producto:Los pasadores de bloqueo se usan para aplicaciones en que hay que impedir el cambio de la posición de bloqueo por fuerzas transversales.
Si se gira el pestillo 180°, se recoge la clavija de bloqueo y entonces se puede cambiar la posición de bloqueo.
La muesca de enclavamiento hace que el pestillo se mantenga en esta posición, con lo que la clavija de bloqueo permanece retraída.
Material:Pestillo y clavija de bloqueo de acero.
Manguito 1.0403.
Muelle de compresión 1.4310. Versión:Casquillo y pestillo bruñidos.
Clavija de bloqueo endurecida, pulida y bruñida.
Muelle de compresión con acabado natural.Indicación:Los pasadores de bloqueo, gracias al manguito cuadrado, son idóneos para soldadura. Se recomienda el posicionamiento mediante soldadura por puntos para evitar un calentamiento excesivo de los muelles.Ventajas:Si se gira el pestillo 180°, se recoge la clavija de bloqueo.
Alternativamente con tapas de pestillo de plástico de color.
Manguito cuadrado para soldar.A petición:Modelos especiales.
Accesorios:Casquillos de posicionamiento 03099-50, 03099-60, 03099-61.
Características especiales: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|

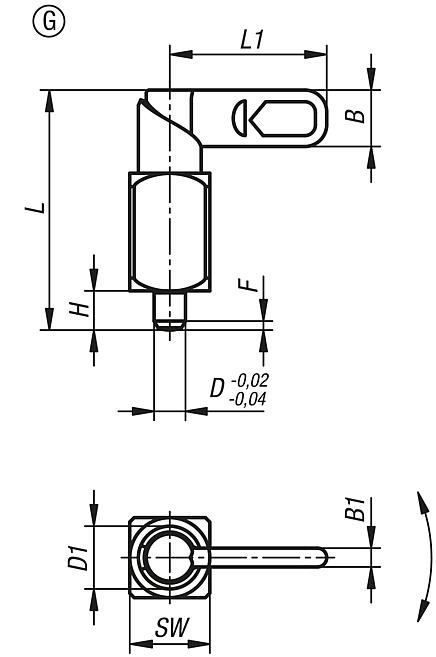

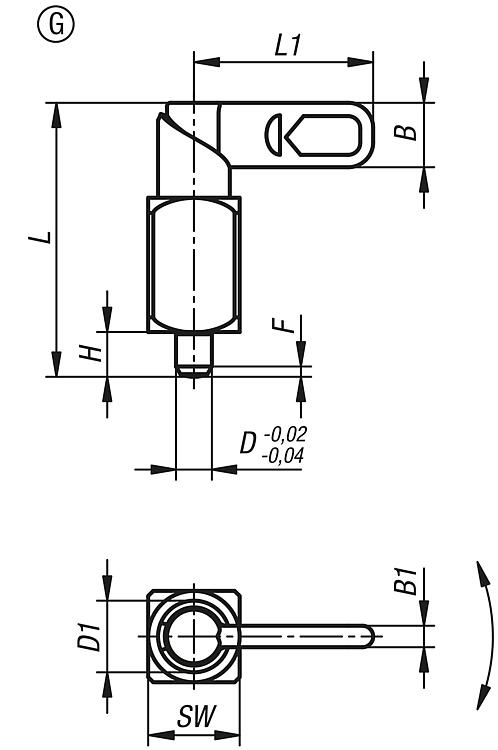

| Referencia | Forma | D | D1 | L | L1 | B | B1 | H | F x 30° | SW | Fuerza del
muelle inicial
F1 aprox. N | Fuerza del
muelle final
F2 aprox. N | CAD | Acc. | Precio | Pedir |
|---|
| 03099-19-100410 | G | 4 | 10 | 38,5 | 25 | 9 | 3 | 6 | 1 | 12 | 8 | 14 |  | | 360.64 MXN | | | 03099-19-100510 | G | 5 | 10 | 38,5 | 25 | 9 | 3 | 6 | 1,3 | 12 | 8 | 14 | | | 360.64 MXN | | | 03099-19-100610 | G | 6 | 10 | 38,5 | 25 | 9 | 3 | 6 | 1,8 | 12 | 8 | 14 | | | 392.28 MXN | | | 03099-19-100512 | G | 5 | 12 | 47,4 | 30 | 10,8 | 3,6 | 8 | 1,3 | 16 | 8 | 14 | | | 360.64 MXN | | | 03099-19-100612 | G | 6 | 12 | 47,4 | 30 | 10,8 | 3,6 | 8 | 1,8 | 16 | 8 | 14 | | | 392.28 MXN | | | 03099-19-100812 | G | 8 | 12 | 47,4 | 30 | 10,8 | 3,6 | 8 | 2,3 | 16 | 8 | 14 | | | 478.80 MXN | | | 03099-19-100616 | G | 6 | 16 | 61,2 | 40 | 14,4 | 4,8 | 10 | 1,8 | 20 | 15 | 35 | | | 392.28 MXN | | | 03099-19-100816 | G | 8 | 16 | 61,2 | 40 | 14,4 | 4,8 | 10 | 2,3 | 20 | 15 | 35 | | | 478.80 MXN | | | 03099-19-101016 | G | 10 | 16 | 61,2 | 40 | 14,4 | 4,8 | 10 | 2,8 | 20 | 15 | 35 | | | 545.16 MXN | | | 03099-19-100820 | G | 8 | 20 | 71 | 50 | 18 | 6 | 12 | 2,3 | 24 | 20 | 60 | | | 478.80 MXN | | | 03099-19-101020 | G | 10 | 20 | 71 | 50 | 18 | 6 | 12 | 2,8 | 24 | 20 | 60 | | | 545.16 MXN | | | 03099-19-101220 | G | 12 | 20 | 71 | 50 | 18 | 6 | 12 | 3 | 24 | 20 | 60 | | | 545.16 MXN | |
