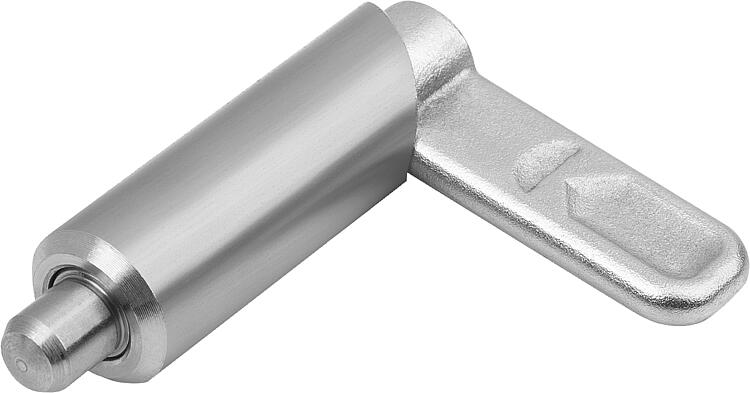

Descripción del artículo/Imágenes del producto

DescripciónDescripción del producto:Los pasadores de bloqueo se usan para aplicaciones en que hay que impedir el cambio de la posición de bloqueo por fuerzas transversales. Si se gira el pestillo 180°, se recoge la clavija de bloqueo y entonces se puede cambiar la posición de bloqueo. La muesca de enclavamiento hace que el pestillo se mantenga en esta posición, con lo que la clavija de bloqueo permanece retraída.Material:Pestillo 1.4308.
Casquillo 1.4301.
Clavija de bloqueo 1.4305.
Muelle de compresión 1.4310.
Versión:Casquillo y pestillo de acabado natural.
Clavija de bloqueo pulida y con acabado natural.
Muelle de compresión con acabado natural.
Indicación:Si el pestillo de bloqueo se suelda, hay que fijar el casquillo para que el resorte no sufra daños térmicos por las elevadas temperaturas.Ventajas:Si se gira el pestillo 180°, se recoge la clavija de bloqueo.
Casquillo liso, se puede conectar mediante casquillo de ajuste.
A petición:Modelos especiales.
Accesorios:Casquillos de posicionamiento 03099-50, 03099-60, 03099-61.
Características especiales:
Acero inoxidableRoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 03099-10_E Pasadores de bloqueo, forma E, sin tapa de pestillo 164 kB

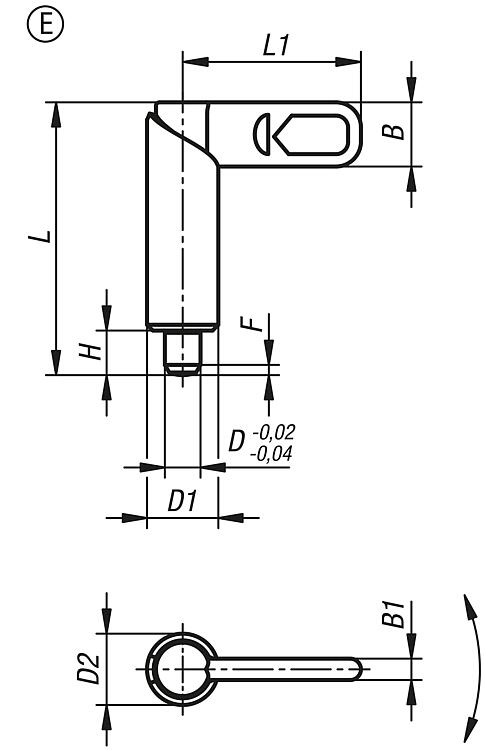

Planos

Pasadores de bloqueo, forma E, sin tapa de pestillo

Selección/filtro de artículos

ReferenciaFormaDD1LL1BB1HF x 30°Fuerza del
muelle inicial
F1 aprox. N
Fuerza del
muelle final
F2 aprox. N
CADAcc.PrecioPedir
03099-10-1080410E41039,526,310,94,961814 370.16 MXN
03099-10-1080510E51039,526,310,94,961,3814 370.16 MXN
03099-10-1080610E61039,526,310,94,961,8814 370.16 MXN
03099-10-1080512E51248,431,112,95,781,3814 406.56 MXN
03099-10-1080612E61248,431,112,95,781,8814 406.56 MXN
03099-10-1080812E81248,431,112,95,782,3814 406.56 MXN
03099-10-1080616E61662,341,516,67101,81535 444.08 MXN
03099-10-1080816E81662,341,516,67102,31535 444.08 MXN
03099-10-1081016E101662,841,516,67102,81535 444.08 MXN
03099-10-1080820E82072,351,320,58,5122,32060 528.64 MXN
03099-10-1081020E102072,351,320,58,5122,82060 528.64 MXN
03099-10-1081220E122072,351,320,58,51232060 528.64 MXN
