Descripción del artículo/Imágenes del producto

DescripciónDescripción del producto:Los pasadores de bloqueo se usan para aplicaciones en que hay que impedir el cambio de la posición de bloqueo por fuerzas transversales.
Si se gira el pestillo 180°, se recoge la clavija de bloqueo y entonces se puede cambiar la posición de bloqueo.
La muesca de enclavamiento hace que el pestillo se mantenga en esta posición, con lo que la clavija de bloqueo permanece retraída.
Material:Pestillo 1.0503.
Casquillo roscado y clavija de bloqueo 1.0718.
Muelle de compresión 1.4310.
Tapa del pestillo de termoplástico PA.
Versión:Casquillo roscado y pestillo bruñidos.
Clavija de bloqueo endurecida, pulida y bruñida.
Muelle de compresión con acabado natural.
Tapa del pestillo de varios colores:
- gris antracita RAL 7021.
- naranja puro RAL 2004.
- amarillo colza RAL 1021.
- rojo tráfico RAL 3020.
- verde señal RAL 6032.
- azul tráfico RAL 5017.
- gris claro RAL 7035.
Ventajas:Si se gira el pestillo 180°, se recoge la clavija de bloqueo.
Alternativamente con tapas de pestillo de plástico de color.
El manguito con hexágono sirve de ayuda de montaje.
A petición:Modelos especiales.
Accesorios:Piezas de retención 03099.
Casquillos de posicionamiento 03099-50, 03099-60, 03099-61.
Indicación sobre el dibujo:
Forma A: sin tapa de pestillo ni tuerca.
Forma B: sin tapa de pestillo con tuerca.
Forma C: con tapa de pestillo sin tuerca.
Forma D: con tapa de pestillo con tuerca.
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 03099-12_A Pasadores de bloqueo de acero con hexágono, forma A 157 kB

Planos

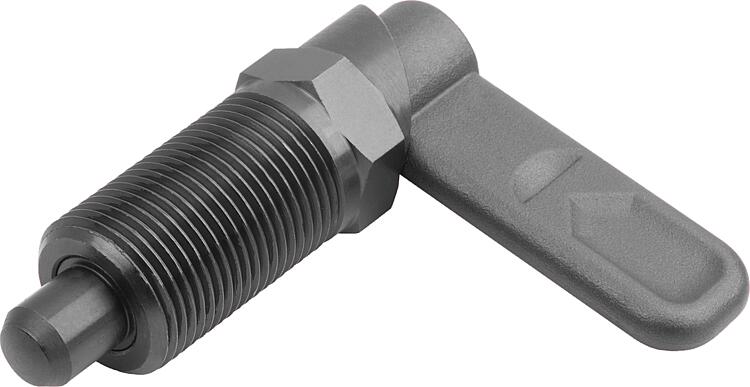

Pasadores de bloqueo de acero
con hexágono, forma A

Selección/filtro de artículos

ReferenciaFormaDD1D2LL1L3BB1HF x 30°SW1Fuerza del
muelle inicial
F1 aprox. N
Fuerza del
muelle final
F2 aprox. N
CADAcc.PrecioPedir
03099-12-0405121A5M12x1,51247,4301910,83,681,312815 330.40 MXN
03099-12-041020A10M2020715030186122,8202060 440.16 MXN
03099-12-0405101A5M10x11038,525159361,310814 324.52 MXN
03099-12-040616A6M161661,2402614,44,8101,8161535 395.64 MXN
03099-12-040610A6M101038,525159361,810814 324.52 MXN
03099-12-0408201A8M20x1,520715030186122,3202060 440.16 MXN
03099-12-0406161A6M16x1,51661,2402614,44,8101,8161535 395.64 MXN
03099-12-040812A8M121247,4301910,83,682,312815 330.40 MXN
03099-12-0412201A12M20x1,520715030186123202060 440.16 MXN
03099-12-0410161A10M16x1,51661,2402614,44,8102,8161535 395.64 MXN
03099-12-041016A10M161661,2402614,44,8102,8161535 395.64 MXN
03099-12-041220A12M2020715030186123202060 440.16 MXN
03099-12-0410201A10M20x1,520715030186122,8202060 440.16 MXN
03099-12-040816A8M161661,2402614,44,8102,3161535 395.64 MXN
03099-12-0408161A8M16x1,51661,2402614,44,8102,3161535 395.64 MXN
03099-12-040512A5M121247,4301910,83,681,312815 330.40 MXN
03099-12-040820A8M2020715030186122,3202060 440.16 MXN
03099-12-0406101A6M10x11038,525159361,810814 324.52 MXN
03099-12-040510A5M101038,525159361,310814 324.52 MXN
03099-12-0406121A6M12x1,51247,4301910,83,681,812815 330.40 MXN
03099-12-0408121A8M12x1,51247,4301910,83,682,312815 330.40 MXN
03099-12-040612A6M121247,4301910,83,681,812815 330.40 MXN
03099-12-0404101A4M10x11038,52515936110814 324.52 MXN
03099-12-040410A4M101038,52515936110814 324.52 MXN
