Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos
DescripciónMaterial:Versión de acero:
Clavija de bloqueo endurecida:
Clavija de bloqueo 1.0718.
Casquillo roscado 1.0718.

Versión de acero inoxidable:
Clavija de bloqueo endurecida:
Casquillo roscado 1.4305.
Clavija de bloqueo 1.4034.

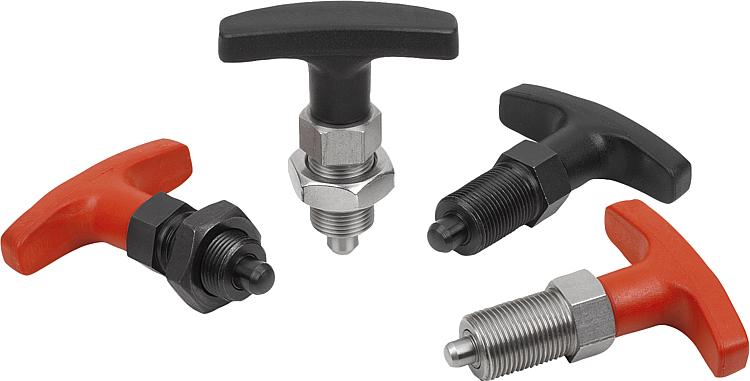

Empuñadura en T de termoplástico, gris antracita o rojo tráfico RAL3020.
Versión:Versión de acero:
Clavija de bloqueo endurecida, pulida y bruñida.
Casquillo roscado bruñido.

Versión de acero inoxidable:
Clavija de bloqueo endurecida, pulida y con acabado natural.
Casquillo roscado de acabado natural.

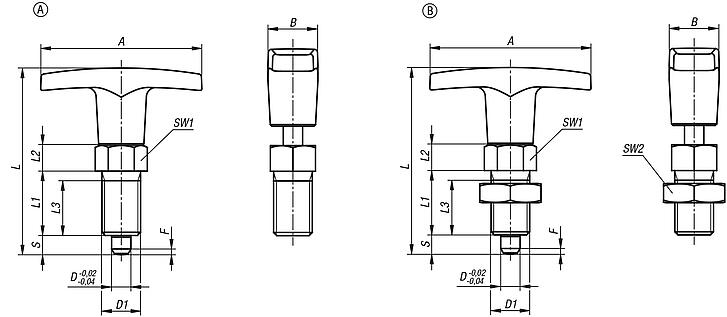

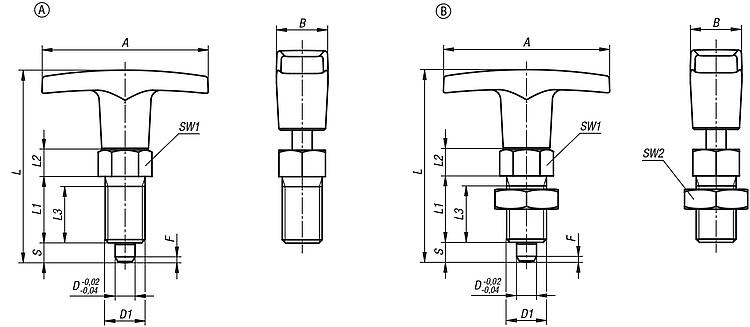

Indicación:Los pernos de bloqueo se aplican para impedir el cambio de la posición de bloqueo por fuerzas transversales. El perno solo puede colocarse en otra posición de bloqueo una vez que se haya desacoplado manualmente. Las empuñaduras en T ergonómicas permiten un manejo sencillo sin ejercer mucha fuerza.A petición:Modelos especiales.Accesorios:Anillos distanciadores 03089Indicación sobre el dibujo:

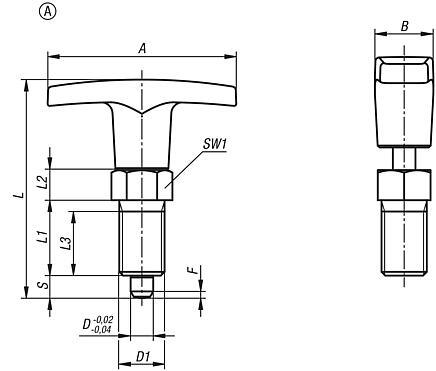

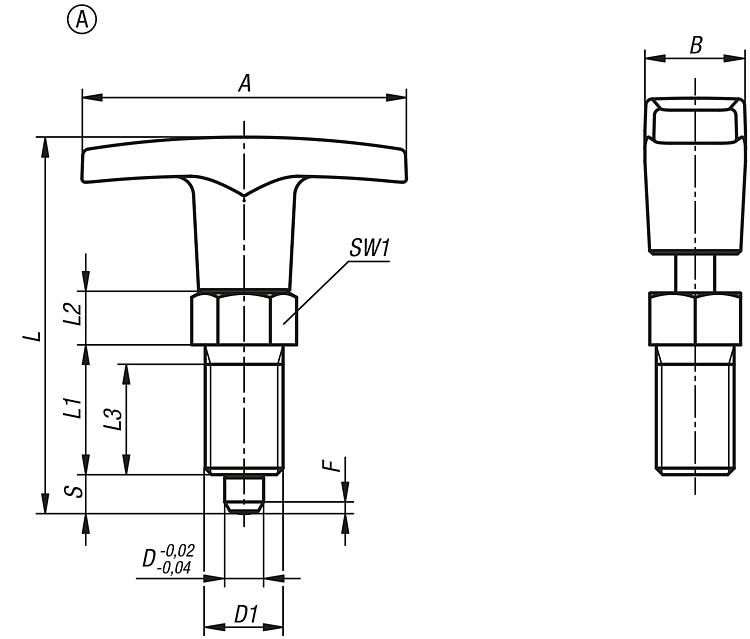

Forma A: sin contratuerca

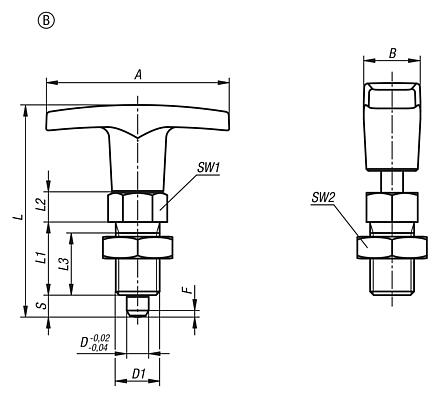

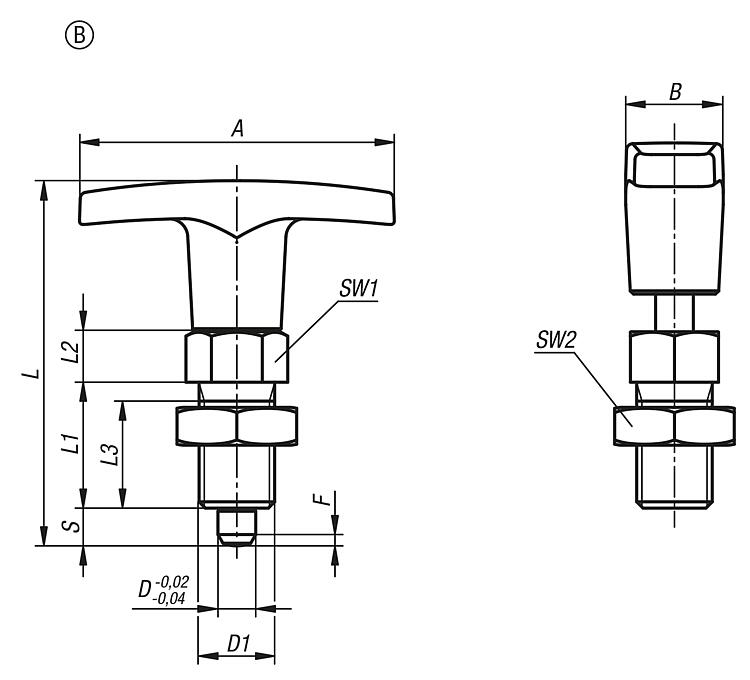

Forma B: con contratuerca
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 03090 Pernos de bloqueo con empuñadura en T 149 kB

Planos (vista completa)

Pernos de bloqueo con empuñadura en T

Perno de bloqueo con empuñadura en T, sin ranura de bloqueo, sin contratuerca, forma A

Más información

Planos

Perno de bloqueo con empuñadura en T, sin ranura de bloqueo, sin contratuerca, forma A

Selección/filtro de artículos

ReferenciaMaterial
del cuerpo
de base
Color
del componente
FormaABDD1LL1L2L3Carrera
S
SW1F x 30°Fuerza del
muelle inicial
F1 aprox. N
Fuerza del
muelle final
F2 aprox. N
CADAcc.PrecioPedir
03090-5206acerogris antracita RAL 7021A5015,56M12x1,558208176141,8614 167.16 MXN
03090-5308acerogris antracita RAL 7021A60188M16x1,5772610238192,31535 215.04 MXN
03090-5410acerogris antracita RAL 7021A721910M20x1,58428122510222,81534 311.08 MXN
03090-520684acerorojo tráfico RAL 3020A5015,56M12x1,558208176141,8614 167.16 MXN
03090-530884acerorojo tráfico RAL 3020A60188M16x1,5772610238192,31535 215.04 MXN
03090-541084acerorojo tráfico RAL 3020A721910M20x1,58428122510222,81534 311.08 MXN
03090-05206acero inoxidablegris antracita RAL 7021A5015,56M12x1,558208176141,8614 288.96 MXN
03090-05308acero inoxidablegris antracita RAL 7021A60188M16x1,5772610238192,31535 383.60 MXN
03090-05410acero inoxidablegris antracita RAL 7021A721910M20x1,58428122510222,81534 655.20 MXN
03090-0520684acero inoxidablerojo tráfico RAL 3020A5015,56M12x1,558208176141,8614 288.96 MXN
03090-0530884acero inoxidablerojo tráfico RAL 3020A60188M16x1,5772610238192,31535 383.60 MXN
03090-0541084acero inoxidablerojo tráfico RAL 3020A721910M20x1,58428122510222,81534 655.20 MXN

Perno de bloqueo con empuñadura en T, sin ranura de bloqueo, con contratuerca, forma B

Más información

Planos

Perno de bloqueo con empuñadura en T, sin ranura de bloqueo, con contratuerca, forma B

Selección/filtro de artículos

ReferenciaMaterial
del cuerpo
de base
Color
del componente
FormaABDD1LL1L2L3Carrera
S
SW1SW2F x 30°Fuerza del
muelle inicial
F1 aprox. N
Fuerza del
muelle final
F2 aprox. N
CADAcc.PrecioPedir
03090-6206acerogris antracita RAL 7021B5015,56M12x1,55820817614191,8614 171.92 MXN
03090-6308acerogris antracita RAL 7021B60188M16x1,577261023819242,31535 229.04 MXN
03090-6410acerogris antracita RAL 7021B721910M20x1,5842812251022302,81534 326.48 MXN
03090-620684acerorojo tráfico RAL 3020B5015,56M12x1,55820817614191,8614 171.92 MXN
03090-630884acerorojo tráfico RAL 3020B60188M16x1,577261023819242,31535 229.04 MXN
03090-641084acerorojo tráfico RAL 3020B721910M20x1,5842812251022302,81534 326.48 MXN
03090-06206acero inoxidablegris antracita RAL 7021B5015,56M12x1,55820817614191,8614 307.44 MXN
03090-06308acero inoxidablegris antracita RAL 7021B60188M16x1,577261023819242,31535 410.48 MXN
03090-06410acero inoxidablegris antracita RAL 7021B721910M20x1,5842812251022302,81534 678.16 MXN
03090-0620684acero inoxidablerojo tráfico RAL 3020B5015,56M12x1,55820817614191,8614 307.44 MXN
03090-0630884acero inoxidablerojo tráfico RAL 3020B60188M16x1,577261023819242,31535 410.48 MXN
03090-0641084acero inoxidablerojo tráfico RAL 3020B721910M20x1,5842812251022302,81534 678.16 MXN
