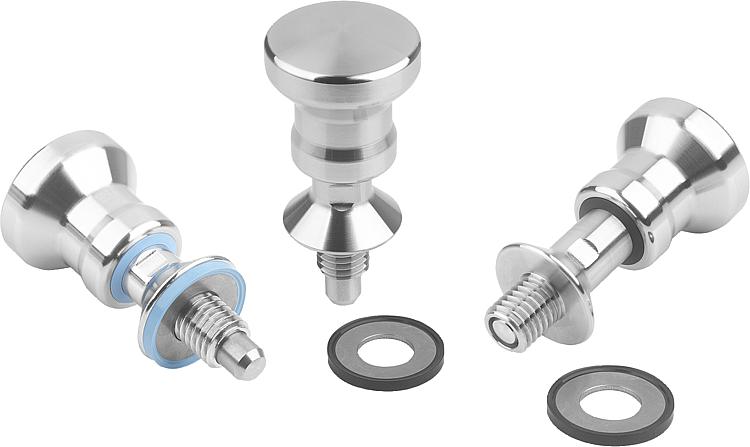

03089-20Pernos de bloqueo de acero inoxidable para arandelas de junta y... |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónDescripción del producto:Los pernos de bloqueo se aplican para impedir el cambio de la posición de bloqueo por fuerzas transversales. El perno solo puede colocarse en otra posición de bloqueo una vez que se haya desacoplado manualmente. Para evitar que la clavija de bloqueo rebote cuando sea necesario desacoplarla tras un periodo de tiempo prolongado, se utilizará la forma C (con ranura de enclavamiento).
El perno de bloqueo es apto para el área alimentaria. Está provisto de un collar cónico para que el punto de atornillado se pueda sellar con la arandela de junta y apoyo Hygienic USIT® de forma segura e higiénica. Las superficies tienen una profundidad de rugosidad de Ra < 0,8 µm, lo que impide que se adhieran partículas de suciedad y garantiza una limpieza fácil. Material:Piezas de acero inoxidable 1.4404.
Juntas de 75 EPDM 295 (negro) o 75 Fluoroprene® XP (azul). Versión:Clavija de bloqueo endurecida o sin endurecimiento, acabado natural.Rango de temperatura:75 EPDM 295: -40 °C hasta 150 °C.
75 Fluoroprene® XP: -15 °C hasta 200 °C. Ventajas:Diseño conforme con la higiene.
Acero inoxidable 1.4404.
Apto para limpieza CIP /SIP.

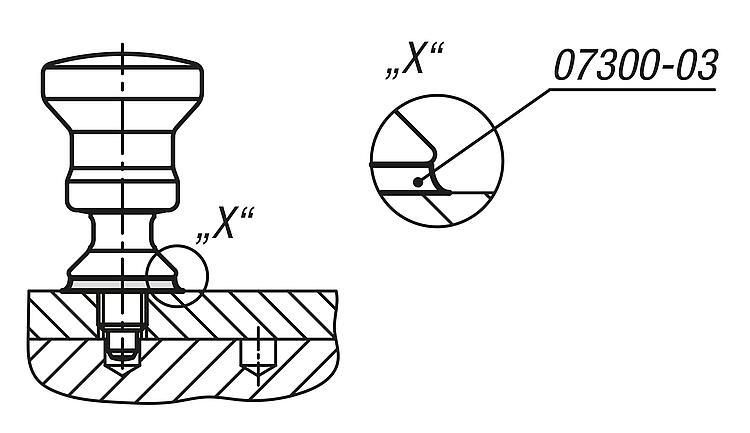

Resistente a agentes polares y no polares, así como sustancias aromáticas.Accesorios:Arandelas de junta y apoyo Hygienic USIT® 07300-03. Volumen de suministroPernos de bloqueo incluyendo arandela de junta y apoyo Hygienic Usit®. Indicación sobre el dibujo:Forma A: sin ranura de bloqueo, sin contratuerca
Forma C: con ranura de bloqueo, sin contratuerca DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Pernos de bloqueo de acero inoxidable para arandelas de junta y apoyo Hygienic USIT® con botón de maniobra de acero inoxidable |
Más información |
Selección/filtro de artículos |
|

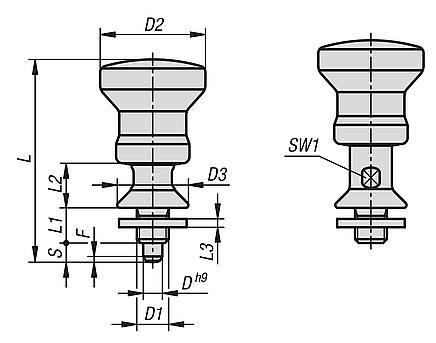

| Referencia | Forma | Material
del cuerpo
de base | Clavija
de bloqueo | Color
del componente | D | D1 | D2 | D3 | L | L1 | L2 | L3 | Carrera
S | SW1 | F x 30° | Fuerza del
muelle inicial
F1 aprox. N | Fuerza del
muelle final
F2 aprox. N | CAD | Acc. | Precio | Pedir |
|---|
| 03089-20-0110601 | A | acero inoxidable | endurecido | - | 6 | M10 | 33 | 22,3 | 63,5 | 11 | 14 | 1,5 | 6 | 12 | 1,8 | 40 | 45 |  | | 1,503.19 MXN | | | 03089-20-0110611 | A | acero inoxidable | endurecido | - | 6 | M10x1 | 33 | 22,3 | 63,5 | 11 | 14 | 1,5 | 6 | 12 | 1,8 | 40 | 45 | | | 1,503.19 MXN | | | 03089-20-0120801 | A | acero inoxidable | endurecido | - | 8 | M12 | 33 | 26,6 | 69,5 | 13 | 16 | 1,5 | 8 | 12 | 2,3 | 40 | 62 | | | 1,642.56 MXN | | | 03089-20-0120811 | A | acero inoxidable | endurecido | - | 8 | M12x1,5 | 33 | 26,6 | 69,5 | 13 | 16 | 1,5 | 8 | 12 | 2,3 | 40 | 62 | | | 1,642.56 MXN | | | 03089-20-0110602 | A | acero inoxidable | endurecido | azul | 6 | M10 | 33 | 22,3 | 63,5 | 11 | 14 | 1,5 | 6 | 12 | 1,8 | 40 | 45 | | | 1,802.99 MXN | | | 03089-20-0110612 | A | acero inoxidable | endurecido | azul | 6 | M10x1 | 33 | 22,3 | 63,5 | 11 | 14 | 1,5 | 6 | 12 | 1,8 | 40 | 45 | | | 1,802.99 MXN | | | 03089-20-0120802 | A | acero inoxidable | endurecido | azul | 8 | M12 | 33 | 26,6 | 69,5 | 13 | 16 | 1,5 | 8 | 12 | 2,3 | 40 | 62 | | | 2,041.38 MXN | | | 03089-20-0120812 | A | acero inoxidable | endurecido | azul | 8 | M12x1,5 | 33 | 26,6 | 69,5 | 13 | 16 | 1,5 | 8 | 12 | 2,3 | 40 | 62 | | | 2,041.38 MXN | | | 03089-20-1110601 | A | acero inoxidable | no endurecido | - | 6 | M10 | 33 | 22,3 | 63,5 | 11 | 14 | 1,5 | 6 | 12 | 1,8 | 40 | 45 | | | 1,455.64 MXN | | | 03089-20-1110611 | A | acero inoxidable | no endurecido | - | 6 | M10x1 | 33 | 22,3 | 63,5 | 11 | 14 | 1,5 | 6 | 12 | 1,8 | 40 | 45 | | | 1,455.64 MXN | | | 03089-20-1120801 | A | acero inoxidable | no endurecido | - | 8 | M12 | 33 | 26,6 | 69,5 | 13 | 16 | 1,5 | 8 | 12 | 2,3 | 40 | 62 | | | 1,567.61 MXN | | | 03089-20-1120811 | A | acero inoxidable | no endurecido | - | 8 | M12x1,5 | 33 | 26,6 | 69,5 | 13 | 16 | 1,5 | 8 | 12 | 2,3 | 40 | 62 | | | 1,567.61 MXN | | | 03089-20-1110602 | A | acero inoxidable | no endurecido | azul | 6 | M10 | 33 | 22,3 | 63,5 | 11 | 14 | 1,5 | 6 | 12 | 1,8 | 40 | 45 | | | 1,752.73 MXN | | | 03089-20-1110612 | A | acero inoxidable | no endurecido | azul | 6 | M10x1 | 33 | 22,3 | 63,5 | 11 | 14 | 1,5 | 6 | 12 | 1,8 | 40 | 45 | | | 1,752.73 MXN | | | 03089-20-1120802 | A | acero inoxidable | no endurecido | azul | 8 | M12 | 33 | 26,6 | 69,5 | 13 | 16 | 1,5 | 8 | 12 | 2,3 | 40 | 62 | | | 1,966.44 MXN | | | 03089-20-1120812 | A | acero inoxidable | no endurecido | azul | 8 | M12x1,5 | 33 | 26,6 | 69,5 | 13 | 16 | 1,5 | 8 | 12 | 2,3 | 40 | 62 | | | 1,966.44 MXN | |
|
Pernos de bloqueo de acero inoxidable para arandelas de junta y apoyo Hygienic USIT® con botón de maniobra de acero inoxidable y ranura de bloqueo |
Más información |
Selección/filtro de artículos |
|

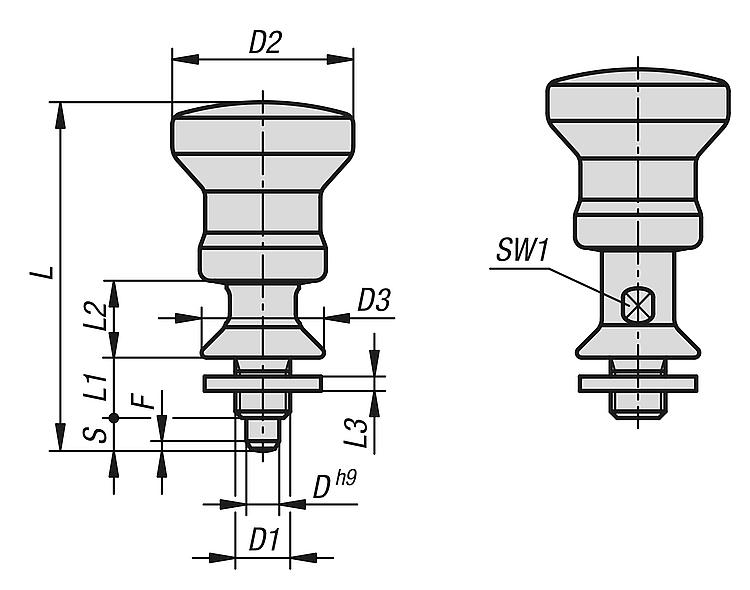

| Referencia | Forma | Material
del cuerpo
de base | Clavija
de bloqueo | Color
del componente | D | D1 | D2 | D3 | L | L1 | L2 | L3 | Carrera
S | SW1 | F x 30° | Fuerza del
muelle inicial
F1 aprox. N | Fuerza del
muelle final
F2 aprox. N | CAD | Acc. | Precio | Pedir |
|---|
| 03089-20-0310601 | C | acero inoxidable | endurecido | - | 6 | M10 | 33 | 22,3 | 63,5 | 11 | 14 | 1,5 | 6 | 12 | 1,8 | 40 | 45 | | | 1,614.56 MXN | | | 03089-20-0310611 | C | acero inoxidable | endurecido | - | 6 | M10x1 | 33 | 22,3 | 63,5 | 11 | 14 | 1,5 | 6 | 12 | 1,8 | 40 | 45 | | | 1,614.56 MXN | | | 03089-20-0320801 | C | acero inoxidable | endurecido | - | 8 | M12 | 33 | 26,6 | 69,5 | 13 | 16 | 1,5 | 8 | 12 | 2,3 | 40 | 62 | | | 1,774.70 MXN | | | 03089-20-0320811 | C | acero inoxidable | endurecido | - | 8 | M12x1,5 | 33 | 26,6 | 69,5 | 13 | 16 | 1,5 | 8 | 12 | 2,3 | 40 | 62 | | | 1,774.70 MXN | | | 03089-20-0310602 | C | acero inoxidable | endurecido | azul | 6 | M10 | 33 | 22,3 | 63,5 | 11 | 14 | 1,5 | 6 | 12 | 1,8 | 40 | 45 | | | 1,950.19 MXN | | | 03089-20-0310612 | C | acero inoxidable | endurecido | azul | 6 | M10x1 | 33 | 22,3 | 63,5 | 11 | 14 | 1,5 | 6 | 12 | 1,8 | 40 | 45 | | | 1,950.19 MXN | | | 03089-20-0320802 | C | acero inoxidable | endurecido | azul | 8 | M12 | 33 | 26,6 | 69,5 | 13 | 16 | 1,5 | 8 | 12 | 2,3 | 40 | 62 | | | 2,204.83 MXN | | | 03089-20-0320812 | C | acero inoxidable | endurecido | azul | 8 | M12x1,5 | 33 | 26,6 | 69,5 | 13 | 16 | 1,5 | 8 | 12 | 2,3 | 40 | 62 | | | 2,204.83 MXN | | | 03089-20-1310601 | C | acero inoxidable | no endurecido | - | 6 | M10 | 33 | 22,3 | 63,5 | 11 | 14 | 1,5 | 6 | 12 | 1,8 | 40 | 45 | | | 1,571.22 MXN | | | 03089-20-1310611 | C | acero inoxidable | no endurecido | - | 6 | M10x1 | 33 | 22,3 | 63,5 | 11 | 14 | 1,5 | 6 | 12 | 1,8 | 40 | 45 | | | 1,571.22 MXN | | | 03089-20-1320801 | C | acero inoxidable | no endurecido | - | 8 | M12 | 33 | 26,6 | 69,5 | 13 | 16 | 1,5 | 8 | 12 | 2,3 | 40 | 62 | | | 1,694.94 MXN | | | 03089-20-1320811 | C | acero inoxidable | no endurecido | - | 8 | M12x1,5 | 33 | 26,6 | 69,5 | 13 | 16 | 1,5 | 8 | 12 | 2,3 | 40 | 62 | | | 1,694.94 MXN | | | 03089-20-1310602 | C | acero inoxidable | no endurecido | azul | 6 | M10 | 33 | 22,3 | 63,5 | 11 | 14 | 1,5 | 6 | 12 | 1,8 | 40 | 45 | | | 1,894.20 MXN | | | 03089-20-1310612 | C | acero inoxidable | no endurecido | azul | 6 | M10x1 | 33 | 22,3 | 63,5 | 11 | 14 | 1,5 | 6 | 12 | 1,8 | 40 | 45 | | | 1,894.20 MXN | | | 03089-20-1320802 | C | acero inoxidable | no endurecido | azul | 8 | M12 | 33 | 26,6 | 69,5 | 13 | 16 | 1,5 | 8 | 12 | 2,3 | 40 | 62 | | | 2,121.76 MXN | | | 03089-20-1320812 | C | acero inoxidable | no endurecido | azul | 8 | M12x1,5 | 33 | 26,6 | 69,5 | 13 | 16 | 1,5 | 8 | 12 | 2,3 | 40 | 62 | | | 2,121.76 MXN | |
|
