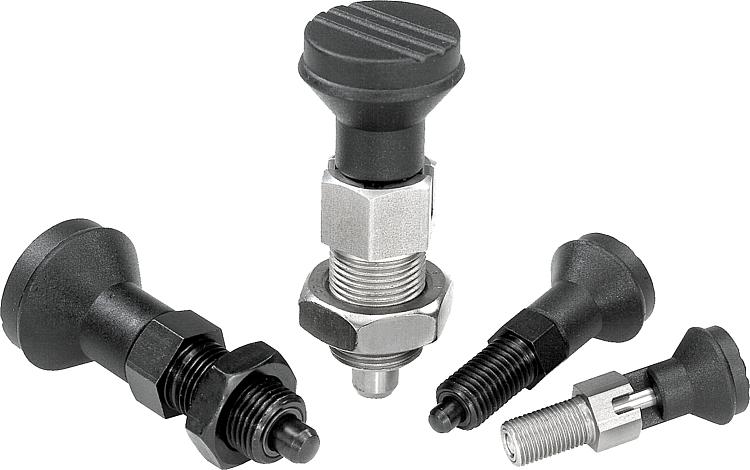

03090Pernos de bloqueo de acero o acero inoxidable con botón de... |
Volver |
|
|
DescripciónMaterial:Versión de acero:
Casquillo roscado y clavija de bloqueo de acero de corte fácil.
Versión en acero inoxidable:
Casquillo roscado 1.4305.
Clavija de bloqueo endurecida 1.4034.
Clavija de bloqueo no endurecido 1.4305.
Botón de maniobra termoplástico. Versión:Versión de acero:
Casquillo roscado bruñido.
Clavija de bloqueo endurecida, rectificada y bruñida.
Versión de acero inoxidable:
Casquillo roscado de acabado natural.
Clavija de bloqueo endurecida y rectificada, con acabado natural.
Clavija de bloqueo no endurecida, rectificada, acabado natural.

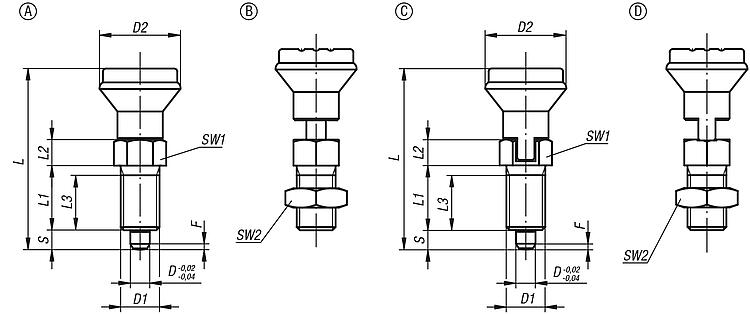

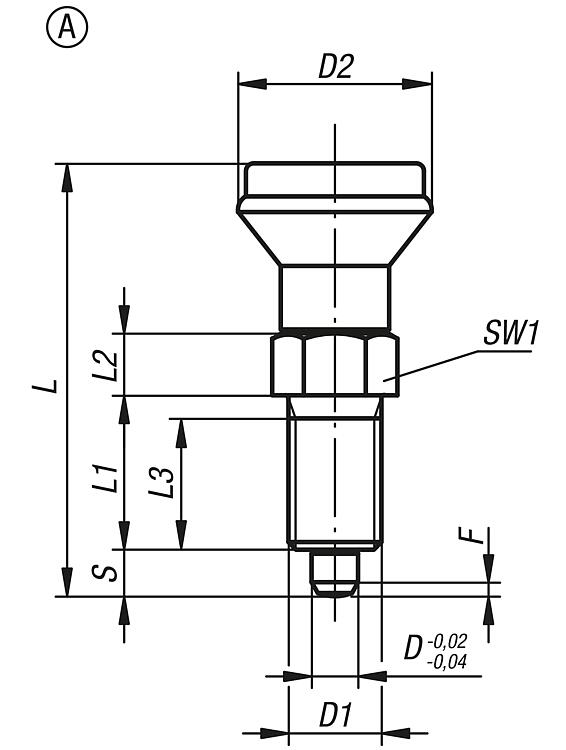

Botón de maniobra de termoplástico gris negruzco RAL7021.A petición:Modelos especiales.Indicación sobre el dibujo:Forma A: sin ranura de bloqueo, sin contratuerca

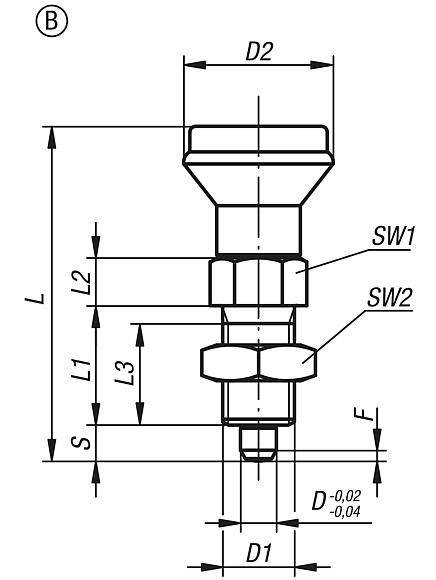

Forma B: sin ranura de bloqueo, con contratuerca

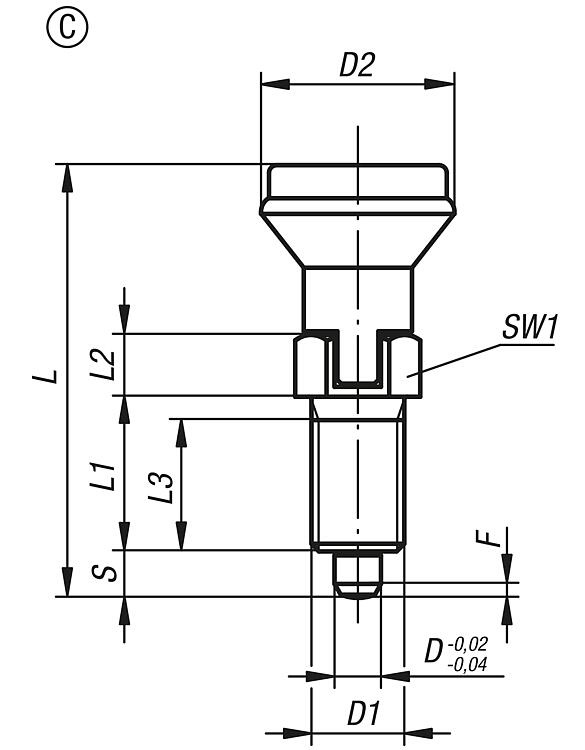

Forma C: con ranura de bloqueo, sin contratuerca

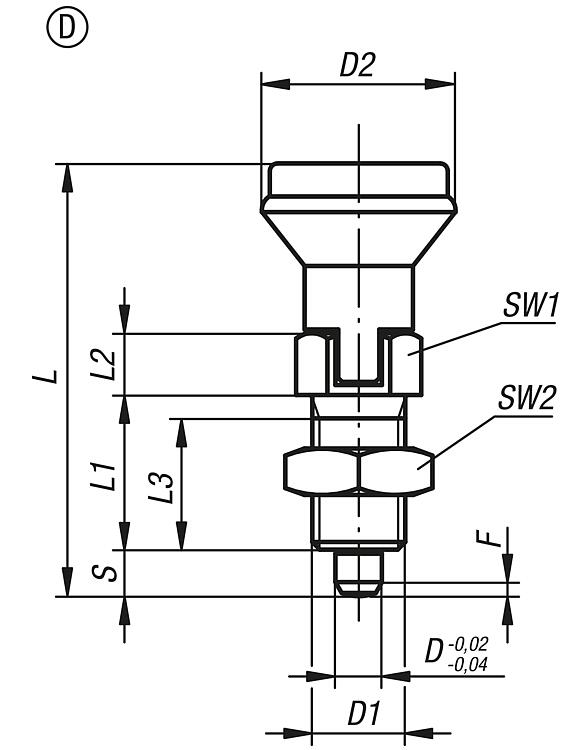

Forma D: con ranura de bloqueo, con contratuerca DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Pernos de bloqueo de acero o acero inoxidable con botón de maniobra de plástico, con tapa, sin ranura de bloqueo ni contratuerca |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma | Material
del cuerpo
de base | Clavija
de bloqueo | D | D1 | D2 | L | L1 | L2 | L3 | Carrera
S | SW1 | F x 30° | Fuerza del
muelle inicial
F1 aprox. N | Fuerza del
muelle final
F2 aprox. N | CAD | Acc. | Precio | Pedir |
|---|
| 03090-1105 | A | acero | endurecido | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 |  |  | 215.52 MXN | | | 03090-1206 | A | acero | endurecido | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 240.51 MXN | | | 03090-1308 | A | acero | endurecido | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 292.88 MXN | | | 03090-1410 | A | acero | endurecido | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 307.93 MXN | | | 03090-01105 | A | acero inoxidable | endurecido | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 354.58 MXN | | | 03090-01206 | A | acero inoxidable | endurecido | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 415.98 MXN | | | 03090-01308 | A | acero inoxidable | endurecido | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 525.25 MXN | | | 03090-01410 | A | acero inoxidable | endurecido | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 565.28 MXN | | | 03090-11105 | A | acero inoxidable | no endurecido | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 335.92 MXN | | | 03090-11206 | A | acero inoxidable | no endurecido | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 395.51 MXN | | | 03090-11308 | A | acero inoxidable | no endurecido | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 500.86 MXN | | | 03090-11410 | A | acero inoxidable | no endurecido | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 537.89 MXN | |
|
Pernos de bloqueo de acero o acero inoxidable con botón de maniobra de plástico, con tapa, sin ranura de bloqueo y con contratuerca |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma | Material
del cuerpo
de base | Clavija
de bloqueo | D | D1 | D2 | L | L1 | L2 | L3 | Carrera
S | SW1 | SW2 | F x 30° | Fuerza del
muelle inicial
F1 aprox. N | Fuerza del
muelle final
F2 aprox. N | CAD | Acc. | Precio | Pedir |
|---|
| 03090-2105 | B | acero | endurecido | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 220.04 MXN | | | 03090-2206 | B | acero | endurecido | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 244.41 MXN | | | 03090-2308 | B | acero | endurecido | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 303.41 MXN | | | 03090-2410 | B | acero | endurecido | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 326.28 MXN | | | 03090-02105 | B | acero inoxidable | endurecido | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 376.85 MXN | | | 03090-02206 | B | acero inoxidable | endurecido | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 442.78 MXN | | | 03090-02308 | B | acero inoxidable | endurecido | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 562.27 MXN | | | 03090-02410 | B | acero inoxidable | endurecido | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 586.35 MXN | | | 03090-12105 | B | acero inoxidable | no endurecido | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 358.79 MXN | | | 03090-12206 | B | acero inoxidable | no endurecido | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 422.31 MXN | | | 03090-12308 | B | acero inoxidable | no endurecido | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 534.88 MXN | | | 03090-12410 | B | acero inoxidable | no endurecido | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 557.45 MXN | |
|
Pernos de bloqueo de acero o acero inoxidable con botón de maniobra de plástico, con tapa, con ranura de bloqueo, sin contratuerca |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma | Material
del cuerpo
de base | Clavija
de bloqueo | D | D1 | D2 | L | L1 | L2 | L3 | Carrera
S | SW1 | F x 30° | Fuerza del
muelle inicial
F1 aprox. N | Fuerza del
muelle final
F2 aprox. N | CAD | Acc. | Precio | Pedir |
|---|
| 03090-3105 | C | acero | endurecido | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 271.81 MXN | | | 03090-3206 | C | acero | endurecido | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 301.60 MXN | | | 03090-3308 | C | acero | endurecido | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 344.05 MXN | | | 03090-3410 | C | acero | endurecido | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 342.85 MXN | | | 03090-03105 | C | acero inoxidable | endurecido | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 395.51 MXN | | | 03090-03206 | C | acero inoxidable | endurecido | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 471.67 MXN | | | 03090-03308 | C | acero inoxidable | endurecido | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 607.12 MXN | | | 03090-03410 | C | acero inoxidable | endurecido | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 675.15 MXN | | | 03090-13105 | C | acero inoxidable | no endurecido | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 1,3 | 5 | 12 | | | 376.85 MXN | | | 03090-13206 | C | acero inoxidable | no endurecido | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 1,8 | 6 | 14 | | | 446.39 MXN | | | 03090-13308 | C | acero inoxidable | no endurecido | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 2,3 | 15 | 35 | | | 587.55 MXN | | | 03090-13410 | C | acero inoxidable | no endurecido | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 2,8 | 15 | 34 | | | 642.64 MXN | |
|
Pernos de bloqueo de acero o acero inoxidable con botón de maniobra de plástico, con tapa, con ranura de bloqueo y contratuerca |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma | Material
del cuerpo
de base | Clavija
de bloqueo | D | D1 | D2 | L | L1 | L2 | L3 | Carrera
S | SW1 | SW2 | F x 30° | Fuerza del
muelle inicial
F1 aprox. N | Fuerza del
muelle final
F2 aprox. N | CAD | Acc. | Precio | Pedir |
|---|
| 03090-4105 | D | acero | endurecido | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 276.32 MXN | | | 03090-4206 | D | acero | endurecido | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 307.33 MXN | | | 03090-4308 | D | acero | endurecido | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 354.58 MXN | | | 03090-4410 | D | acero | endurecido | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 359.10 MXN | | | 03090-04105 | D | acero inoxidable | endurecido | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 420.50 MXN | | | 03090-04206 | D | acero inoxidable | endurecido | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 495.75 MXN | | | 03090-04308 | D | acero inoxidable | endurecido | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 640.53 MXN | | | 03090-04410 | D | acero inoxidable | endurecido | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 686.88 MXN | | | 03090-14105 | D | acero inoxidable | no endurecido | 5 | M10x1 | 21 | 47 | 17 | 7 | 15 | 5 | 13 | 17 | 1,3 | 5 | 12 | | | 398.83 MXN | | | 03090-14206 | D | acero inoxidable | no endurecido | 6 | M12x1,5 | 25 | 56 | 20 | 8 | 17 | 6 | 14 | 19 | 1,8 | 6 | 14 | | | 469.56 MXN | | | 03090-14308 | D | acero inoxidable | no endurecido | 8 | M16x1,5 | 33 | 74 | 26 | 10 | 23 | 8 | 19 | 24 | 2,3 | 15 | 35 | | | 611.34 MXN | | | 03090-14410 | D | acero inoxidable | no endurecido | 10 | M20x1,5 | 33 | 80 | 28 | 12 | 25 | 10 | 22 | 30 | 2,8 | 15 | 34 | | | 653.48 MXN | |
|
