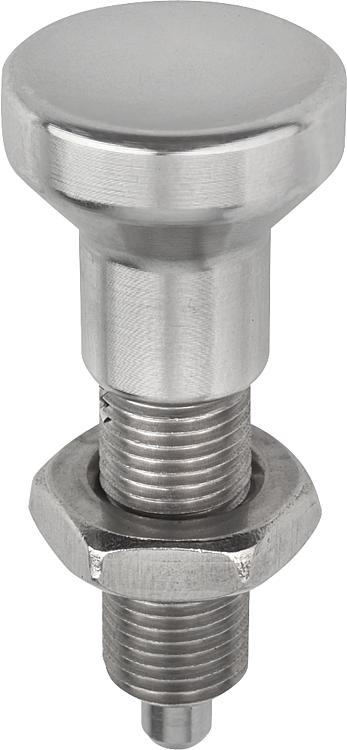

03093_HPernos de bloqueo de acero o acero inoxidable sin collar con... |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Versión:Casquillo roscado de acabado natural.
Clavija de bloqueo endurecida y rectificada, acabado natural.
Clavija de bloqueo no endurecida y rectificada, acabado natural.
Botón de maniobra torneado fino.Indicación:Puede suministrarse una arandela roscada para atornillar los pernos de bloqueo. Esta se desliza bajo el botón de maniobra desencajado de modo que los pernos de arrastre encajen en la ranura.A petición:Modelos especiales.Características especiales: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|
| Referencia | Material
del cuerpo
de base | Forma | Superficie
cuerpo
de base | D | D1 | D2 | L | L1 | L2 | Carrera
S | SW | F x 30° | Fuerza del
muelle inicial
F1 aprox. N | Fuerza del
muelle final
F2 aprox. N | Referencia de la
arandela roscada | CAD | Acc. | Precio | Pedir |
|---|
| 03093-002903 | acero inoxidable | H | endurecido | 3 | M6x0,75 | 14 | 34,5 | 17 | 14 | 3,5 | 10 | 0,8 | 4,5 | 10 | 03094-99 |  |  | 493.64 MXN | | | 03093-002004 | acero inoxidable | H | endurecido | 4 | M8x1 | 18 | 43 | 21 | 18 | 4 | 13 | 1 | 6 | 12 | 03094-90 | | | 470.76 MXN | | | 03093-002105 | acero inoxidable | H | endurecido | 5 | M10x1 | 21 | 50 | 24 | 21 | 5 | 17 | 1,3 | 5 | 12 | 03094-91 | | | 403.94 MXN | | | 03093-002206 | acero inoxidable | H | endurecido | 6 | M12x1,5 | 25 | 59 | 28 | 25 | 6 | 19 | 1,8 | 6 | 14 | 03094-92 | | | 457.52 MXN | | | 03093-002308 | acero inoxidable | H | endurecido | 8 | M16x1,5 | 33 | 77 | 36 | 33 | 8 | 24 | 2,3 | 15 | 35 | 03094-93 | | | 604.11 MXN | | | 03093-002410 | acero inoxidable | H | endurecido | 10 | M20x1,5 | 33 | 83 | 40 | 33 | 10 | 30 | 2,8 | 15 | 34 | 03094-94 | | | 793.74 MXN | | | 03093-002412 | acero inoxidable | H | endurecido | 12 | M20x1,5 | 33 | 87 | 42 | 33 | 12 | 30 | 2,8 | 15 | 39 | 03094-94 | | | 873.81 MXN | | | 03093-002516 | acero inoxidable | H | endurecido | 16 | M24x2 | 40 | 106 | 50 | 40 | 16 | 36 | 3,2 | 20 | 46 | 03094-95 | | | 1,102.26 MXN | | | 03093-112903 | acero inoxidable | H | no endurecido | 3 | M6x0,75 | 14 | 34,5 | 17 | 14 | 3,5 | 10 | 0,8 | 4,5 | 10 | 03094-99 | | | 493.64 MXN | | | 03093-112004 | acero inoxidable | H | no endurecido | 4 | M8x1 | 18 | 43 | 21 | 18 | 4 | 13 | 1 | 6 | 12 | 03094-90 | | | 470.76 MXN | | | 03093-112105 | acero inoxidable | H | no endurecido | 5 | M10x1 | 21 | 50 | 24 | 21 | 5 | 17 | 1,3 | 5 | 12 | 03094-91 | | | 403.94 MXN | | | 03093-112206 | acero inoxidable | H | no endurecido | 6 | M12x1,5 | 25 | 59 | 28 | 25 | 6 | 19 | 1,8 | 6 | 14 | 03094-92 | | | 457.52 MXN | | | 03093-112308 | acero inoxidable | H | no endurecido | 8 | M16x1,5 | 33 | 77 | 36 | 33 | 8 | 24 | 2,3 | 15 | 35 | 03094-93 | | | 604.11 MXN | | | 03093-112410 | acero inoxidable | H | no endurecido | 10 | M20x1,5 | 33 | 83 | 40 | 33 | 10 | 30 | 2,8 | 15 | 34 | 03094-94 | | | 793.74 MXN | | | 03093-112412 | acero inoxidable | H | no endurecido | 12 | M20x1,5 | 33 | 87 | 42 | 33 | 12 | 30 | 2,8 | 15 | 39 | 03094-94 | | | 873.81 MXN | | | 03093-112516 | acero inoxidable | H | no endurecido | 16 | M24x2 | 40 | 106 | 50 | 40 | 16 | 36 | 3,2 | 20 | 46 | 03094-95 | | | 1,102.26 MXN | |
