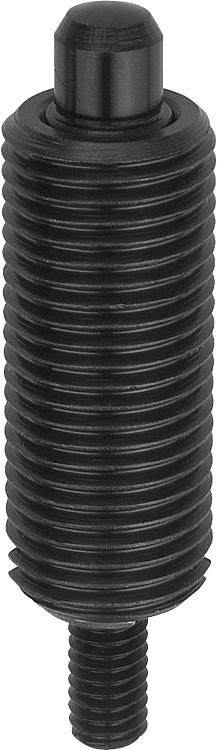

03096_JPernos de bloqueo de acero o acero inoxidable, sin collar, con... |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|
DescripciónMaterial:Versión:Versión de acero:
Casquillo roscado bruñido.
Clavija de bloqueo endurecida, rectificada y bruñida.
Versión de acero inoxidable:
Casquillo roscado de acabado natural.
Clavija de bloqueo endurecida y rectificada, con acabado natural.
Clavija de bloqueo no endurecida, rectificada, acabado natural.
Indicación:Para enroscar el perno de bloqueo, se puede suministrar una arandela roscada. Esta se coloca en el casquillo roscado de modo que los pernos de arrastre encajen en la ranura.A petición:Modelos especiales.Accesorios:Anillos distanciadores 03089.
Juegos de fijación para piezas de paredes finas 03094-10.Características especiales: DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|
| Referencia | Forma | Material
del cuerpo
de base | Superficie
cuerpo
de base | D | D1 | D2 | L | L1 | L2 | Carrera
S | F x 30° | Fuerza del
muelle inicial
F1 aprox. N | Fuerza del
muelle final
F2 aprox. N | Referencia de la
arandela roscada | CAD | Acc. | Precio | Pedir |
|---|
| 03096-1903 | J | acero | endurecido | 3 | M6x0,75 | M2 | 24 | 17 | 3,5 | 3,5 | 0,8 | 4,5 | 10 | 03094-99 |  |  | 180.91 MXN | | | 03096-1004 | J | acero | endurecido | 4 | M8x1 | M3 | 32 | 21 | 7 | 4 | 1 | 6 | 12 | 03094-90 | | | 172.17 MXN | | | 03096-1105 | J | acero | endurecido | 5 | M10x1 | M4 | 37 | 24 | 8 | 5 | 1,3 | 5 | 12 | 03094-91 | | | 163.74 MXN | | | 03096-1206 | J | acero | endurecido | 6 | M12x1,5 | M6 | 42 | 28 | 8 | 6 | 1,8 | 6 | 14 | 03094-92 | | | 176.39 MXN | | | 03096-1308 | J | acero | endurecido | 8 | M16x1,5 | M8 | 56 | 36 | 12 | 8 | 2,3 | 15 | 35 | 03094-93 | | | 189.63 MXN | | | 03096-1410 | J | acero | endurecido | 10 | M20x1,5 | M8 | 62 | 40 | 12 | 10 | 2,8 | 15 | 34 | 03094-94 | | | 299.80 MXN | | | 03096-1412 | J | acero | endurecido | 12 | M20x1,5 | M8 | 66 | 42 | 12 | 12 | 2,8 | 15 | 39 | 03094-94 | | | 329.29 MXN | | | 03096-1516 | J | acero | endurecido | 16 | M24x2 | M10 | 80 | 50 | 14 | 16 | 3,2 | 20 | 46 | 03094-95 | | | 374.15 MXN | | | 03096-01903 | J | acero inoxidable | endurecido | 3 | M6x0,75 | M2 | 24 | 17 | 3,5 | 3,5 | 0,8 | 4,5 | 10 | 03094-99 | | | 323.27 MXN | | | 03096-01004 | J | acero inoxidable | endurecido | 4 | M8x1 | M3 | 32 | 21 | 7 | 4 | 1 | 6 | 12 | 03094-90 | | | 308.22 MXN | | | 03096-01105 | J | acero inoxidable | endurecido | 5 | M10x1 | M4 | 37 | 24 | 8 | 5 | 1,3 | 5 | 12 | 03094-91 | | | 266.69 MXN | | | 03096-01206 | J | acero inoxidable | endurecido | 6 | M12x1,5 | M6 | 42 | 28 | 8 | 6 | 1,8 | 6 | 14 | 03094-92 | | | 319.06 MXN | | | 03096-01308 | J | acero inoxidable | endurecido | 8 | M16x1,5 | M8 | 56 | 36 | 12 | 8 | 2,3 | 15 | 35 | 03094-93 | | | 360.91 MXN | | | 03096-01410 | J | acero inoxidable | endurecido | 10 | M20x1,5 | M8 | 62 | 40 | 12 | 10 | 2,8 | 15 | 34 | 03094-94 | | | 571.00 MXN | | | 03096-01412 | J | acero inoxidable | endurecido | 12 | M20x1,5 | M8 | 66 | 42 | 12 | 12 | 2,8 | 15 | 39 | 03094-94 | | | 628.19 MXN | | | 03096-01516 | J | acero inoxidable | endurecido | 16 | M24x2 | M10 | 80 | 50 | 14 | 16 | 3,2 | 20 | 46 | 03094-95 | | | 714.28 MXN | | | 03096-11903 | J | acero inoxidable | no endurecido | 3 | M6x0,75 | M2 | 24 | 17 | 3,5 | 3,5 | 0,8 | 4,5 | 10 | 03094-99 | | | 310.94 MXN | | | 03096-11004 | J | acero inoxidable | no endurecido | 4 | M8x1 | M3 | 32 | 21 | 7 | 4 | 1 | 6 | 12 | 03094-90 | | | 295.89 MXN | | | 03096-11105 | J | acero inoxidable | no endurecido | 5 | M10x1 | M4 | 37 | 24 | 8 | 5 | 1,3 | 5 | 12 | 03094-91 | | | 254.04 MXN | | | 03096-11206 | J | acero inoxidable | no endurecido | 6 | M12x1,5 | M6 | 42 | 28 | 8 | 6 | 1,8 | 6 | 14 | 03094-92 | | | 303.41 MXN | | | 03096-11308 | J | acero inoxidable | no endurecido | 8 | M16x1,5 | M8 | 56 | 36 | 12 | 8 | 2,3 | 15 | 35 | 03094-93 | | | 343.45 MXN | | | 03096-11410 | J | acero inoxidable | no endurecido | 10 | M20x1,5 | M8 | 62 | 40 | 12 | 10 | 2,8 | 15 | 34 | 03094-94 | | | 540.30 MXN | | | 03096-11412 | J | acero inoxidable | no endurecido | 12 | M20x1,5 | M8 | 66 | 42 | 12 | 12 | 2,8 | 15 | 39 | 03094-94 | | | 594.48 MXN | | | 03096-11516 | J | acero inoxidable | no endurecido | 16 | M24x2 | M10 | 80 | 50 | 14 | 16 | 3,2 | 20 | 46 | 03094-95 | | | 676.05 MXN | |
