        Pernos de bloqueo de acero o acero inoxidable, versión corta con botón de maniobra de plástico
        Pernos de bloqueo de acero o acero inoxidable, versión corta con botón de maniobra de plástico y ranura de bloqueo

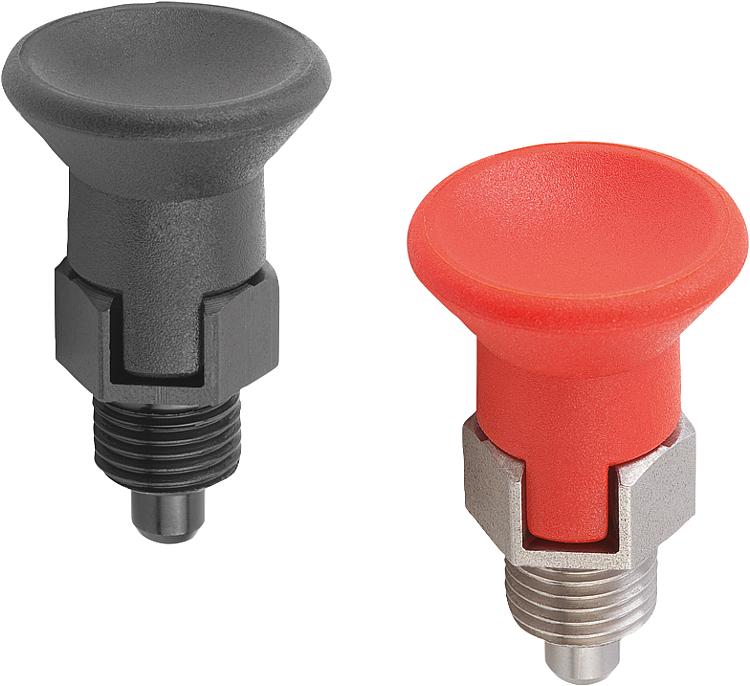

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Versión de acero:
Clavija de bloqueo endurecida:
Clase de resistencia 5.8.

Versión de acero inoxidable:
Clavija de bloqueo no endurecida:
Casquillo roscado 1.4305.
Clavija de bloqueo 1.4305.

Botón de maniobra de termoplástico gris antracita o rojo tráfico RAL3020.

Versión:Versión de acero:
Clavija de bloqueo endurecida, pulida y bruñida.

Versión de acero inoxidable:
Clavija de bloqueo no endurecida, pulida y con acabado natural.Indicación:Los pernos de bloqueo se aplican para impedir el cambio de la posición de bloqueo por fuerzas transversales. El perno solo puede colocarse en otra posición de bloqueo una vez que se haya desacoplado manualmente. Para evitar que la clavija de bloqueo rebote cuando sea necesario desacoplarla tras un periodo de tiempo prolongado, se utilizará la forma C o la forma D.A petición:Modelos especiales.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03089_C Pernos de bloqueo de acero o acero inoxidable, versión corta con botón de maniobra de plástico y ranura de bloqueo

183 kB

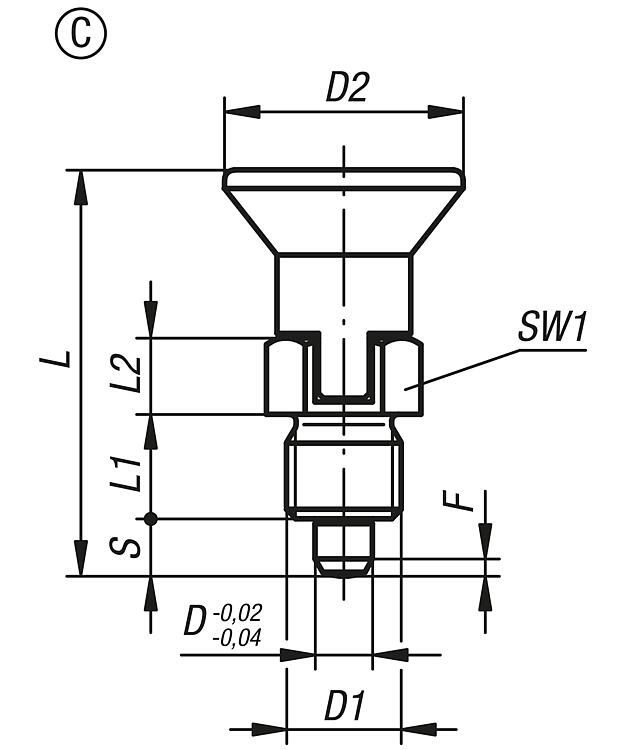

Planos

Selección/filtro de artículos

Referencia	Forma	Material del cuerpo de base	Superficie cuerpo de base	Color del componente	D	D1	D2	L	L1	L2	Carrera S	SW1	F x 30°	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	Precio
03089-7903	C	acero	endurecido	gris antracita RAL 7021	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10	263.48 MXN
03089-7004	C	acero	endurecido	gris antracita RAL 7021	4	M8x1	18	29,5	6	6	4	10	1	4	12	250.32 MXN
03089-7105	C	acero	endurecido	gris antracita RAL 7021	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	238.28 MXN
03089-7206	C	acero	endurecido	gris antracita RAL 7021	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	256.76 MXN
03089-7308	C	acero	endurecido	gris antracita RAL 7021	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	304.92 MXN
03089-7410	C	acero	endurecido	gris antracita RAL 7021	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	496.72 MXN
03089-790384	C	acero	endurecido	rojo tráfico RAL 3020	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10	263.48 MXN
03089-700484	C	acero	endurecido	rojo tráfico RAL 3020	4	M8x1	18	29,5	6	6	4	10	1	4	12	250.32 MXN
03089-710584	C	acero	endurecido	rojo tráfico RAL 3020	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	238.28 MXN
03089-720684	C	acero	endurecido	rojo tráfico RAL 3020	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	256.76 MXN
03089-730884	C	acero	endurecido	rojo tráfico RAL 3020	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	304.92 MXN
03089-741084	C	acero	endurecido	rojo tráfico RAL 3020	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	496.72 MXN
03089-17903	C	acero inoxidable	no endurecido	gris antracita RAL 7021	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10	383.60 MXN
03089-17004	C	acero inoxidable	no endurecido	gris antracita RAL 7021	4	M8x1	18	29,5	6	6	4	10	1	4	12	367.08 MXN
03089-17105	C	acero inoxidable	no endurecido	gris antracita RAL 7021	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	349.72 MXN
03089-17206	C	acero inoxidable	no endurecido	gris antracita RAL 7021	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	402.08 MXN
03089-17308	C	acero inoxidable	no endurecido	gris antracita RAL 7021	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	542.64 MXN
03089-17410	C	acero inoxidable	no endurecido	gris antracita RAL 7021	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	1,023.68 MXN
03089-1790384	C	acero inoxidable	no endurecido	rojo tráfico RAL 3020	3	M6x0,75	14	25,5	6	5	3,5	8	0,8	4	10	383.60 MXN
03089-1700484	C	acero inoxidable	no endurecido	rojo tráfico RAL 3020	4	M8x1	18	29,5	6	6	4	10	1	4	12	367.08 MXN
03089-1710584	C	acero inoxidable	no endurecido	rojo tráfico RAL 3020	5	M10x1	21	34,5	8	7	5	13	1,3	5	12	349.72 MXN
03089-1720684	C	acero inoxidable	no endurecido	rojo tráfico RAL 3020	6	M12x1,5	25	41,7	10	8	6	14	1,8	6	14	402.08 MXN
03089-1730884	C	acero inoxidable	no endurecido	rojo tráfico RAL 3020	8	M16x1,5	33	54	12	10	8	19	2,3	14	28	542.64 MXN
03089-1741084	C	acero inoxidable	no endurecido	rojo tráfico RAL 3020	10	M20x1,5	33	61	15	12	10	22	2,8	15	32	1,023.68 MXN
