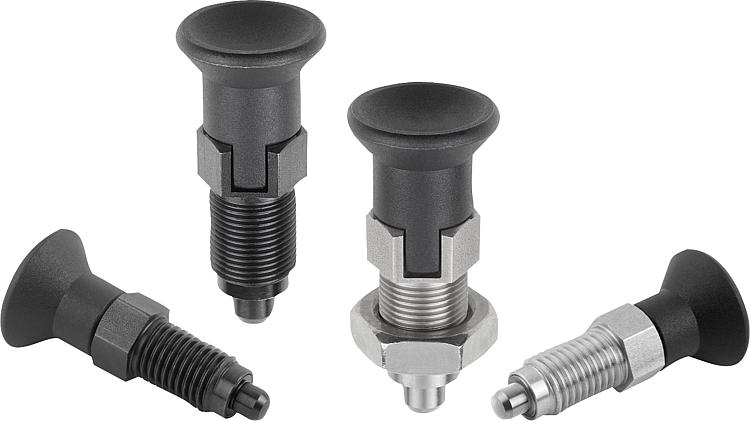

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos
DescripciónMaterial:Versión de acero:
Clavija de bloqueo endurecida: Clase de resistencia 5.8.

Versión de acero inoxidable:
Clavija de bloqueo endurecida: casquillo roscado 1.4305. Clavija de bloqueo 1.4034.

Botón de maniobra de termoplástico gris antracita.
Versión:Versión de acero:
Clavija de bloqueo endurecida, pulida y bruñida.

Versión de acero inoxidable:
Clavija de bloqueo endurecida, pulida y con acabado natural.

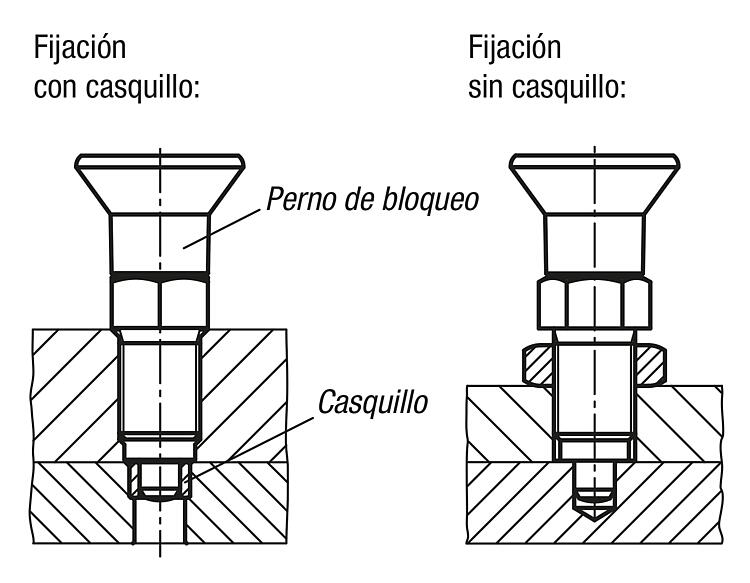

Indicación:Los pernos de bloqueo de alta calidad se caracterizan por los altos requisitos de fabricación del perno de bloqueo y del casquillo roscado. Además, en el casquillo roscado se ha aplicado un centrado que se puede utilizar para aumentar la precisión de posicionamiento. Los pernos de bloqueo se aplican para impedir el cambio de la posición de bloqueo por fuerzas transversales y cuando se requiere una alta precisión de posicionamiento. El perno solo puede colocarse en otra posición de bloqueo una vez que se haya desacoplado manualmente. En caso de altas fuerzas transversales, se debe utilizar el juego de centrado. Montaje:Si se utiliza el centrado de casquillo roscado, se recomienda fabricar el asiento de la pieza de alojamiento antes del roscado.A petición:Modelos especiales y anillos distanciadores.Accesorios:Casquillo cilíndrico adecuado 03089.
Contratuerca 07212-…
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 03089 Pernos de bloqueo de alta calidad con clavija de bloqueo cilíndrica 270 kB

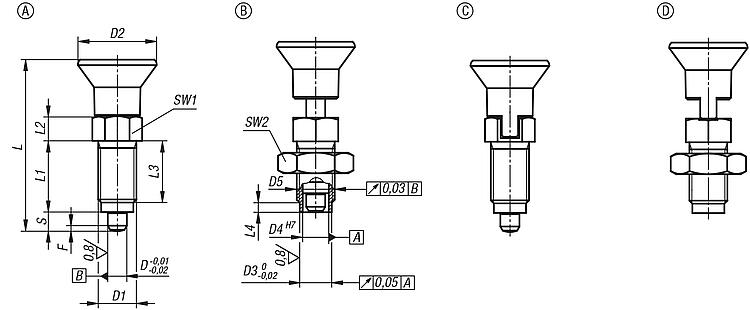

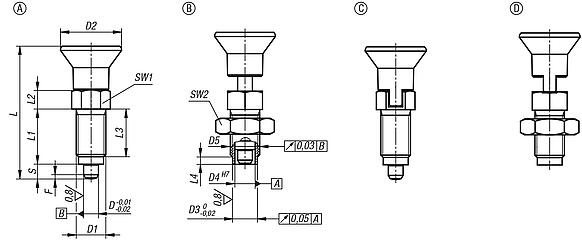

Planos (vista completa)

Pernos de bloqueo de alta calidad con clavija de bloqueo cilíndrica

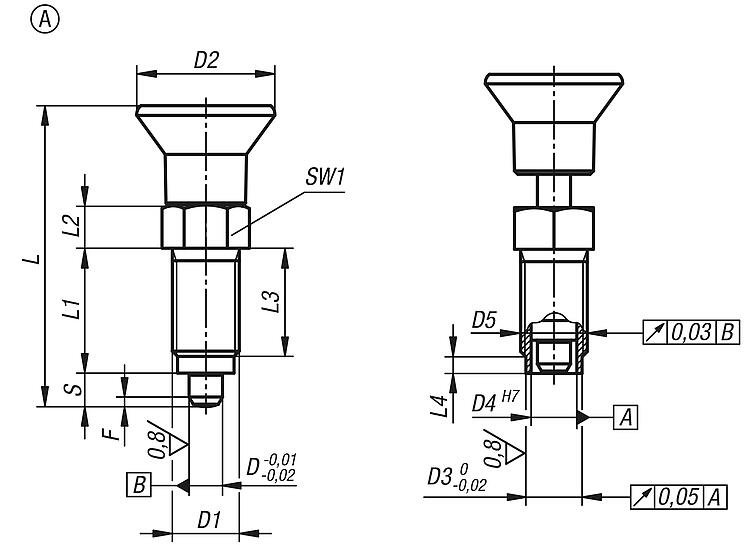

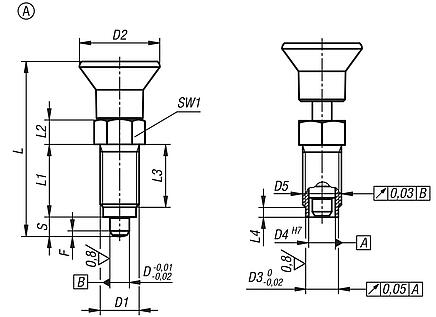

Pernos de bloqueo de alta calidad con clavija de bloqueo cilíndrica, forma A

Más información

Planos

Pernos de bloqueo de alta calidad con clavija de bloqueo cilíndrica, forma A

Selección/filtro de artículos

ReferenciaFormaMaterial
del cuerpo
de base
DD1D2D3D4D5LL1L2L3L4Carrera
S
SW1F x 30°Fuerza del
muelle inicial
F1 aprox. N
Fuerza del
muelle final
F2 aprox. N
CADAcc.PrecioPedir
03089-41105Aacero5M10x121866 -0,01/-0,0243,51771535131,3512  399.56 MXN
03089-41206Aacero6M12x1,525108,58,5 -0,01/-0,0351,72081736141,8614  443.52 MXN
03089-41308Aacero8M16x1,53313,51111 -0,01/-0,036826102348192,31535  571.20 MXN
03089-41410Aacero10M20x1,533171111 -0,01/-0,0374281225410222,81534  760.48 MXN
03089-401105Aacero inoxidable5M10x121866 -0,01/-0,0243,51771535131,3512  599.20 MXN
03089-401206Aacero inoxidable6M12x1,525108,58,5 -0,01/-0,0351,72081736141,8614  665.56 MXN
03089-401308Aacero inoxidable8M16x1,53313,51111 -0,01/-0,036826102348192,31535  827.96 MXN
03089-401410Aacero inoxidable10M20x1,533171111 -0,01/-0,0374281225410222,81534  1,102.92 MXN

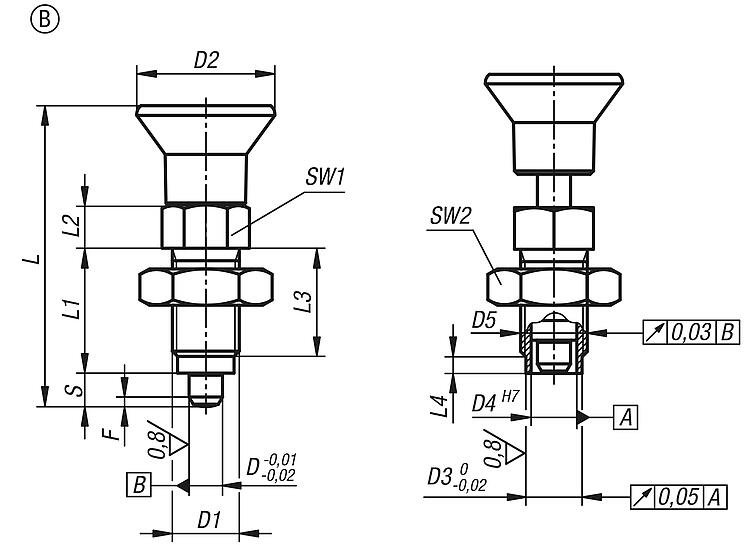

Pernos de bloqueo de alta calidad con clavija de bloqueo cilíndrica, forma B

Más información

Planos

Pernos de bloqueo de alta calidad con clavija de bloqueo cilíndrica, forma B

Selección/filtro de artículos

ReferenciaFormaMaterial
del cuerpo
de base
DD1D2D3D4D5LL1L2L3L4Carrera
S
SW1SW2F x 30°Fuerza del
muelle inicial
F1 aprox. N
Fuerza del
muelle final
F2 aprox. N
CADAcc.PrecioPedir
03089-42105Bacero5M10x121866 -0,01/-0,0243,5177153513171,3512 402.92 MXN
03089-42206Bacero6M12x1,525108,58,5 -0,01/-0,0351,7208173614191,8614 446.60 MXN
03089-42308Bacero8M16x1,53313,51111 -0,01/-0,03682610234819242,31535 574.28 MXN
03089-42410Bacero10M20x1,533171111 -0,01/-0,037428122541022302,81534 763.84 MXN
03089-402105Bacero inoxidable5M10x121866 -0,01/-0,0243,5177153513171,3512 602.28 MXN
03089-402206Bacero inoxidable6M12x1,525108,58,5 -0,01/-0,0351,7208173614191,8614 668.36 MXN
03089-402308Bacero inoxidable8M16x1,53313,51111 -0,01/-0,03682610234819242,31535 831.60 MXN
03089-402410Bacero inoxidable10M20x1,533171111 -0,01/-0,037428122541022302,81534 1,106.28 MXN

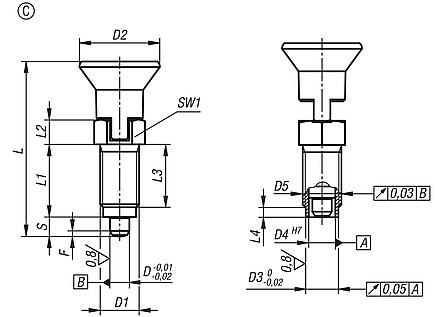

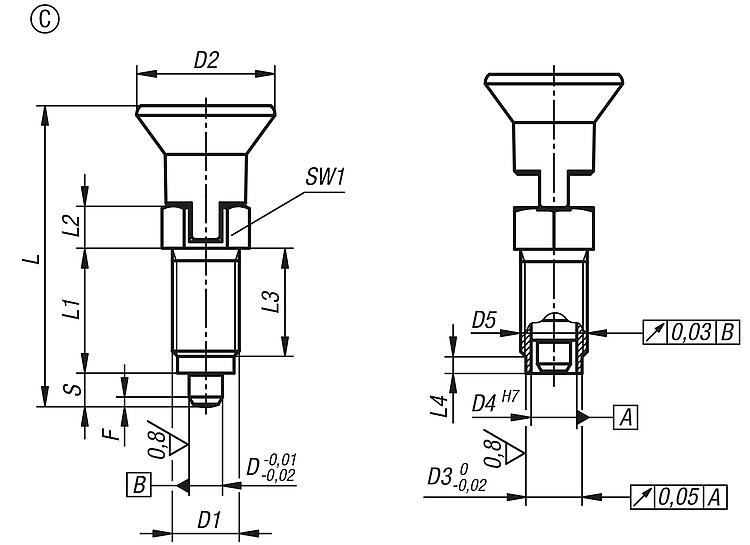

Pernos de bloqueo de alta calidad con clavija de bloqueo cilíndrica, forma C

Más información

Planos

Pernos de bloqueo de alta calidad con clavija de bloqueo cilíndrica, forma C

Selección/filtro de artículos

ReferenciaFormaMaterial
del cuerpo
de base
DD1D2D3D4D5LL1L2L3L4Carrera
S
SW1F x 30°Fuerza del
muelle inicial
F1 aprox. N
Fuerza del
muelle final
F2 aprox. N
CADAcc.PrecioPedir
03089-43105Cacero5M10x121866 -0,01/-0,0243,51771535131,3512 439.60 MXN
03089-43206Cacero6M12x1,525108,58,5 -0,01/-0,0351,72081736141,8614 483.56 MXN
03089-43308Cacero8M16x1,53313,51111 -0,01/-0,036826102348192,31535 611.24 MXN
03089-43410Cacero10M20x1,533171111 -0,01/-0,0374281225410222,81534 800.80 MXN
03089-403105Cacero inoxidable5M10x121866 -0,01/-0,0243,51771535131,3512 639.24 MXN
03089-403206Cacero inoxidable6M12x1,525108,58,5 -0,01/-0,0351,72081736141,8614 705.04 MXN
03089-403308Cacero inoxidable8M16x1,53313,51111 -0,01/-0,036826102348192,31535 868.28 MXN
03089-403410Cacero inoxidable10M20x1,533171111 -0,01/-0,0374281225410222,81534 1,142.96 MXN

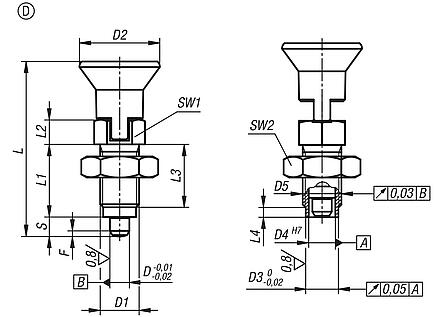

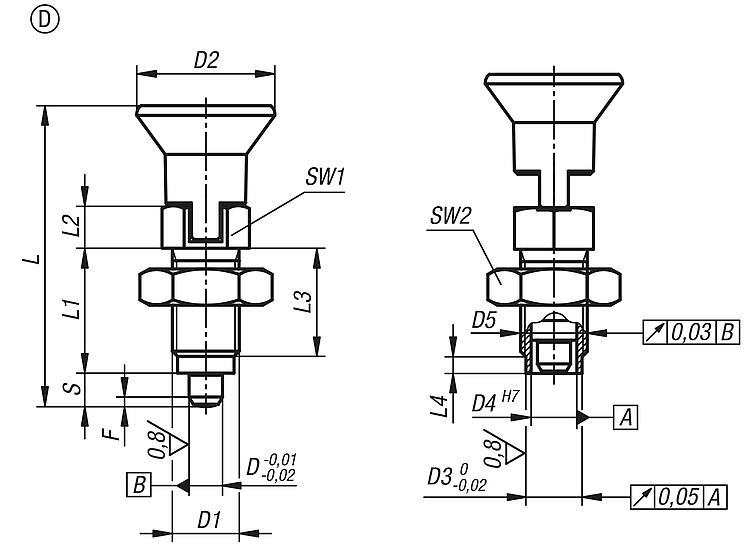

Pernos de bloqueo de alta calidad con clavija de bloqueo cilíndrica, forma D

Más información

Planos

Pernos de bloqueo de alta calidad con clavija de bloqueo cilíndrica, forma D

Selección/filtro de artículos

ReferenciaFormaMaterial
del cuerpo
de base
DD1D2D3D4D5LL1L2L3L4Carrera
S
SW1SW2F x 30°Fuerza del
muelle inicial
F1 aprox. N
Fuerza del
muelle final
F2 aprox. N
CADAcc.PrecioPedir
03089-44105Dacero5M10x121866 -0,01/-0,0243,5177153513171,3512 442.68 MXN
03089-44206Dacero6M12x1,525108,58,5 -0,01/-0,0351,7208173614191,8614 486.64 MXN
03089-44308Dacero8M16x1,53313,51111 -0,01/-0,03682610234819242,31535 614.32 MXN
03089-44410Dacero10M20x1,533171111 -0,01/-0,037428122541022302,81534 803.60 MXN
03089-404105Dacero inoxidable5M10x121866 -0,01/-0,0243,5177153513171,3512 642.04 MXN
03089-404206Dacero inoxidable6M12x1,525108,58,5 -0,01/-0,0351,7208173614191,8614 708.68 MXN
03089-404308Dacero inoxidable8M16x1,53313,51111 -0,01/-0,03682610234819242,31535 871.08 MXN
03089-404410Dacero inoxidable10M20x1,533171111 -0,01/-0,037428122541022302,81534 1,146.04 MXN
