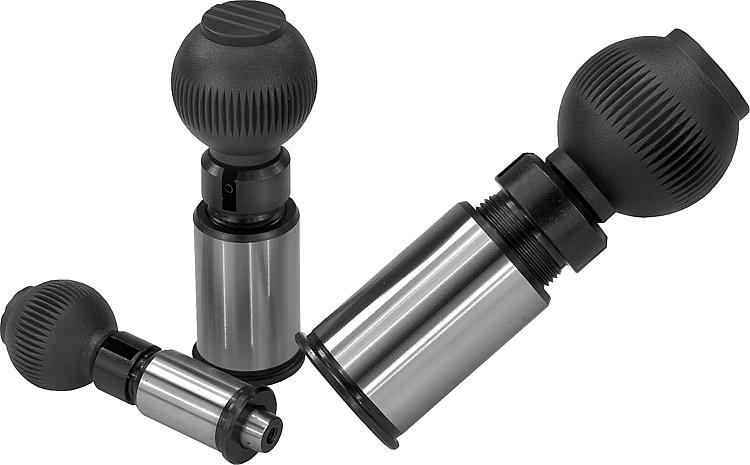

Pernos de bloqueo de precisión de acero con bola de empuñadura de plástico y clavija de bloqueo cónica
 03182

Pernos de bloqueo de precisión de acero con bola de empuñadura...

 Volver

Descripción del artículo/Imágenes del producto

 Consultar/filtrar todos los artículos
DescripciónMaterial:Acero, bola de empuñadura de termoplástico.Versión:Endurecido y pulido, bola de empuñadura gris antracita.Indicación:Los pernos de bloqueo con casquillos son la combinación perfecta para posicionar y fijar elementos rápidamente. Con la versión de precisión del perno de bloqueo y del casquillo, se logra una alta precisión de repetición al ensamblar dos elementos.

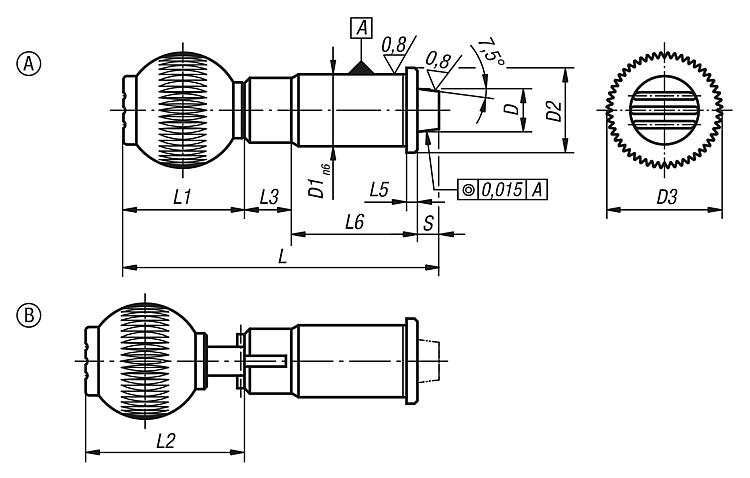

Indicación técnica, ver instrucciones de instalación y montaje.Indicación sobre el dibujo:
Forma A: estándar
Forma B: bloqueables
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
Ficha de datos 03182 Pernos de bloqueo de precisión de acero con bola de empuñadura de plástico y clavija de bloqueo cónica 180 kB
Instrucciones de montaje e instalación para pernos de bloqueo de precisión 326 kB

Planos (vista completa)

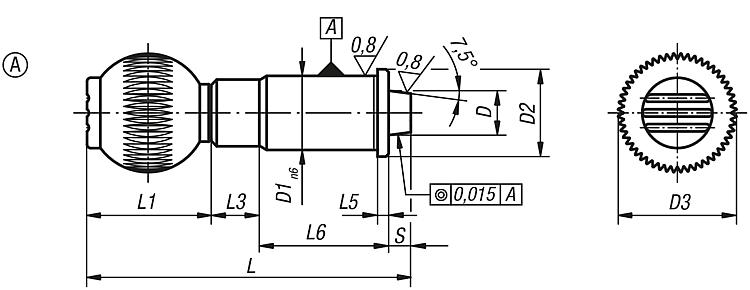

Pernos de bloqueo de precisión de acero con bola de empuñadura de plástico y clavija de bloqueo cónica

Pernos de bloqueo de precisión de acero con bola de empuñadura de plástico y clavija de bloqueo cónica

 Más información

Planos
Pernos de bloqueo de precisión de acero con bola de empuñadura de plástico y clavija de bloqueo cónica

Selección/filtro de artículos
ReferenciaFormaVersión 2DD1D2D3LL1L3L5L6Carrera
S		Fuerza del
muelle inicial
F1 aprox. N		Fuerza del
muelle final
F2 aprox. N		Rosca interior
de la bola de
empuñadura		CADAcc.PrecioPedir
03182-010Aestándar101619257525132,53161929M6 2,112.60 MXN
03182-012Aestándar1220233287331333562235M8 2,498.44 MXN
03182-016Aestándar16252840102,541,51334263050M10 2,739.24 MXN
03182-020Aestándar20303340110,541,51335064663M10 3,206.28 MXN
03182-025Aestándar25384250130511336063973M10 3,681.44 MXN

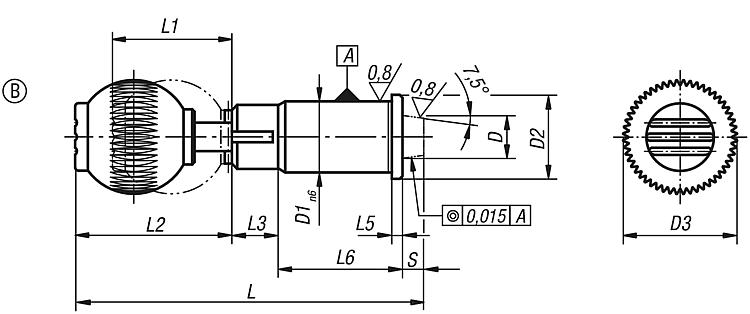

Pernos de bloqueo de precisión de acero con bola de empuñadura de plástico,clavija de bloqueo cónica y ranura de bloqueo

 Más información

Planos

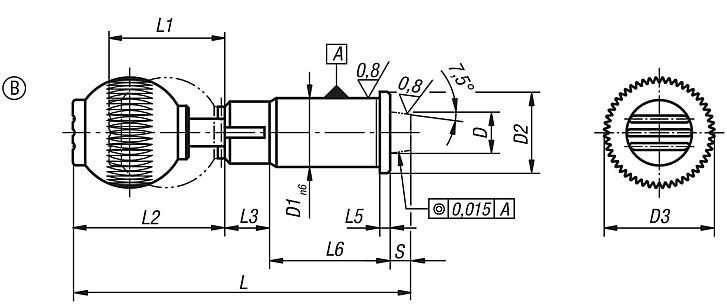

Pernos de bloqueo de precisión de acero con bola de empuñadura de plástico,clavija de bloqueo cónica y ranura de bloqueo

Selección/filtro de artículos
ReferenciaFormaVersión 2DD1D2D3LL1L2L3L5L6Carrera
S		Fuerza del
muelle inicial
F1 aprox. N		Fuerza del
muelle final
F2 aprox. N		Rosca interior
de la bola de
empuñadura		CADAcc.PrecioPedir
03182-110Bbloqueable10161925752530,5132,53161929M6 2,255.40 MXN
03182-112Bbloqueable12202332873340,51333562235M8 2,675.96 MXN
03182-116Bbloqueable16252840102,541,5491334263050M10 2,918.16 MXN
03182-120Bbloqueable20303340110,541,5491335064663M10 3,431.96 MXN
03182-125Bbloqueable253842501305158,51336063973M10 4,042.64 MXN
