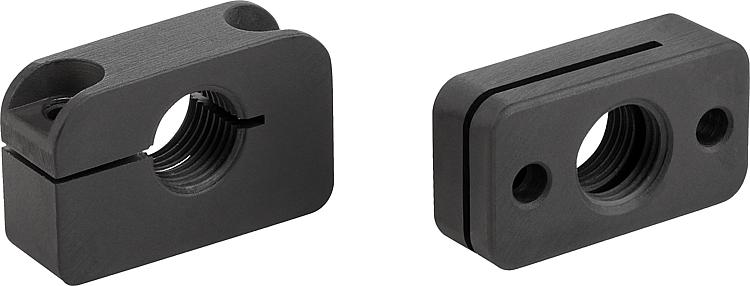

Piezas de retención de aluminio

03099

Piezas de retención de aluminio

Productos
- Vista general de productos
  - Sistema flexible de piezas estándar
    - Piezas de presión con resorte Pernos de bloqueo Topes Elementos de centrado y posicionamiento Fijaciones Tuercas correderas en ranura
      - Perno de bloqueo
        Piezas de retención de aluminio

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

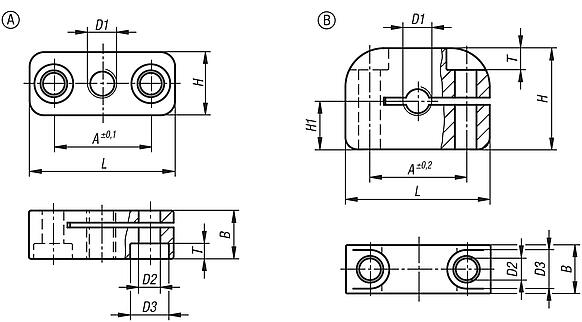

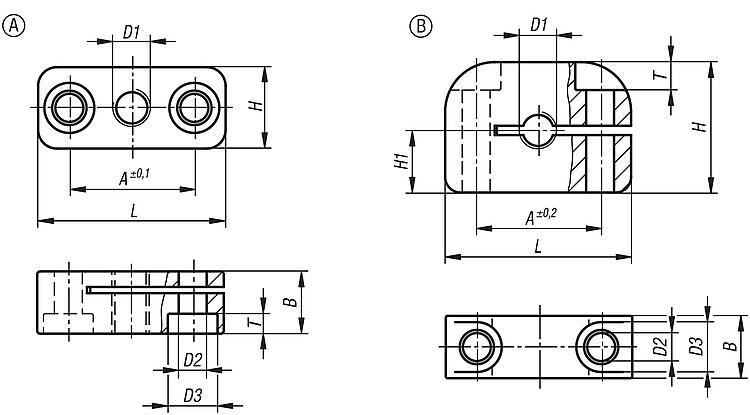

DescripciónMaterial:Aluminio 3.2163.Versión:Negro.Indicación:Las piezas de retención sirven como ayuda de montaje para pasadores de bloqueo y pernos de bloqueo y amplían su área de aplicación. Utilizable con tornillos de cabeza cilíndrica DIN 912 / ISO 4762.Indicación sobre el dibujo:

Forma A: Perforación de fijación paralela a la rosca
Forma B: Perforación de fijación perpendicular a la rosca

Características especiales:

RoHS

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03099 Piezas de retención de aluminio

Planos (vista completa)

Piezas de retención de aluminio

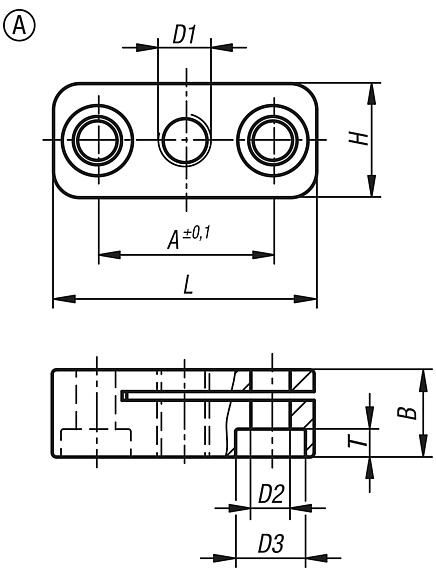

Piezas de retención de aluminio, forma A

Más información

Planos

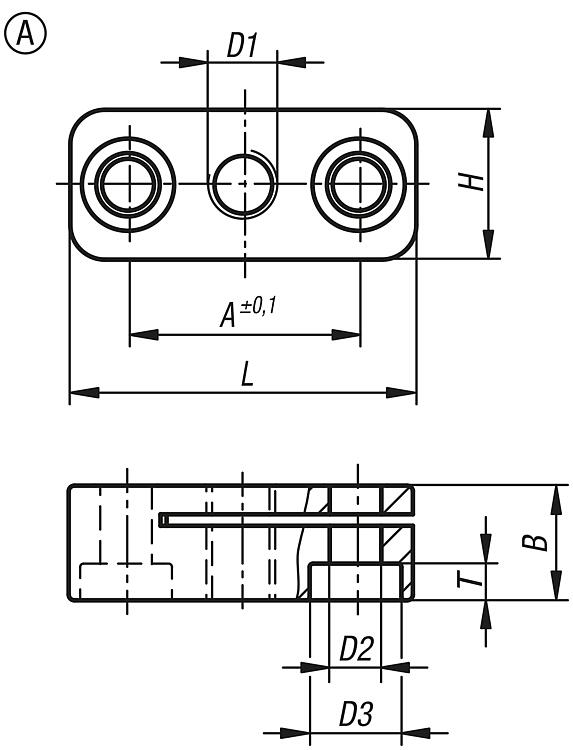

Piezas de retención de aluminio, forma A

Selección/filtro de artículos

Referencia	Forma	D1	D2	D3	A	B	H	H1	L	T	CAD	Acc.	Precio	Pedir
03099-306	A	M6	4,5	8	20	10	13	-	30	3,2			73.08 MXN
03099-3061	A	M6x0,75	4,5	8	20	10	13	-	30	3,2			73.08 MXN
03099-308	A	M8	4,5	8	20	10	13	-	30	3,2			73.08 MXN
03099-3081	A	M8x1	4,5	8	20	10	13	-	30	3,2			73.08 MXN
03099-310	A	M10	5,5	10	24	12	18	-	37	3,9			87.36 MXN
03099-3101	A	M10x1	5,5	10	24	12	18	-	37	3,9			87.36 MXN
03099-312	A	M12	5,5	10	24	12	18	-	37	3,9			87.36 MXN
03099-3121	A	M12x1,5	5,5	10	24	12	18	-	37	3,9			87.36 MXN
03099-316	A	M16	5,5	10	32	15	25	-	46	3,9			114.52 MXN
03099-3161	A	M16x1,5	5,5	10	32	15	25	-	46	3,9			114.52 MXN
03099-320	A	M20	5,5	10	32	15	25	-	46	3,9			114.52 MXN
03099-3201	A	M20x1,5	5,5	10	32	15	25	-	46	3,9			114.52 MXN

Piezas de retención de aluminio, forma B

Más información

Planos

Piezas de retención de aluminio, forma B

Selección/filtro de artículos

Referencia	Forma	D1	D2	D3	A	B	H	H1	L	T	CAD	Acc.	Precio	Pedir
03099-406	B	M6	4,5	8	20	10	21	10	30	4,5			73.08 MXN
03099-4061	B	M6x0,75	4,5	8	20	10	21	10	30	4,5			73.08 MXN
03099-408	B	M8	4,5	8	20	10	21	10	30	4,5			73.08 MXN
03099-4081	B	M8x1	4,5	8	20	10	21	10	30	4,5			73.08 MXN
03099-410	B	M10	5,5	10	24	12	26	13	36	5,5			87.36 MXN
03099-4101	B	M10x1	5,5	10	24	12	26	13	36	5,5			87.36 MXN
03099-412	B	M12	5,5	10	24	12	26	13	36	5,5			87.36 MXN
03099-4121	B	M12x1,5	5,5	10	24	12	26	13	36	5,5			87.36 MXN
03099-416	B	M16	5,5	10	32	15	29	17	46	5,5			114.52 MXN
03099-4161	B	M16x1,5	5,5	10	32	15	29	17	46	5,5			114.52 MXN
03099-420	B	M20	5,5	10	32	15	29	17	46	5,5			114.52 MXN
03099-4201	B	M20x1,5	5,5	10	32	15	29	17	46	5,5			114.52 MXN
