        Casquillos cónicos

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero o acero inoxidable 1.4034.Versión:Versión de acero:
bruñido, endurecido y pulido
Versión de acero inoxidable:
acabado natural, endurecido y pulidoIndicación:Casquillo adecuado para perno de bloqueo de alta calidad con clavija de bloqueo cónica 03089.Montaje:Para aumentar la precisión de la coaxialidad, los soportes del casquillo y del perno de bloqueo de alta calidad se pueden fabricar de forma conjunta.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03089 Casquillos cónicos

127 kB

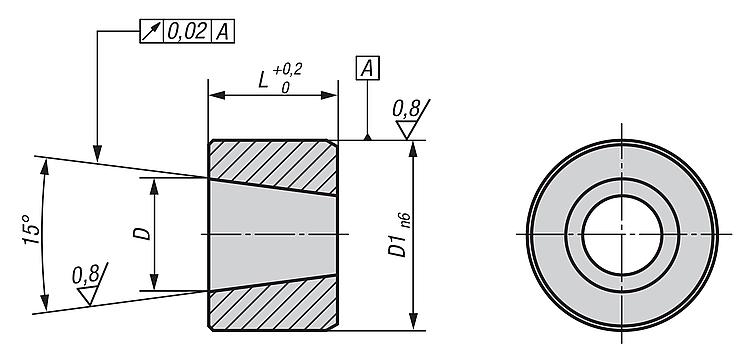

Planos

Selección/filtro de artículos

Referencia	Material del cuerpo de base	D	D1	L	Precio
03089-9105	acero	5	8	6	208.60 MXN
03089-9106	acero	6	10	7	222.04 MXN
03089-9108	acero	8	13,5	9,5	235.76 MXN
03089-9110	acero	10	17	11,5	248.92 MXN
03089-91005	acero inoxidable	5	8	6	271.32 MXN
03089-91006	acero inoxidable	6	10	7	288.68 MXN
03089-91008	acero inoxidable	8	13,5	9,5	294.84 MXN
03089-91010	acero inoxidable	10	17	11,5	311.64 MXN
