03099-10Pasadores de bloqueo de acero inoxidable |
Volver |
|
|
DescripciónDescripción del producto:Los pasadores de bloqueo se usan para aplicaciones en que hay que impedir el cambio de la posición de bloqueo por fuerzas transversales. Si se gira el pestillo 180°, se recoge la clavija de bloqueo y entonces se puede cambiar la posición de bloqueo. La muesca de enclavamiento hace que el pestillo se mantenga en esta posición, con lo que la clavija de bloqueo permanece retraída.Material:Pestillo 1.4308.
Casquillo 1.4301.
Clavija de bloqueo 1.4305.
Muelle de compresión 1.4310.
Tapa del pestillo de termoplástico PA.Versión:Casquillo y pestillo de acabado natural.
Clavija de bloqueo pulida y con acabado natural.
Muelle de compresión con acabado natural.

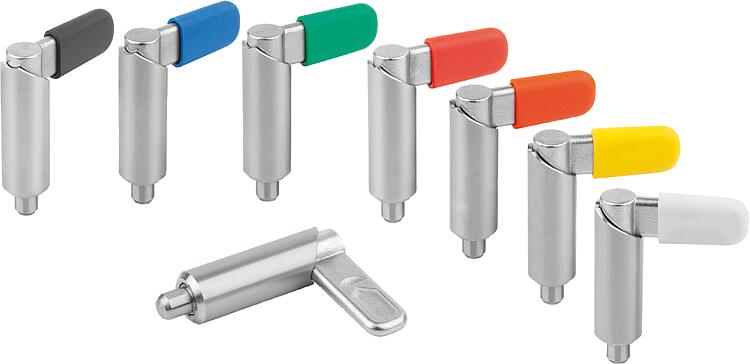

Tapa del pestillo de varios colores:
- gris antracita RAL 7021.
- naranja puro RAL 2004.
- amarillo colza RAL 1021.
- rojo tráfico RAL 3020.
- verde señal RAL 6032.
- azul tráfico RAL 5017.
- gris claro RAL 7035Indicación:Si el pestillo de bloqueo se suelda, hay que fijar el casquillo para que el resorte no sufra daños térmicos por las elevadas temperaturas.Ventajas:Si se gira el pestillo 180°, se recoge la clavija de bloqueo.
Alternativamente con tapas de pestillo de plástico de color.
Casquillo liso, se puede conectar mediante casquillo de ajuste.A petición:Modelos especiales.
Accesorios:Casquillos de posicionamiento 03099-50, 03099-60, 03099-61.

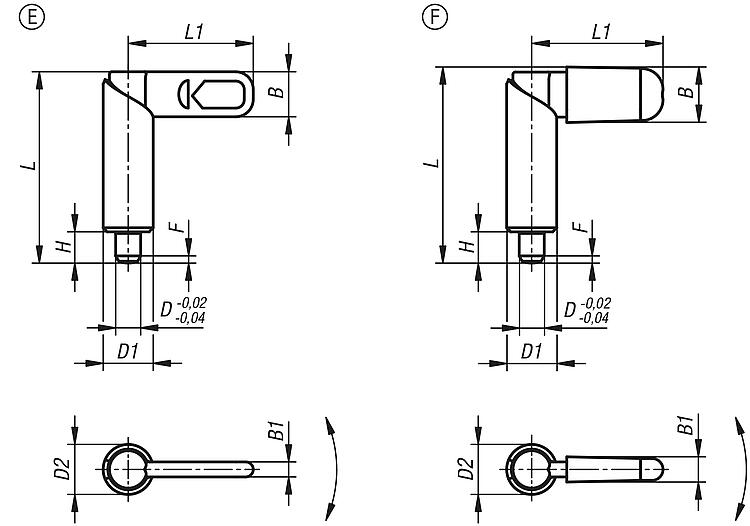

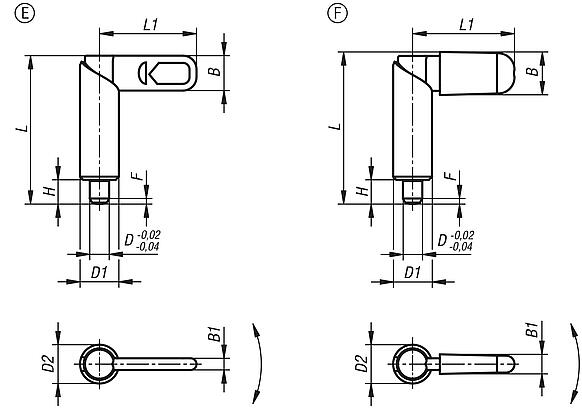

Indicación sobre el dibujo:Forma E: sin tapa de pestillo

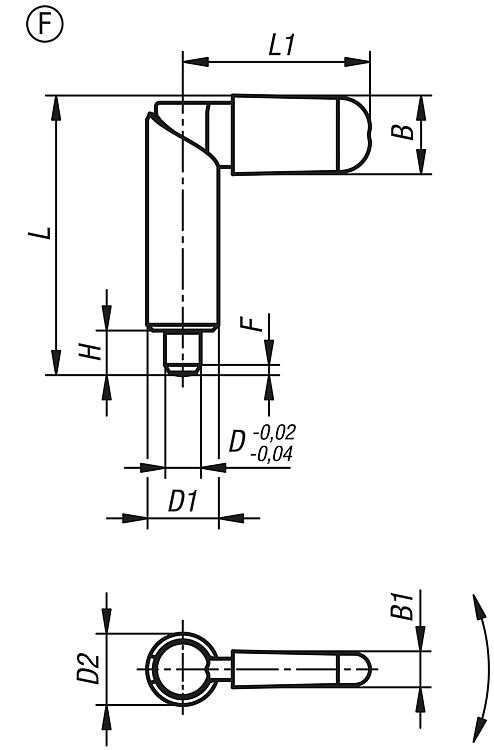

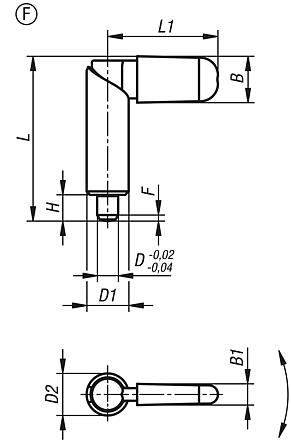

Forma F: con tapa de pestillo DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|
| Referencia | Forma | D | D1 | L | L1 | B | B1 | H | F x 30° | Fuerza del
muelle inicial
F1 aprox. N | Fuerza del
muelle final
F2 aprox. N | CAD | Acc. | Precio | Pedir |
|---|
| 03099-10-1080410 | E | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 8 | 14 |  | | 370.16 MXN | | | 03099-10-1080510 | E | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 8 | 14 | | | 370.16 MXN | | | 03099-10-1080610 | E | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 8 | 14 | | | 370.16 MXN | | | 03099-10-1080512 | E | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 8 | 14 | | | 406.56 MXN | | | 03099-10-1080612 | E | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 8 | 14 | | | 406.56 MXN | | | 03099-10-1080812 | E | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 8 | 14 | | | 406.56 MXN | | | 03099-10-1080616 | E | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 15 | 35 | | | 444.08 MXN | | | 03099-10-1080816 | E | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 15 | 35 | | | 444.08 MXN | | | 03099-10-1081016 | E | 10 | 16 | 62,8 | 41,5 | 16,6 | 7 | 10 | 2,8 | 15 | 35 | | | 444.08 MXN | | | 03099-10-1080820 | E | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 20 | 60 | | | 528.64 MXN | | | 03099-10-1081020 | E | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 20 | 60 | | | 528.64 MXN | | | 03099-10-1081220 | E | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 20 | 60 | | | 528.64 MXN | |
|
Pasadores de bloqueo de acero inoxidable, forma F, con tapa de pestillo |
Más información |
Selección/filtro de artículos |
|
| Referencia | Forma | Color
del componente | D | D1 | L | L1 | B | B1 | H | F x 30° | Fuerza del
muelle inicial
F1 aprox. N | Fuerza del
muelle final
F2 aprox. N | CAD | Acc. | Precio | Pedir |
|---|
| 03099-10-1090410 | F | gris antracita RAL 7021 | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 8 | 14 | | | 386.96 MXN | | | 03099-10-1090510 | F | gris antracita RAL 7021 | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 8 | 14 | | | 386.96 MXN | | | 03099-10-1090610 | F | gris antracita RAL 7021 | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 8 | 14 | | | 386.96 MXN | | | 03099-10-1090512 | F | gris antracita RAL 7021 | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 8 | 14 | | | 423.36 MXN | | | 03099-10-1090612 | F | gris antracita RAL 7021 | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 8 | 14 | | | 423.36 MXN | | | 03099-10-1090812 | F | gris antracita RAL 7021 | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 8 | 14 | | | 423.36 MXN | | | 03099-10-1090616 | F | gris antracita RAL 7021 | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 15 | 35 | | | 460.60 MXN | | | 03099-10-1090816 | F | gris antracita RAL 7021 | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 15 | 35 | | | 460.60 MXN | | | 03099-10-1091016 | F | gris antracita RAL 7021 | 10 | 16 | 62,8 | 41,5 | 16,6 | 7 | 10 | 2,8 | 15 | 35 | | | 460.60 MXN | | | 03099-10-1090820 | F | gris antracita RAL 7021 | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 20 | 60 | | | 545.16 MXN | | | 03099-10-1091020 | F | gris antracita RAL 7021 | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 20 | 60 | | | 545.16 MXN | | | 03099-10-1091220 | F | gris antracita RAL 7021 | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 20 | 60 | | | 545.16 MXN | | | 03099-10-10904102 | F | naranja puro RAL 2004 | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 8 | 14 | | | 386.96 MXN | | | 03099-10-10905102 | F | naranja puro RAL 2004 | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 8 | 14 | | | 386.96 MXN | | | 03099-10-10906102 | F | naranja puro RAL 2004 | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 8 | 14 | | | 386.96 MXN | | | 03099-10-10905122 | F | naranja puro RAL 2004 | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 8 | 14 | | | 423.36 MXN | | | 03099-10-10906122 | F | naranja puro RAL 2004 | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 8 | 14 | | | 423.36 MXN | | | 03099-10-10908122 | F | naranja puro RAL 2004 | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 8 | 14 | | | 423.36 MXN | | | 03099-10-10906162 | F | naranja puro RAL 2004 | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 15 | 35 | | | 460.60 MXN | | | 03099-10-10908162 | F | naranja puro RAL 2004 | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 15 | 35 | | | 460.60 MXN | | | 03099-10-10910162 | F | naranja puro RAL 2004 | 10 | 16 | 62,8 | 41,5 | 16,6 | 7 | 10 | 2,8 | 15 | 35 | | | 460.60 MXN | | | 03099-10-10908202 | F | naranja puro RAL 2004 | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 20 | 60 | | | 545.16 MXN | | | 03099-10-10910202 | F | naranja puro RAL 2004 | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 20 | 60 | | | 545.16 MXN | | | 03099-10-10912202 | F | naranja puro RAL 2004 | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 20 | 60 | | | 545.16 MXN | | | 03099-10-109041016 | F | amarillo colza RAL 1021 | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 8 | 14 | | | 386.96 MXN | | | 03099-10-109051016 | F | amarillo colza RAL 1021 | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 8 | 14 | | | 386.96 MXN | | | 03099-10-109061016 | F | amarillo colza RAL 1021 | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 8 | 14 | | | 386.96 MXN | | | 03099-10-109051216 | F | amarillo colza RAL 1021 | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 8 | 14 | | | 423.36 MXN | | | 03099-10-109061216 | F | amarillo colza RAL 1021 | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 8 | 14 | | | 423.36 MXN | | | 03099-10-109081216 | F | amarillo colza RAL 1021 | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 8 | 14 | | | 423.36 MXN | | | 03099-10-109061616 | F | amarillo colza RAL 1021 | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 15 | 35 | | | 460.60 MXN | | | 03099-10-109081616 | F | amarillo colza RAL 1021 | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 15 | 35 | | | 460.60 MXN | | | 03099-10-109101616 | F | amarillo colza RAL 1021 | 10 | 16 | 62,8 | 41,5 | 16,6 | 7 | 10 | 2,8 | 15 | 35 | | | 460.60 MXN | | | 03099-10-109082016 | F | amarillo colza RAL 1021 | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 20 | 60 | | | 545.16 MXN | | | 03099-10-109102016 | F | amarillo colza RAL 1021 | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 20 | 60 | | | 545.16 MXN | | | 03099-10-109122016 | F | amarillo colza RAL 1021 | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 20 | 60 | | | 545.16 MXN | | | 03099-10-109041084 | F | rojo tráfico RAL 3020 | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 8 | 14 | | | 386.96 MXN | | | 03099-10-109051084 | F | rojo tráfico RAL 3020 | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 8 | 14 | | | 386.96 MXN | | | 03099-10-109061084 | F | rojo tráfico RAL 3020 | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 8 | 14 | | | 386.96 MXN | | | 03099-10-109051284 | F | rojo tráfico RAL 3020 | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 8 | 14 | | | 423.36 MXN | | | 03099-10-109061284 | F | rojo tráfico RAL 3020 | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 8 | 14 | | | 423.36 MXN | | | 03099-10-109081284 | F | rojo tráfico RAL 3020 | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 8 | 14 | | | 423.36 MXN | | | 03099-10-109061684 | F | rojo tráfico RAL 3020 | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 15 | 35 | | | 460.60 MXN | | | 03099-10-109081684 | F | rojo tráfico RAL 3020 | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 15 | 35 | | | 460.60 MXN | | | 03099-10-109101684 | F | rojo tráfico RAL 3020 | 10 | 16 | 62,8 | 41,5 | 16,6 | 7 | 10 | 2,8 | 15 | 35 | | | 460.60 MXN | | | 03099-10-109082084 | F | rojo tráfico RAL 3020 | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 20 | 60 | | | 545.16 MXN | | | 03099-10-109102084 | F | rojo tráfico RAL 3020 | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 20 | 60 | | | 545.16 MXN | | | 03099-10-109122084 | F | rojo tráfico RAL 3020 | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 20 | 60 | | | 545.16 MXN | | | 03099-10-109041086 | F | verde señal RAL 6032 | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 8 | 14 | | | 386.96 MXN | | | 03099-10-109051086 | F | verde señal RAL 6032 | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 8 | 14 | | | 386.96 MXN | | | 03099-10-109061086 | F | verde señal RAL 6032 | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 8 | 14 | | | 386.96 MXN | | | 03099-10-109051286 | F | verde señal RAL 6032 | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 8 | 14 | | | 423.36 MXN | | | 03099-10-109061286 | F | verde señal RAL 6032 | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 8 | 14 | | | 423.36 MXN | | | 03099-10-109081286 | F | verde señal RAL 6032 | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 8 | 14 | | | 423.36 MXN | | | 03099-10-109061686 | F | verde señal RAL 6032 | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 15 | 35 | | | 460.60 MXN | | | 03099-10-109081686 | F | verde señal RAL 6032 | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 15 | 35 | | | 460.60 MXN | | | 03099-10-109101686 | F | verde señal RAL 6032 | 10 | 16 | 62,8 | 41,5 | 16,6 | 7 | 10 | 2,8 | 15 | 35 | | | 460.60 MXN | | | 03099-10-109082086 | F | verde señal RAL 6032 | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 20 | 60 | | | 545.16 MXN | | | 03099-10-109102086 | F | verde señal RAL 6032 | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 20 | 60 | | | 545.16 MXN | | | 03099-10-109122086 | F | verde señal RAL 6032 | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 20 | 60 | | | 545.16 MXN | | | 03099-10-109041087 | F | azul tráfico RAL 5017 | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 8 | 14 | | | 386.96 MXN | | | 03099-10-109051087 | F | azul tráfico RAL 5017 | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 8 | 14 | | | 386.96 MXN | | | 03099-10-109061087 | F | azul tráfico RAL 5017 | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 8 | 14 | | | 386.96 MXN | | | 03099-10-109051287 | F | azul tráfico RAL 5017 | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 8 | 14 | | | 423.36 MXN | | | 03099-10-109061287 | F | azul tráfico RAL 5017 | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 8 | 14 | | | 423.36 MXN | | | 03099-10-109081287 | F | azul tráfico RAL 5017 | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 8 | 14 | | | 423.36 MXN | | | 03099-10-109061687 | F | azul tráfico RAL 5017 | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 15 | 35 | | | 460.60 MXN | | | 03099-10-109081687 | F | azul tráfico RAL 5017 | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 15 | 35 | | | 460.60 MXN | | | 03099-10-109101687 | F | azul tráfico RAL 5017 | 10 | 16 | 62,8 | 41,5 | 16,6 | 7 | 10 | 2,8 | 15 | 35 | | | 460.60 MXN | | | 03099-10-109082087 | F | azul tráfico RAL 5017 | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 20 | 60 | | | 545.16 MXN | | | 03099-10-109102087 | F | azul tráfico RAL 5017 | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 20 | 60 | | | 545.16 MXN | | | 03099-10-109122087 | F | azul tráfico RAL 5017 | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 20 | 60 | | | 545.16 MXN | | | 03099-10-109041088 | F | gris claro RAL 7035 | 4 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1 | 8 | 14 | | | 386.96 MXN | | | 03099-10-109051088 | F | gris claro RAL 7035 | 5 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,3 | 8 | 14 | | | 386.96 MXN | | | 03099-10-109061088 | F | gris claro RAL 7035 | 6 | 10 | 39,5 | 26,3 | 10,9 | 4,9 | 6 | 1,8 | 8 | 14 | | | 386.96 MXN | | | 03099-10-109051288 | F | gris claro RAL 7035 | 5 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,3 | 8 | 14 | | | 423.36 MXN | | | 03099-10-109061288 | F | gris claro RAL 7035 | 6 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 1,8 | 8 | 14 | | | 423.36 MXN | | | 03099-10-109081288 | F | gris claro RAL 7035 | 8 | 12 | 48,4 | 31,1 | 12,9 | 5,7 | 8 | 2,3 | 8 | 14 | | | 423.36 MXN | | | 03099-10-109061688 | F | gris claro RAL 7035 | 6 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 1,8 | 15 | 35 | | | 460.60 MXN | | | 03099-10-109081688 | F | gris claro RAL 7035 | 8 | 16 | 62,3 | 41,5 | 16,6 | 7 | 10 | 2,3 | 15 | 35 | | | 460.60 MXN | | | 03099-10-109101688 | F | gris claro RAL 7035 | 10 | 16 | 62,8 | 41,5 | 16,6 | 7 | 10 | 2,8 | 15 | 35 | | | 460.60 MXN | | | 03099-10-109082088 | F | gris claro RAL 7035 | 8 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,3 | 20 | 60 | | | 545.16 MXN | | | 03099-10-109102088 | F | gris claro RAL 7035 | 10 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 2,8 | 20 | 60 | | | 545.16 MXN | | | 03099-10-109122088 | F | gris claro RAL 7035 | 12 | 20 | 72,3 | 51,3 | 20,5 | 8,5 | 12 | 3 | 20 | 60 | | | 545.16 MXN | |
|
