        Casquillos de muelle, forma A

Descripción del artículo/Imágenes del producto

DescripciónMaterial:

Manguito de acero o acero inoxidable 1.4303.
Muelle de compresión de acero inoxidable 1.4310.

Versión:Manguito de acero niquelado, acero inoxidable con acabado natural.
Muelle de compresión con acabado natural.Indicación:Los casquillos de muelle se utilizan sobre todo como elementos de fijación y posicionamiento.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03078_A Casquillos de muelle, forma A

164 kB

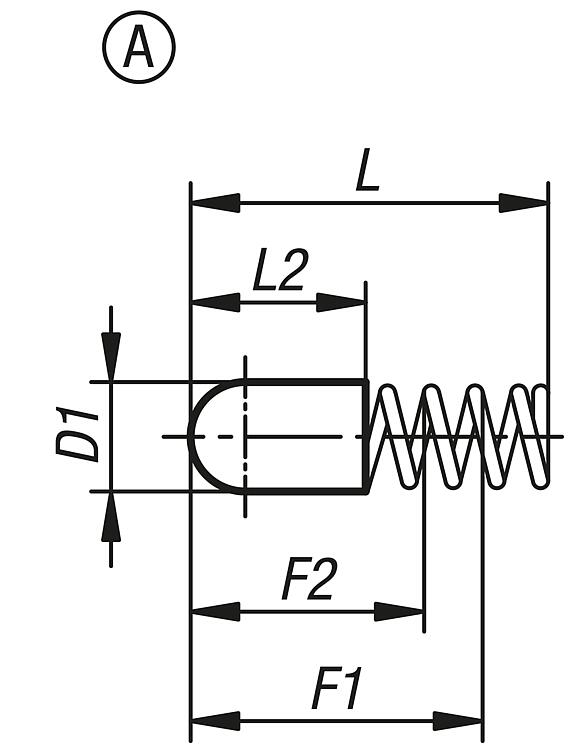

Planos

Selección/filtro de artículos

Referencia	Material del cuerpo de base	Forma	D1	L	L2	L con F1	L con F2	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	Rigidez del muelle N/mm	Precio
03078-112216	acero	A	2,2	16	7,8	12	10,5	2,2	3	0,53	8.40 MXN
03078-112608	acero	A	2,6	8	3,8	6,5	5,2	1,1	2	0,7	8.40 MXN
03078-113012	acero	A	3	12	6	9	8,7	6,2	6,8	2	8.40 MXN
03078-113016	acero	A	3	16	8,5	13	10,7	4,8	8,4	1,6	8.40 MXN
03078-113412	acero	A	3,4	12	6	9	7,8	5	7	1,69	8.40 MXN
03078-113415	acero	A	3,4	15	7,3	12	8,2	5,9	13,3	1,95	8.40 MXN
03078-114014	acero	A	4	14	8	12	9	5	12,3	2,45	8.40 MXN
03078-115016	acero	A	5	16	8	13	10,4	8	15	2,7	9.80 MXN
03078-123016	acero inoxidable	A	3	16	8	13	10,6	4,8	8,6	1,6	9.24 MXN
