        Piezas de presión con resorte, hexágono interior y bola, acero, con seguro de rosca
        Piezas de presión con resorte, hexágono interior y bola, fuerza del muelle estándar, con seguro de rosca

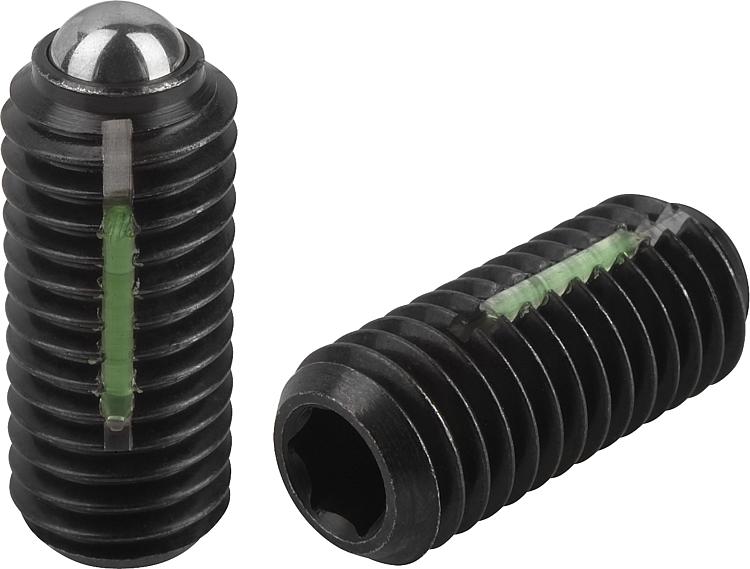

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Manguito de acero, clase de resistencia 5.8.
Bola de acero.
Resorte de acero para muelles cl. D.

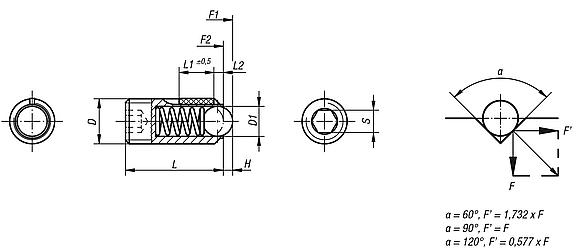

Seguro roscado de nylon.Versión:Bruñido. Bola endurecida.Indicación sobre el dibujo:

L2 = aprox. dos filetes

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03031 Piezas de presión con resorte, hexágono interior y bola, fuerza del muelle estándar, con seguro de rosca

153 kB

Ficha de datos 03031_SV Piezas de presión con resorte, hexágono interior y bola, fuerza del muelle estándar, con seguro de rosca

153 kB

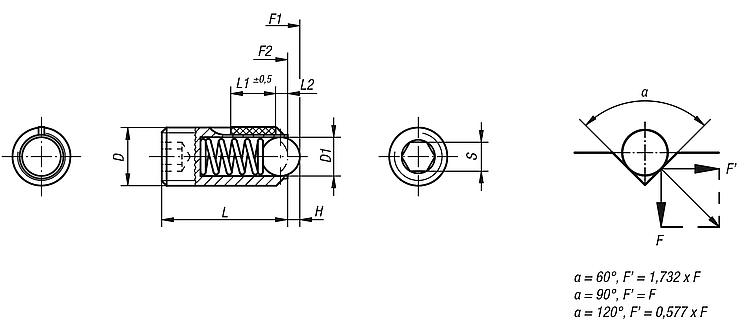

Planos

Selección/filtro de artículos

Referencia	D	D1	H	L	L1	S	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	Par de apriete aprox. Nm	Par de desenroscado aprox. Nm	Precio
03031-03	M3	1,5	0,4	9	4	1,5	1,5	3	0,1	0,07	65.80 MXN
03031-04	M4	2,5	0,8	10	5	2	4	10	0,18	0,12	56.84 MXN
03031-05	M5	3	0,9	14	6	2,5	6	11	0,12	0,08	56.00 MXN
03031-06	M6	3,5	1	15	7	3	9	13	0,44	0,21	53.48 MXN
03031-08	M8	5	1,5	18	8	4	15	30	1,1	0,38	64.96 MXN
03031-10	M10	6	2	23	9	5	20	40	1,3	0,6	70.56 MXN
03031-12	M12	8	2,5	26	10	6	30	55	2	1,3	120.12 MXN
03031-16	M16	10	3,5	33	14	8	65	125	3,9	3	171.36 MXN
