        Piezas de presión con resorte, hexágono interior y bola, acero
        Piezas de presión con resorte, hexágono interior y bola, acero, fuerza del muelle reforzada

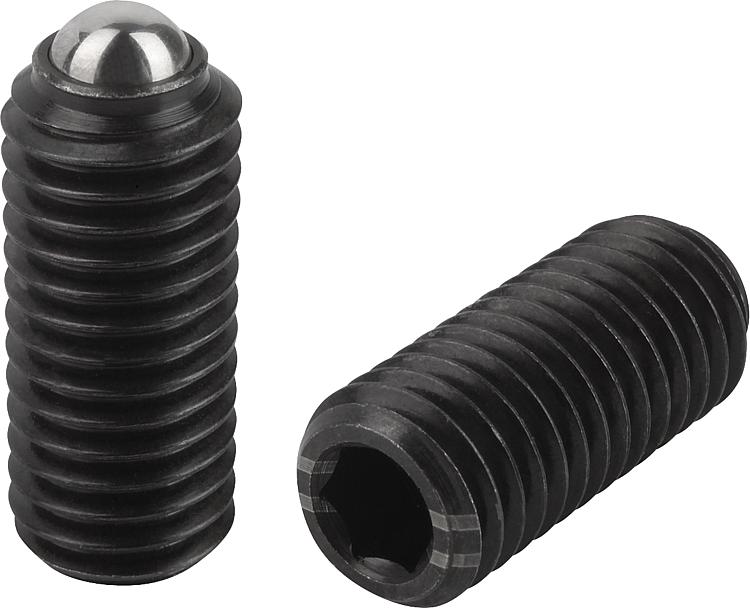

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Manguito de acero, clase de resistencia 5.8.
Bola de acero.
Muelle de acero para muelles cl. D.Versión:Bruñido. Bola endurecida.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03030_VF Piezas de presión con resorte, hexágono interior y bola, acero, fuerza del muelle reforzada

160 kB

Planos

Selección/filtro de artículos

Referencia	D	D1	C=Carrera	L	S	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	Precio
03030-203	M3	1,5	0,4	9	1,5	5	7	60.20 MXN
03030-204	M4	2,5	0,8	10	2	12	22	46.06 MXN
03030-205	M5	3	0,9	14	2,5	19	30	46.06 MXN
03030-206	M6	3,5	1	15	3	28	40	46.06 MXN
03030-208	M8	5	1,5	18	4	47	73	59.30 MXN
03030-210	M10	6	2	23	5	66	100	67.13 MXN
03030-212	M12	8	2,5	26	6	66	120	88.49 MXN
03030-216	M16	10	3,5	33	8	90	180	117.39 MXN
03030-220	M20	12	4,5	43	10	115	240	158.03 MXN
03030-224	M24	15	5,5	48	12	130	270	273.31 MXN
