        Piezas de presión con resorte, hexágono interior y perno de presión de POM, acero

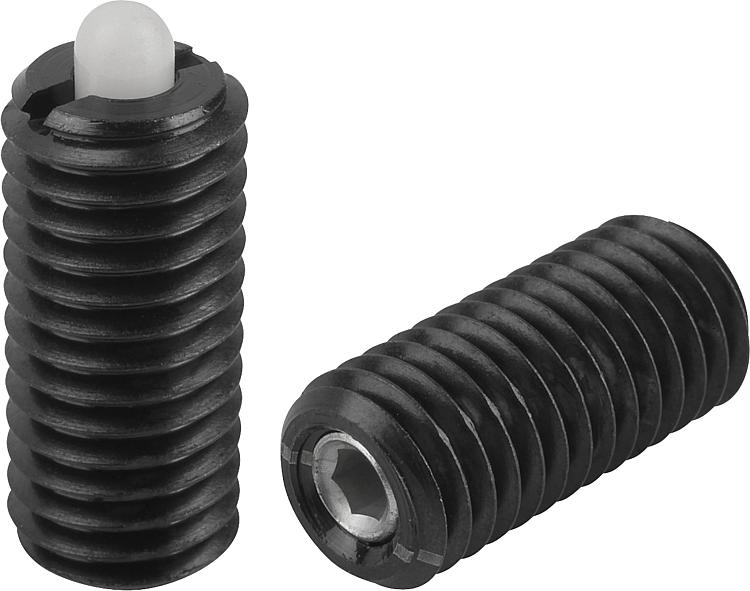

        Piezas de presión con resorte, hexágono interior y perno de presión, fuerza del muelle ligera

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Manguito de acero, clase de resistencia 5.8.
Perno de presión de POM.

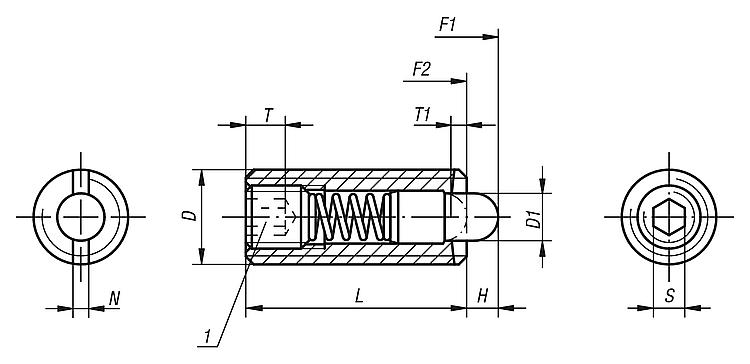

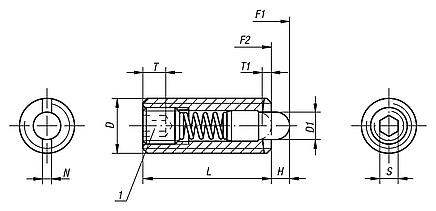

Muelle de acero para muelles cl. D.Versión:Bruñido.Indicación sobre el dibujo:

1) Tornillo de sujeción pegado

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03050 Piezas de presión con resorte, hexágono interior y perno de presión, fuerza del muelle ligera

193 kB

Planos

Selección/filtro de artículos

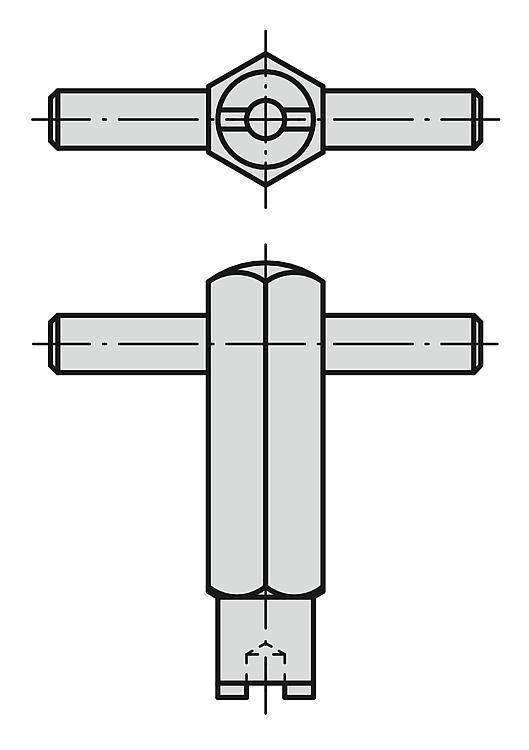

Referencia	D	D1	H	L	T1	N	S	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	Referencia de la lave de montaje	Precio
03050-104	M4	1,5	1,5	15	0,6	0,6	1,3	2	7	03040-904	59.92 MXN
03050-105	M5	2,4	2,3	18	0,8	0,8	1,5	3	10	03040-905	61.04 MXN
03050-106	M6	2,7	2,5	20	1	1	2	3	9	03040-906	63.28 MXN
03050-108	M8	3,5	3	22	1,4	1,2	2,5	4	16	03040-908	69.72 MXN
03050-110	M10	4	3	22	1,4	1,6	3	4	16	03040-910	83.72 MXN
03050-112	M12	6	4	28	2	2	4	5	27	03040-912	106.12 MXN
03050-116	M16	7,5	5	32	2,5	2,5	5	20	45	03040-916	133.00 MXN
