        Piezas de presión con resorte, ranura y bola, acero
        Piezas de presión con resorte, ranura y bola, fuerza del muelle estándar

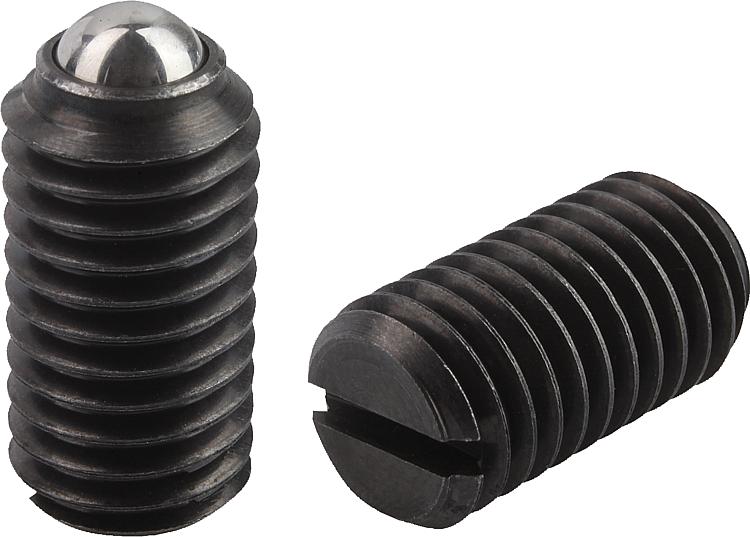

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Manguito de acero, clase de resistencia 5.8.
Bola de acero.
Muelle de acero para muelles cl. D.Versión:Bruñido. Bola endurecida.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03000 Piezas de presión con resorte, ranura y bola, fuerza del muelle estándar

167 kB

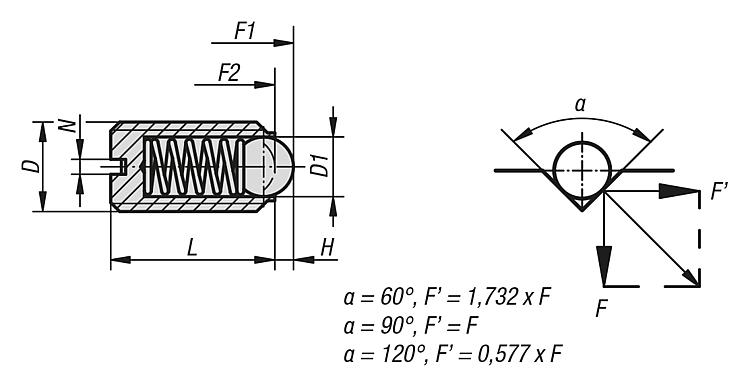

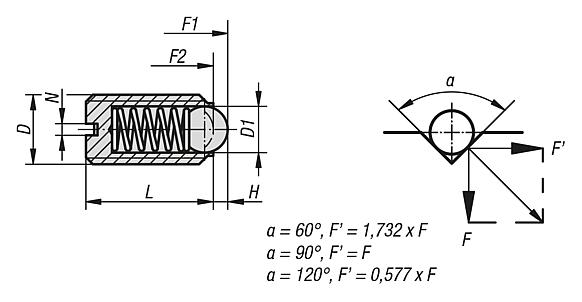

Planos

Selección/filtro de artículos

Referencia	D	D1	L	H	N	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	Precio
03000-03	M3	1,5	7	0,4	0,4	1,5	3	27.72 MXN
03000-04	M4	2,5	9	0,8	0,6	4	10	21.00 MXN
03000-05	M5	3	12	0,9	0,8	6	11	21.00 MXN
03000-06	M6	3,5	14	1	1	9	13	21.00 MXN
03000-08	M8	5	16	1,5	1,2	15	30	28.28 MXN
03000-10	M10	6	19	2	1,6	20	40	29.40 MXN
03000-12	M12	8	22	2,5	2	30	55	45.64 MXN
03000-16	M16	10	24	3,5	2,5	65	125	60.76 MXN
03000-20	M20	12	30	4,5	2,5	80	160	91.56 MXN
