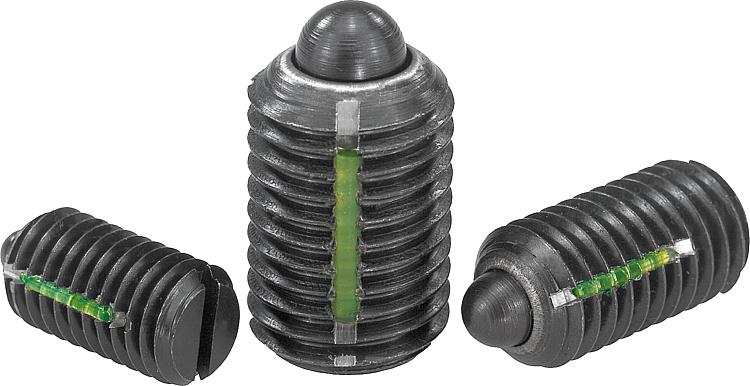

        Piezas de presión con resorte, ranura y perno de presión, acero, con seguro de rosca

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Manguito de acero, clase de resistencia 5.8.
Perno de presión de acero.
Resorte de acero para muelles cl. D.

Seguro roscado de nylon.Versión:Bruñido. Perno de presión endurecido.Indicación sobre el dibujo:

L2 = aprox. dos filetes

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03021 Piezas de presión con resorte, ranura y perno de presión, acero, con seguro de rosca

196 kB

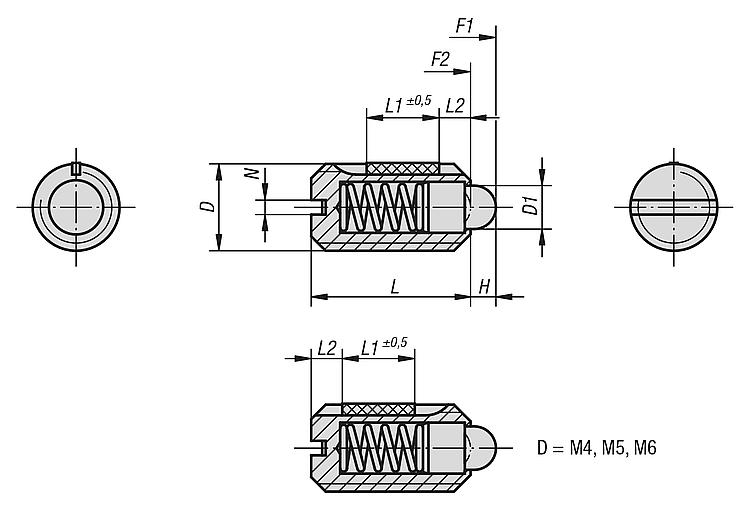

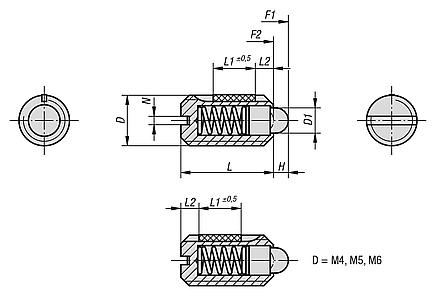

Planos (vista completa)

Piezas de presión con resorte, ranura y perno de presión, fuerza del muelle estándar, con seguro de rosca

Más información

Planos

Piezas de presión con resorte, ranura y perno de presión, fuerza del muelle estándar, con seguro de rosca

Selección/filtro de artículos

Referencia	D	D1	H	L	L1	N	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	Par de apriete aprox. Nm	Par de desenroscado aprox. Nm	Precio
03021-04	M4	1,8	1,5	9	5	0,6	6	20	0,18	0,12	38.92 MXN
03021-05	M5	2,4	2	12	6	0,8	6	20	0,12	0,08	39.20 MXN
03021-06	M6	2,7	2	14	7	1	7	20	0,44	0,21	39.76 MXN
03021-08	M8	4	2	16	8	1,2	15	30	1,1	0,38	45.36 MXN
03021-10	M10	4,5	2,5	19	9	1,6	20	35	1,36	0,62	48.44 MXN
03021-12	M12	6	3,5	22	10	2	30	55	2,11	1,41	95.20 MXN
03021-16	M16	8,5	4,5	24	14	2,5	45	100	3,95	3,05	141.96 MXN

Piezas de presión con resorte, ranura y perno de presión, fuerza del muelle ligera, con seguro de rosca

Más información

Planos

Piezas de presión con resorte, ranura y perno de presión, fuerza del muelle ligera, con seguro de rosca

Selección/filtro de artículos

Referencia	D	D1	H	L	L1	N	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	Par de apriete aprox. Nm	Par de desenroscado aprox. Nm	Precio
03021-104	M4	1,8	1,5	9	5	0,6	3	10	0,18	0,12	42.56 MXN
03021-105	M5	2,4	2	12	6	0,8	3	10	0,12	0,08	42.56 MXN
03021-106	M6	2,7	2	14	7	1	4	10	0,44	0,21	43.40 MXN
03021-108	M8	4	2	16	8	1,2	7	15	1,1	0,38	49.00 MXN
03021-110	M10	4,5	2,5	19	9	1,6	9	16	1,36	0,62	50.96 MXN
03021-112	M12	6	3,5	22	10	2	14	26	2,11	1,41	100.24 MXN
03021-116	M16	8,5	4,5	24	14	2,5	22	50	3,95	3,05	147.00 MXN

Piezas de presión con resorte, ranura y perno de presión, fuerza del muelle reforzada, con seguro de rosca

Más información

Planos

Piezas de presión con resorte, ranura y perno de presión, fuerza del muelle reforzada, con seguro de rosca

Selección/filtro de artículos

Referencia	D	D1	H	L	L1	N	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	Par de apriete aprox. Nm	Par de desenroscado aprox. Nm	Precio
03021-205	M5	2,4	2	12	6	0,8	9	25	0,12	0,08	43.12 MXN
03021-206	M6	2,7	2	14	7	1	11	25	0,44	0,21	43.68 MXN
03021-208	M8	4	2	16	8	1,2	22	43	1,1	0,38	49.56 MXN
03021-210	M10	4,5	2,5	19	9	1,6	20	54	1,36	0,62	52.08 MXN
03021-212	M12	6	3,5	22	10	2	36	94	2,11	1,41	101.64 MXN
03021-216	M16	8,5	4,5	24	14	2,5	60	110	3,99	3,05	148.12 MXN
