        Piezas de presión con resorte, ranura y perno de presión, acero inoxidable, con seguro de rosca
        Piezas de presión con resorte, ranura y perno de presión, fuerza del muelle reforzada, con seguro de rosca

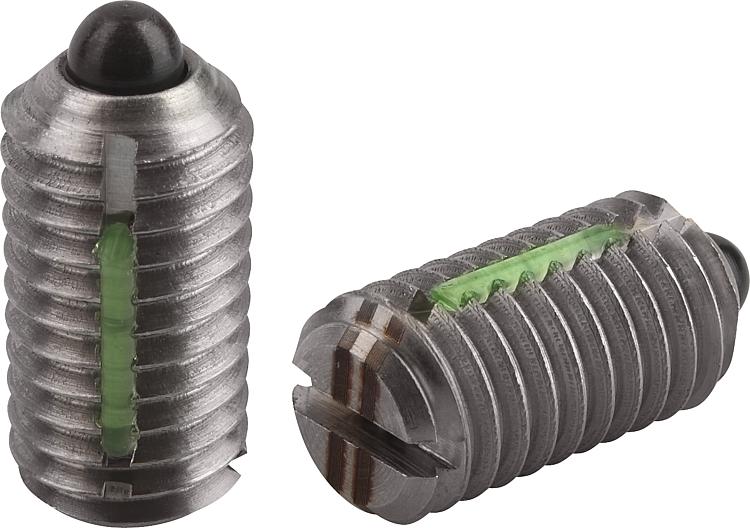

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Manguito 1.4305.
Perno de presión 1.4034.
Resorte 1.4310.

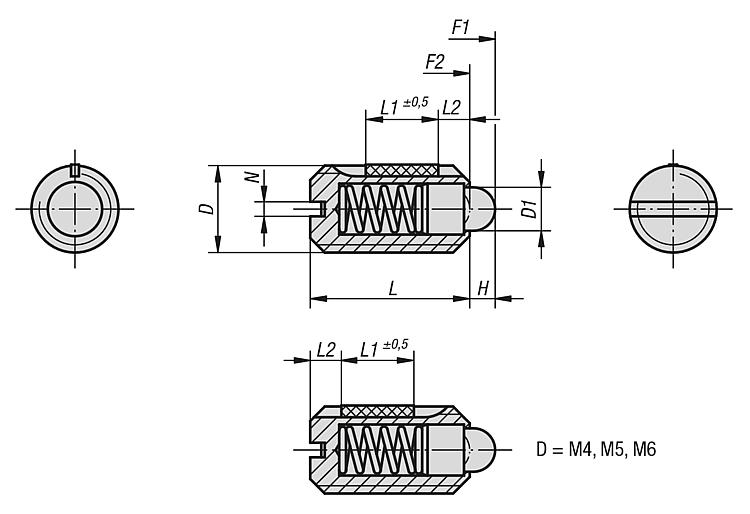

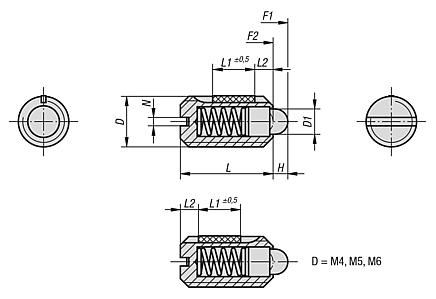

Seguro roscado de nylon.Versión:Acabado natural. Perno de presión endurecido.Indicación sobre el dibujo:

L2 = aprox. dos filetes

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03026 Piezas de presión con resorte, ranura y perno de presión, fuerza del muelle reforzada, con seguro de rosca

227 kB

Piezas de presión con resorte con bloqueo para roscas LONG-LOK

1,5 MB

Planos

Selección/filtro de artículos

Referencia	D	D1	H	L	L1	N	Fuerza del muelle inicial F1 aprox. N	Fuerza del muelle final F2 aprox. N	Par de apriete aprox. Nm	Par de desenroscado aprox. Nm	Precio
03026-205	M5	2,4	2	12	6	0,8	9	25	0,12	0,08	89.88 MXN
03026-206	M6	2,7	2	14	7	1	11	25	0,44	0,21	89.88 MXN
03026-208	M8	4	2	16	8	1,2	22	43	1,1	0,38	112.28 MXN
03026-210	M10	4,5	2,5	19	9	1,6	20	54	1,36	0,62	127.12 MXN
03026-212	M12	6	3,5	22	10	2	36	94	2,11	1,41	199.08 MXN
03026-216	M16	8,5	4,5	24	14	2,5	60	110	3,99	3,05	279.44 MXN
