        Piezas de presión laterales con resorte y sin junta

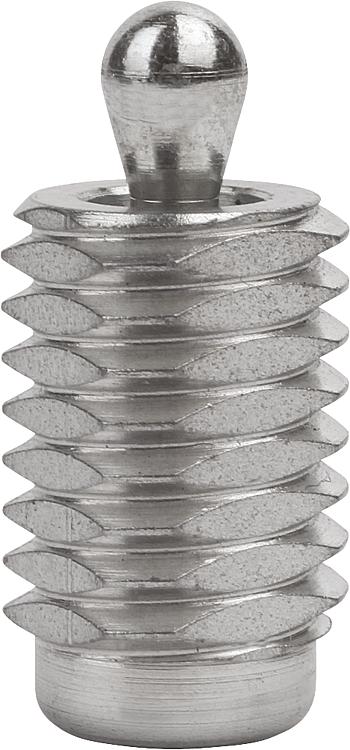

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Acero.Versión:Perno de presión de acero endurecido y cincado.
Manguito azul cincado.Indicación:Las piezas de presión laterales con resorte y casquillo roscado se pueden ajustar de forma individual a la pieza que se vaya a sujetar. Además, el casquillo roscado se puede enroscar en chapas finas, ya que se puede fijar con una o dos tuercas.
W y Z según las indicaciones del cliente.Indicación sobre el dibujo:

1) Herramienta de montaje

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 03334_OA Piezas de presión laterales con resorte y sin junta

211 kB

Planos

Selección/filtro de artículos

Referencia	Versión 2	Material del componente	L	L1	D	D1	±S	F aprox. N	X	SW	K	Referencia de la herramienta de montaje	Precio
03334-1020X12	sin junta	acero	11,5	6,7	M12	5	0,8	20	1,6	10	2x60°	03334-06	188.72 MXN
03334-1020X20	sin junta	acero	19	6,7	M12	5	0,8	20	1,6	10	2x60°	03334-06	198.52 MXN
03334-1020X27	sin junta	acero	26,5	6,7	M12	5	0,8	20	1,6	10	2x60°	03334-06	208.04 MXN
03334-1050X12	sin junta	acero	11,5	6,7	M12	5	0,8	50	1,6	10	2x60°	03334-06	188.72 MXN
03334-1050X20	sin junta	acero	19	6,7	M12	5	0,8	50	1,6	10	2x60°	03334-06	198.52 MXN
03334-1050X27	sin junta	acero	26,5	6,7	M12	5	0,8	50	1,6	10	2x60°	03334-06	208.04 MXN
03334-1100X12	sin junta	acero	11,5	6,7	M12	5	0,8	100	1,6	10	2x60°	03334-06	188.72 MXN
03334-1100X20	sin junta	acero	19	6,7	M12	5	0,8	100	1,6	10	2x60°	03334-06	198.52 MXN
03334-1100X27	sin junta	acero	26,5	6,7	M12	5	0,8	100	1,6	10	2x60°	03334-06	208.04 MXN
03334-1040X12	sin junta	acero	11,5	10,7	M12	6	1	40	1,8	10	2x60°	03334-06	198.52 MXN
03334-1040X20	sin junta	acero	19	10,7	M12	6	1	40	1,8	10	2x60°	03334-06	208.04 MXN
03334-1040X27	sin junta	acero	26,5	10,7	M12	6	1	40	1,8	10	2x60°	03334-06	217.28 MXN
03334-1075X12	sin junta	acero	11,5	10,7	M12	6	1	75	1,8	10	2x60°	03334-06	198.52 MXN
03334-1075X20	sin junta	acero	19	10,7	M12	6	1	75	1,8	10	2x60°	03334-06	208.04 MXN
03334-1075X27	sin junta	acero	26,5	10,7	M12	6	1	75	1,8	10	2x60°	03334-06	217.28 MXN
03334-1150X12	sin junta	acero	11,5	10,7	M12	6	1	100	1,8	10	2x60°	03334-06	198.52 MXN
03334-1150X20	sin junta	acero	19	10,7	M12	6	1	100	1,8	10	2x60°	03334-06	208.04 MXN
03334-1150X27	sin junta	acero	26,5	10,7	M12	6	1	100	1,8	10	2x60°	03334-06	217.28 MXN
03334-1100X16	sin junta	acero	18	16,7	M18X1,5	10	1,6	100	3,2	16	2,5x60°	03334-10	208.04 MXN
03334-1100X29	sin junta	acero	31,5	16,7	M18X1,5	10	1,6	100	3,2	16	2,5x60°	03334-10	227.92 MXN
03334-1100X43	sin junta	acero	45	16,7	M18X1,5	10	1,6	100	3,2	16	2,5x60°	03334-10	247.24 MXN
03334-1200X16	sin junta	acero	18	16,7	M18X1,5	10	1,6	150	3,2	16	2,5x60°	03334-10	208.04 MXN
03334-1200X29	sin junta	acero	31,5	16,7	M18X1,5	10	1,6	150	3,2	16	2,5x60°	03334-10	227.92 MXN
03334-1200X43	sin junta	acero	45	16,7	M18X1,5	10	1,6	150	3,2	16	2,5x60°	03334-10	247.24 MXN
03334-1300X16	sin junta	acero	18	16,7	M18X1,5	10	1,6	200	3,2	16	2,5x60°	03334-10	208.04 MXN
03334-1300X29	sin junta	acero	31,5	16,7	M18X1,5	10	1,6	200	3,2	16	2,5x60°	03334-10	227.92 MXN
03334-1300X43	sin junta	acero	45	16,7	M18X1,5	10	1,6	200	3,2	16	2,5x60°	03334-10	247.24 MXN
