Descripción del artículo/Imágenes del producto

DescripciónMaterial:Manguito y muelle de plástico.
Perno de presión de acero inoxidable.
Versión:Perno de presión de acabado natural.Indicación:Las piezas de presión laterales con resorte sirven para el posicionamiento, sujeción, retención y fijación de piezas de trabajo en aplicaciones en las que se puede generar más suciedad.
Por ejemplo: lacado y con chorro de arena.

Cálculo de medida X:
Y > = L1-D1/2, entonces X=D1/2-S
Y < L1-D1/2, entonces X =D1/2-S-((L1-D1/2-Y)*0,123)

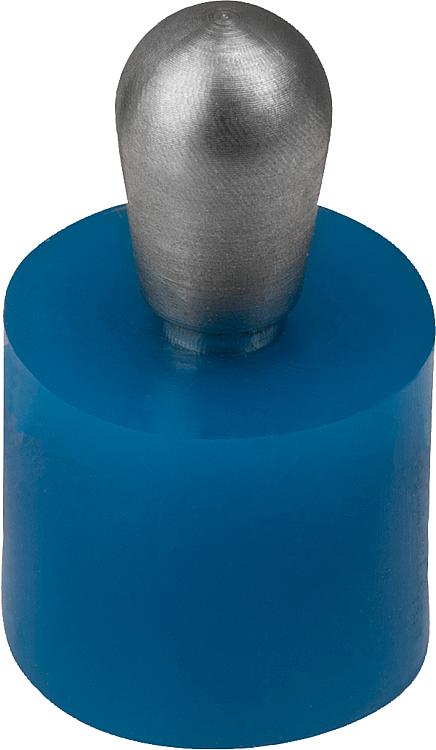

Fuerza del muelle ligera = muelles azules
Fuerza del muelle estándar = muelles rojos
Fuerza del muelle reforzada = muelles verdes
Montaje:El manguito se presiona en la perforación.
Se recomienda humedecer el manguito antes del montaje.

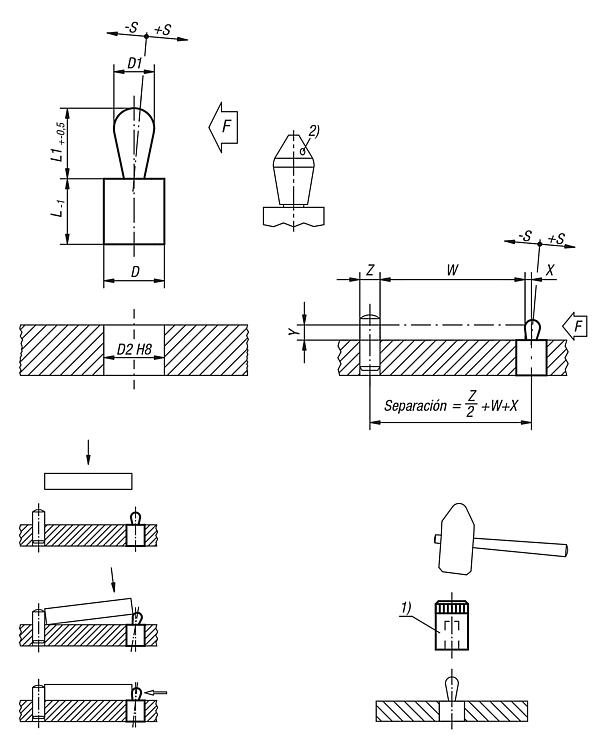

Indicación sobre el dibujo:
1) Herramienta de montaje
2) Algunos tamaños tienen una forma de clavija distinta

Y = Altura de pieza de trabajo
W = Longitud de pieza de trabajo
X = Medida de coordenadas
Z = Diámetro de tope
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 03330-01_ES Piezas de presión laterales y muelle de plástico, pernos de presión de acero inoxidable 197 kB

Planos

Piezas de presión laterales y muelle de plástico, pernos de presión de acero inoxidable

Selección/filtro de artículos

ReferenciaVersión 1Versión 2D

D1D2LL1±SF
aprox. N
Referencia de
la herramienta
de montaje
CADAcc.PrecioPedir
03330-01-110307fuerza del muelle ligeraforma de clavija diferente632,973,70,41003330-01-03 138.88 MXN
03330-01-110409fuerza del muelle ligera-847,995,20,61503330-01-04 144.76 MXN
03330-01-110509fuerza del muelle ligera-1059,997,30,83003330-01-05 159.32 MXN
03330-01-110609fuerza del muelle ligera-1069,9910,312003330-01-05 171.64 MXN
03330-01-210307fuerza del muelle estándarforma de clavija diferente635,973,70,42003330-01-03 138.88 MXN
03330-01-210409fuerza del muelle estándar-847,995,20,63003330-01-04 144.76 MXN
03330-01-210509fuerza del muelle estándar-1059,997,30,86003330-01-05 159.32 MXN
03330-01-210609fuerza del muelle estándar-1069,9910,313003330-01-05 171.64 MXN
03330-01-210813fuerza del muelle estándar-12811,91313,31,25003330-01-08 186.48 MXN
03330-01-211016fuerza del muelle estándar-161015,91616,91,68003330-01-10 196.28 MXN
03330-01-310509fuerza del muelle reforzada-1059,997,30,89003330-01-05 159.32 MXN
03330-01-310609fuerza del muelle reforzada-1069,9910,316003330-01-05 171.64 MXN
03330-01-310813fuerza del muelle reforzada-12811,91313,21,210003330-01-08 186.48 MXN
03330-01-311016fuerza del muelle reforzada-161015,91616,61,616003330-01-10 196.28 MXN
