03330_MAPiezas de presión laterales con resorte y junta, perno de... |
Volver |
|
Descripción del artículo/Imágenes del producto |
|
|

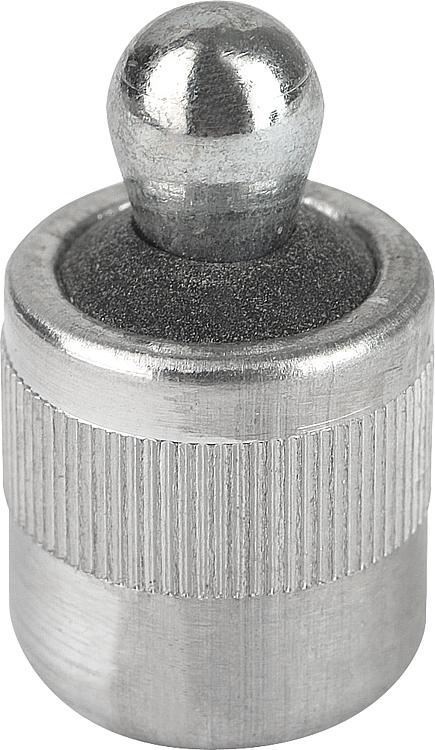

DescripciónMaterial:Manguito de aluminio. Muelle de acero.
Perno de presión de acero.Versión:Perno de presión (acero) endurecido y cincado.
Manguito azul cincado.Indicación:Las piezas de presión laterales con resorte sirven para posicionar, sujetar, sostener y fijar piezas de trabajo y otras piezas en las siguientes tareas:
grabar, rotular, taladrar, frotar, roscar, bruñir, rectificar, soldar, estañar, equipar, montar, etc.
Excéntricos adecuados para ajustar, ver 03330.

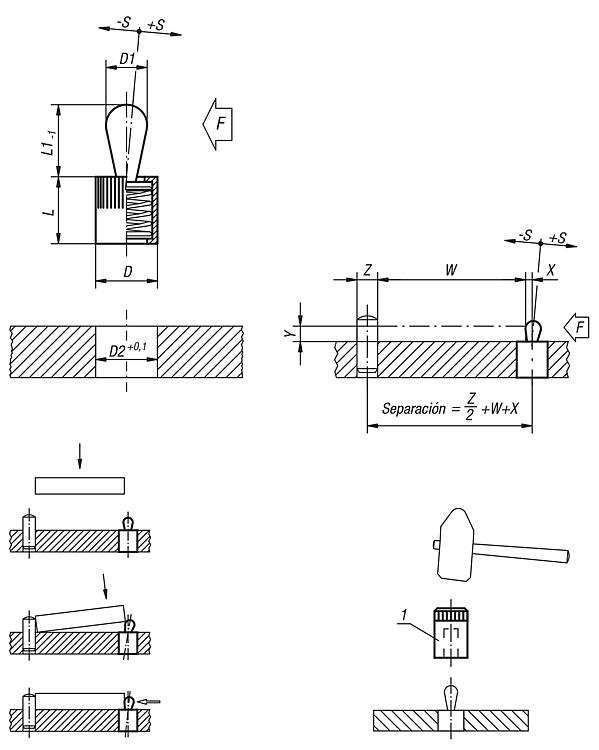

W y Z según las indicaciones del cliente.Indicación sobre el dibujo:1) Herramienta de montaje DescargarAquí figura información recopilada en formato PDF:
¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
|
Selección/filtro de artículos |
|
Referencia
| D | D1 | L | L1 | D2 | ±S | F
aprox. N | X con
Y = 1 | X con
Y = 2 | X con
Y = 3 | X con
Y = 4,5 | X con
Y = 6 | X con
Y = 8 | Referencia de
la herramienta
de montaje | CAD | Acc. | Precio | Pedir |
|---|
| 03330-22034 | 6 | 3 | 7 | 4 | 6 | 0,5 | 10 | 0,8 | 1 | 1 | 1 | 1 | 1 | 03330-03 |  |  | 141.68 MXN | | | 03330-22036 | 6 | 3 | 7 | 4 | 6 | 0,5 | 20 | 0,8 | 1 | 1 | 1 | 1 | 1 | 03330-03 | | | 141.68 MXN | | | 03330-22038 | 6 | 3 | 7 | 4 | 6 | 0,5 | 40 | 0,8 | 1 | 1 | 1 | 1 | 1 | 03330-03 | | | 141.68 MXN | | | 03330-22054 | 10 | 5 | 12 | 6 | 10 | 0,8 | 20 | - | 1,5 | 1,7 | 1,7 | 1,7 | 1,7 | 03330-05 | | | 147.56 MXN | | | 03330-22056 | 10 | 5 | 12 | 6 | 10 | 0,8 | 50 | - | 1,5 | 1,7 | 1,7 | 1,7 | 1,7 | 03330-05 | | | 147.56 MXN | | | 03330-22058 | 10 | 5 | 12 | 6 | 10 | 0,8 | 100 | - | 1,5 | 1,7 | 1,7 | 1,7 | 1,7 | 03330-05 | | | 147.56 MXN | | | 03330-22064 | 10 | 6 | 12 | 10 | 10 | 1 | 40 | - | - | - | 1,7 | 1,9 | 1,9 | 03330-05 | | | 156.52 MXN | | | 03330-22066 | 10 | 6 | 12 | 10 | 10 | 1 | 75 | - | - | - | 1,7 | 1,9 | 1,9 | 03330-05 | | | 156.52 MXN | | | 03330-22068 | 10 | 6 | 12 | 10 | 10 | 1 | 100 | - | - | - | 1,7 | 1,9 | 1,9 | 03330-05 | | | 156.52 MXN | | | 03330-22084 | 12 | 8 | 14 | 13 | 12 | 1,3 | 50 | - | - | - | - | 2,5 | 2,7 | 03330-08 | | | 167.44 MXN | | | 03330-22086 | 12 | 8 | 14 | 13 | 12 | 1,3 | 100 | - | - | - | - | 2,5 | 2,7 | 03330-08 | | | 167.44 MXN | | | 03330-22088 | 12 | 8 | 14 | 13 | 12 | 1,3 | 150 | - | - | - | - | 2,5 | 2,7 | 03330-08 | | | 167.44 MXN | | | 03330-22104 | 16 | 10 | 18 | 16 | 16 | 1,6 | 100 | - | - | - | - | - | 3,1 | 03330-10 | | | 180.04 MXN | | | 03330-22106 | 16 | 10 | 18 | 16 | 16 | 1,6 | 150 | - | - | - | - | - | 3,1 | 03330-10 | | | 180.04 MXN | | | 03330-22108 | 16 | 10 | 18 | 16 | 16 | 1,6 | 200 | - | - | - | - | - | 3,1 | 03330-10 | | | 180.04 MXN | |
