Escuadra de sujeción de fundición gris de doble cara con sistema de sujeción de punto cero UNILOCK
Descripción del artículo/Imágenes del producto
DescripciónDescripción del producto:Escuadra de sujeción de doble cara con módulos de sujeción UNILOCK EFM 138 integrados. Los módulos de sujeción integrados permiten sujetar o cambiar dispositivos de sujeción y portapiezas en la escuadra de sujeción en un mínimo intervalo de tiempo. De este modo, se reducen los tiempos de preparación y se incrementan los tiempos de funcionamiento de la máquina.Material:Escuadra de sujeción GJL 300. Módulo de sujeción de acero de cementación.Versión:Escuadras de sujeción, superficies de apoyo mecanizadas de precisión. Módulo de sujeción, superficies funcionales endurecidas y rectificadas.Indicación:Las escuadras de sujeción se adaptan a las mesas de las máquinas herramienta según las normas DIN 55201 y JIS6337-1980.
Los módulos de sujeción se accionan de forma centralizada mediante una conexión neumática. Las altas fuerzas de sujeción se generan a través del bloque de muelles integrado (la unidad está sujeta sin presión). El aflojamiento se realiza de forma neumática.
Con los pernos de sujeción UNILOCK en combinación con los tornillos de fijación M10, M12, M16 son posibles las siguientes fuerzas de retención: - Fuerza de retención (M10) 35.000 N/módulo - Fuerza de retención (M12) 50.000 N/módulo - Fuerza de retención (M16) 75.000 N/módulo Fuerza de retención con tornillo de cabeza cilíndrica DIN EN ISO 4762 -12.9.

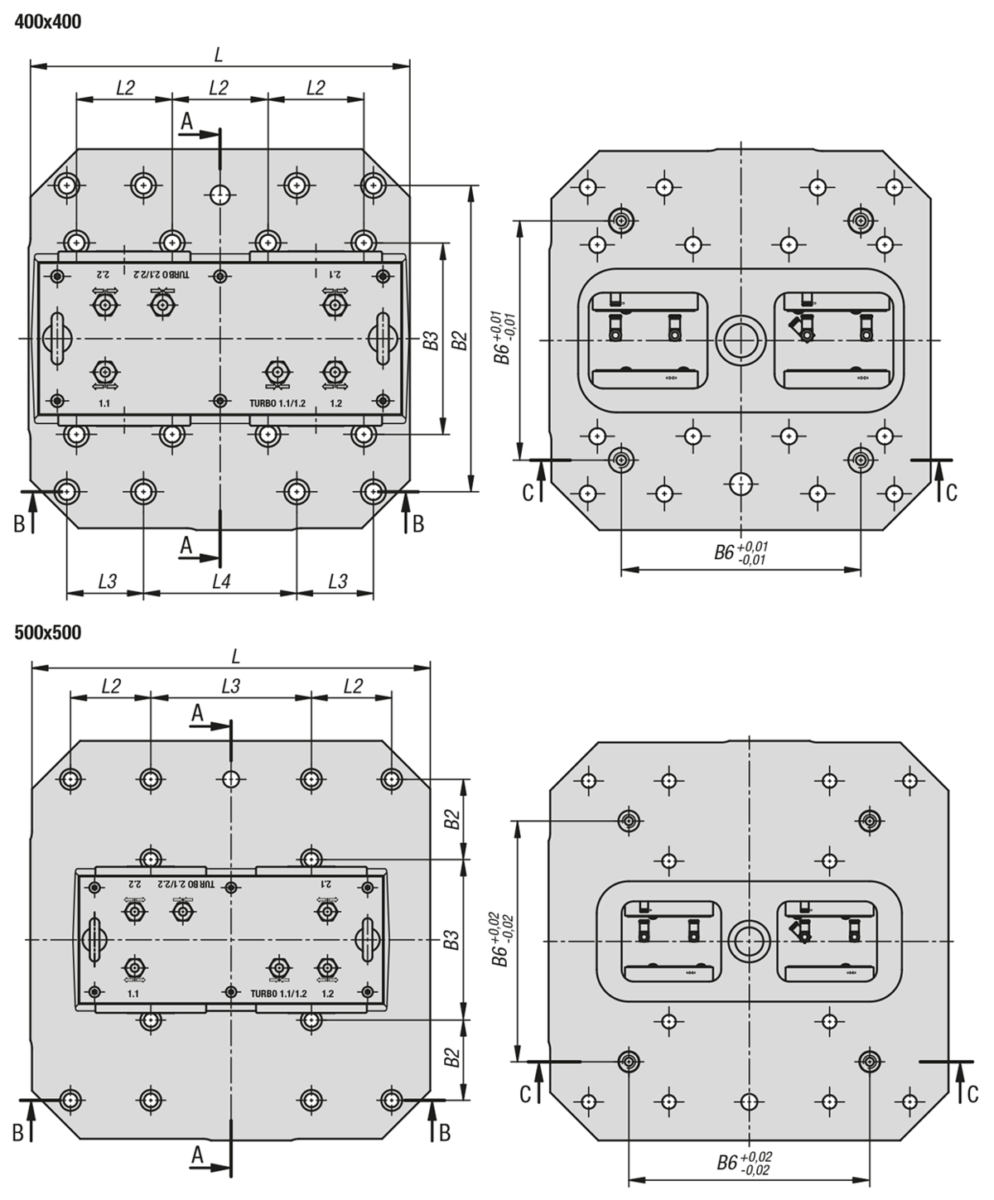

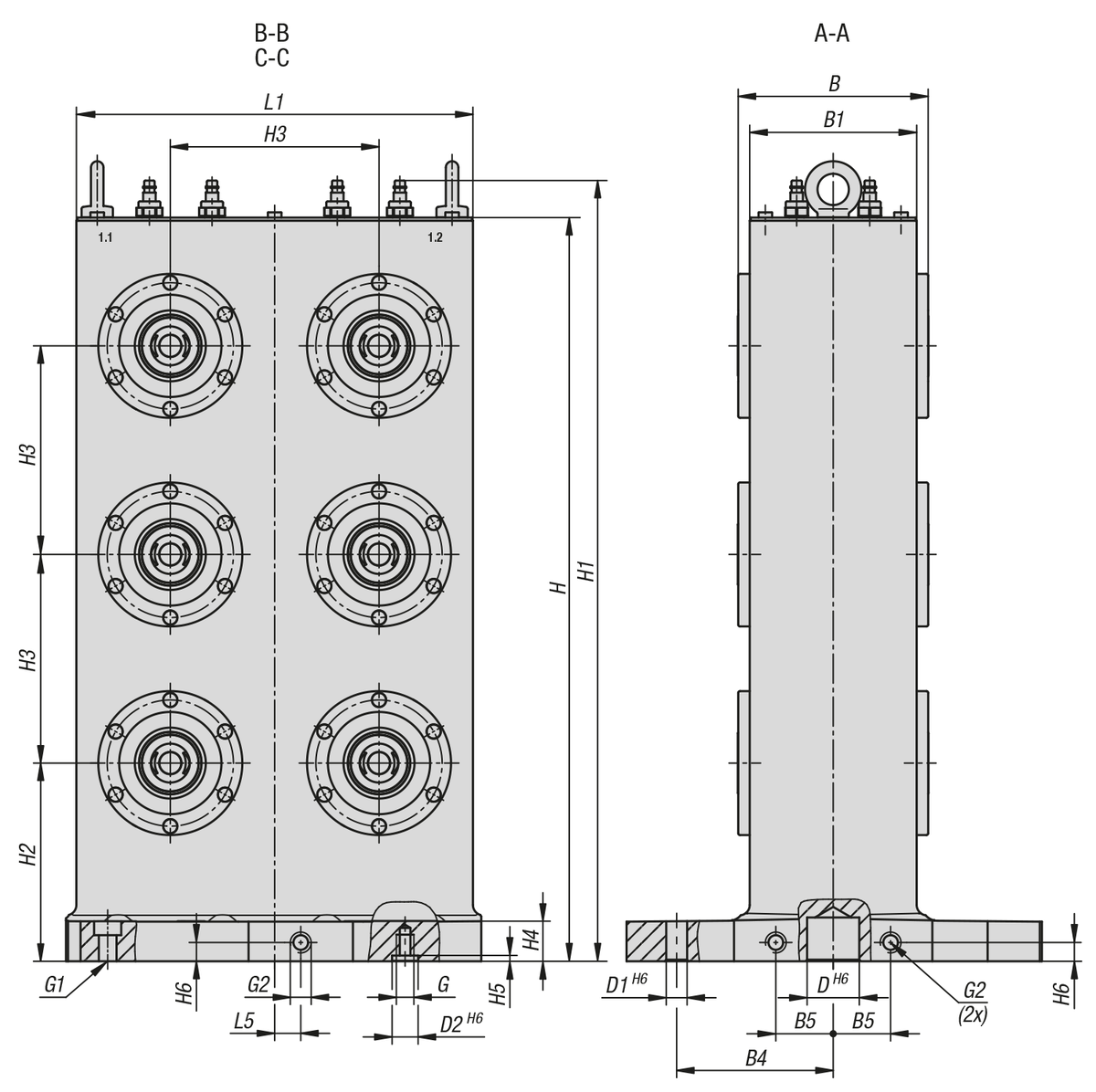

Los pernos de sujeción solo está permitido sujetarlos en el módulo de sujeción junto con una unidad de cambio montada.Rango de temperatura:+5 °C a +60 °C.Accesorios:- Perno de sujeción de UNILOCK 42208. - UNILOCK palés de cambio para el sistema de sujeción de punto cero 42755. - UNILOCK perno protector para módulos de sujeción 42796. - UNILOCK tapa para módulos de sujeción 42796.Volumen de suministro- Escuadras de sujeción. - Tornillos de transporte. - Instrucciones de uso.Indicación sobre el dibujo:
1) Conexión de aire G1/8 abrir 2) Conexión de aire G1/8 función turbo
Características especiales:
