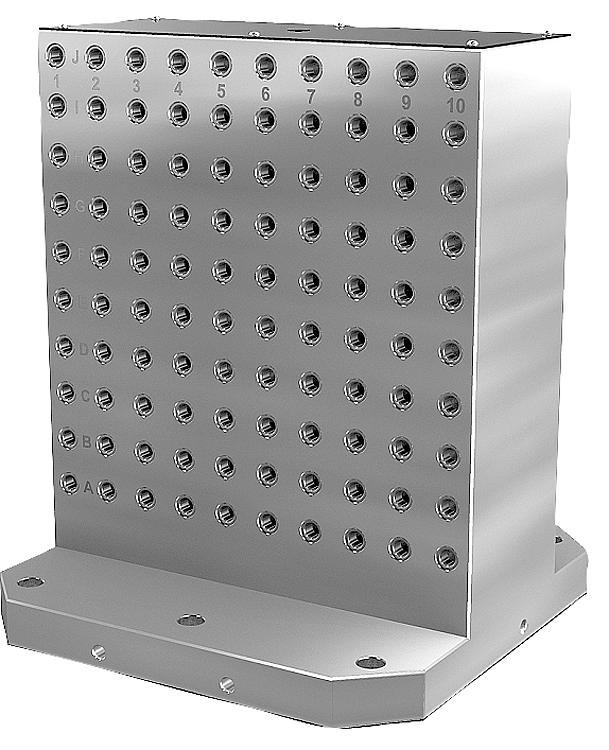

Escuadras de sujeción de fundición gris de doble cara con perforación de retícula
01265

Escuadras de sujeción de fundición gris de doble cara con...

Volver

Descripción del artículo/Imágenes del producto

DescripciónMaterial:GJL 300.Versión:Superficies de apoyo y superficies de sujeción con mecanizado de precisión.Indicación:Distancia entre retículas 50 ±0,02 mm.
Se utilizan centradores con perforaciones de retícula en centros de mecanizado horizontales.
Las perforaciones de retícula etiquetadas de forma alfanumérica garantizan una asignación definida de los elementos de sujeción en caso de repetición.
Los centradores se adaptan a mesas de máquinas para máquinas-herramienta según DIN55201 y JIS6337-1980.
Hay que solicitar por separado los bulones de posicionamiento para fijar las paletas en las mesas de máquinas según DIN 55201.
Los tapones protectores para cerrar las perforaciones de retícula deben solicitarse por separado.
El suministro incluye tornillos con ojo para el transporte.
Otras dimensiones a petición.

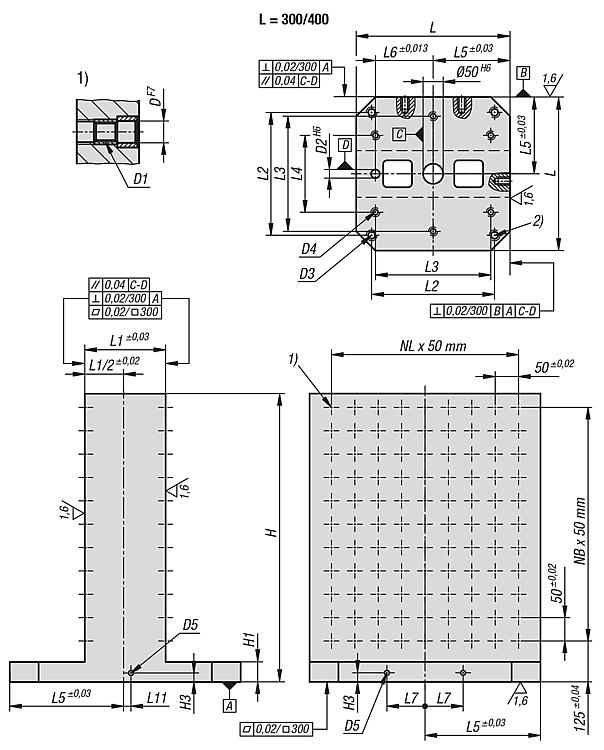

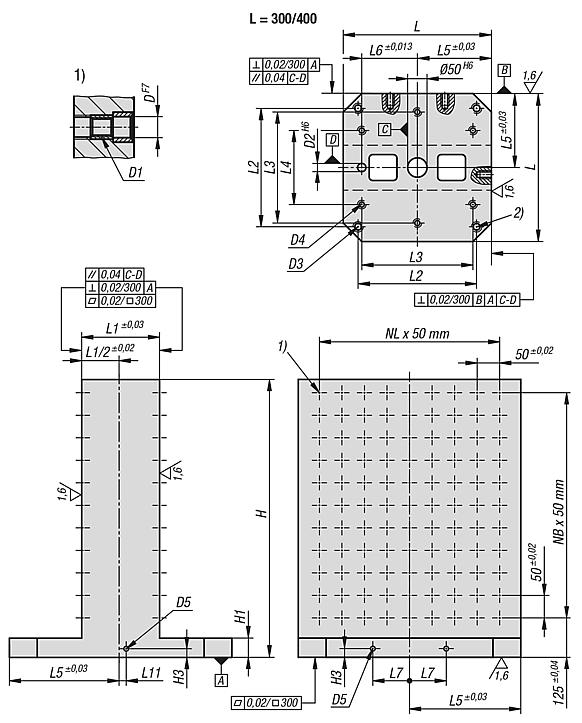

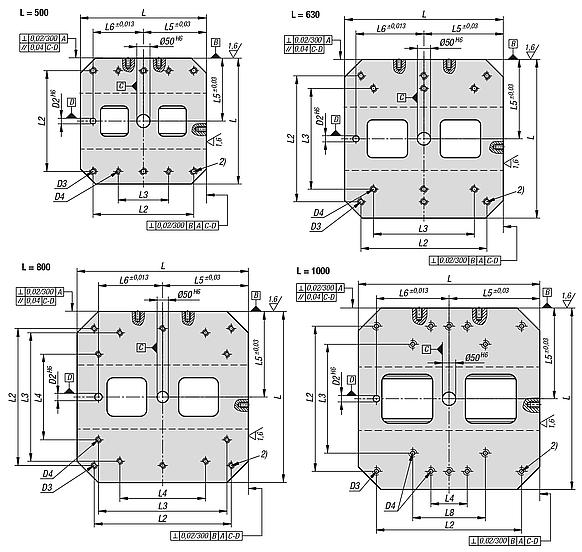

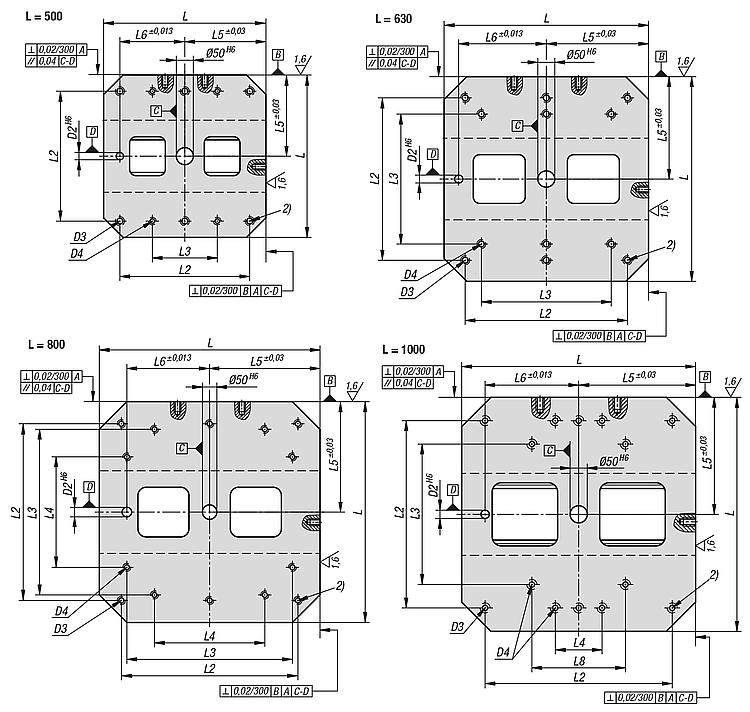

Indicación sobre el dibujo:
1) Perforación de retícula
2) Perforación de pasada para tornillo de cabeza cilíndrica DIN 912 (D3/D4)
Características especiales:
RoHS

Planos

Escuadras de sujeción de fundición gris de doble cara con perforación de retícula
Escuadras de sujeción de fundición gris de doble cara con perforación de retícula

Selección/filtro de artículos

ReferenciaLHH1D

D1D2D3D4D5H3L1L2L3L4L5L6L7L8L11Número de
perforaciones
de retícula
NL=Cantidad
en dirección
longitudinal
NB=Cantidad
en dirección
transversal
CADAcc.PrecioPedir
01265-2120300503005005012M1220M12M10M121580250200-15010040-09657 75,768.00 MXN
01265-2120400504005005012M1220M16M12M161815032030020020015055-2512877 88,900.00 MXN
01265-2120400654006505012M1220M16M12M161815032030020020015055-25176710 122,920.00 MXN
01265-2120500605006005012M1220M16M12M1618200400200-25020075-2520099 128,268.00 MXN
01265-2120500755007505012M1220M16M12M1618200400200-25020075-25260912 173,628.00 MXN
01265-2120630706307005012M1225M16M16M1618250500400-315200100-252881111 186,144.00 MXN
01265-2120630856308505012M1225M16M16M1618250500400-315200100-253601114 248,808.00 MXN
01265-2120800808008005012M1225M16M16M1618300640600400400300135-254201413 256,564.00 MXN
01265-21208010080010005012M1225M16M16M1618300640600400400300135-255401417 353,808.00 MXN
01265-212100100100010005512M1225M20M20M1618350800600200500400165400256841817 427,196.00 MXN
01265-212100125100012505512M1225M20M20M1618350800600200500400165400258741822 525,056.00 MXN
01265-2160300503005005016M1620M12M10M121580250200-15010040-09657 75,768.00 MXN
01265-2160400504005005016M1620M16M12M161815032030020020015055-2512877 90,104.00 MXN
01265-2160400654006505016M1620M16M12M161815032030020020015055-25176710 125,300.00 MXN
01265-2160500605006005016M1620M16M12M1618200400200-25020075-2520099 130,676.00 MXN
01265-2160500755007505016M1620M16M12M1618200400200-25020075-25260912 177,212.00 MXN
01265-2160630706307005016M1625M16M16M1618250500400-315200100-252881111 189,728.00 MXN
01265-2160630856308505016M1625M16M16M1618250500400-315200100-253601114 252,392.00 MXN
01265-2160800808008005016M1625M16M16M1618300640600400400300135-254201413 261,324.00 MXN
01265-21608010080010005016M1625M16M16M1618300640600400400300135-255401417 360,360.00 MXN
01265-216100100100010005516M1625M20M20M1618350800600200500400165400256841817 434,952.00 MXN
01265-216100125100012505516M1625M20M20M1618350800600200500400165400258741822 533,988.00 MXN
