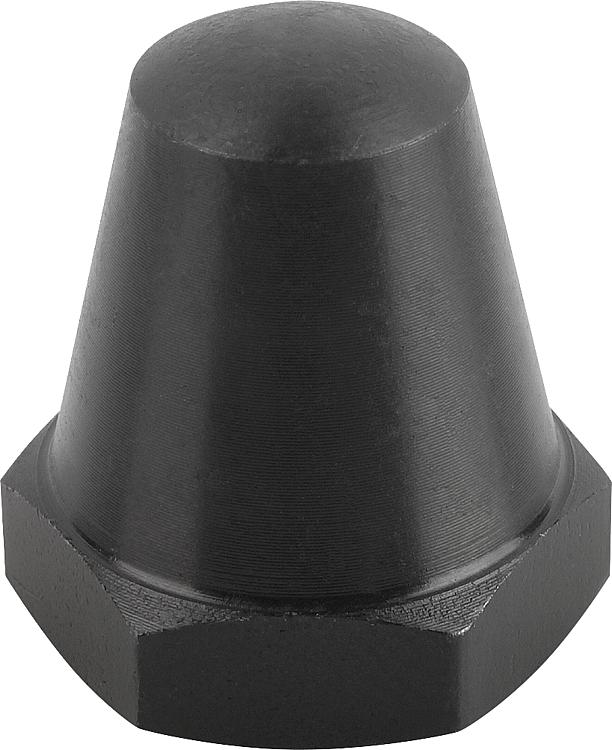

        Perno de apoyo, forma B, superficie convexa

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Cuerpo de acero para temple y revenido.Versión:Cuerpo tratado en caliente y bruñido.Indicación:Los pernos de apoyo se utilizan para soportar piezas de trabajo brutas y tratadas. Además, sirven como topes y piezas de presión en la fabricación de herramientas y dispositivos.
En la rosca D se pueden enroscar y pegar tornillos de sujeción o tornillos prisioneros. De este modo, se consigue fácilmente un soporte con rosca exterior.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 02028_B Perno de apoyo, forma B, superficie convexa

195 kB

Planos

Selección/filtro de artículos

Referencia	Forma	D	D1	E	H	P	R	SW	Precio
02028-206012	B	M6	6	3	12,5	4	5	11	274.68 MXN
02028-206025	B	M6	6	3	25	7	5	11	321.72 MXN
02028-208015	B	M8	8	4	15	6	8,5	13	313.88 MXN
02028-208030	B	M8	8	4	30	9	8,5	13	334.32 MXN
02028-210020	B	M10	10	5	20	9	9	17	348.32 MXN
02028-210040	B	M10	10	5	40	13	9	17	381.92 MXN
02028-212025	B	M12	12	6	25	11	12,75	19	381.92 MXN
02028-212050	B	M12	12	6	50	16	12,75	19	409.08 MXN
02028-216030	B	M16	16	8	30	12	17	24	732.20 MXN
02028-216060	B	M16	16	8	60	20	17	24	872.48 MXN
