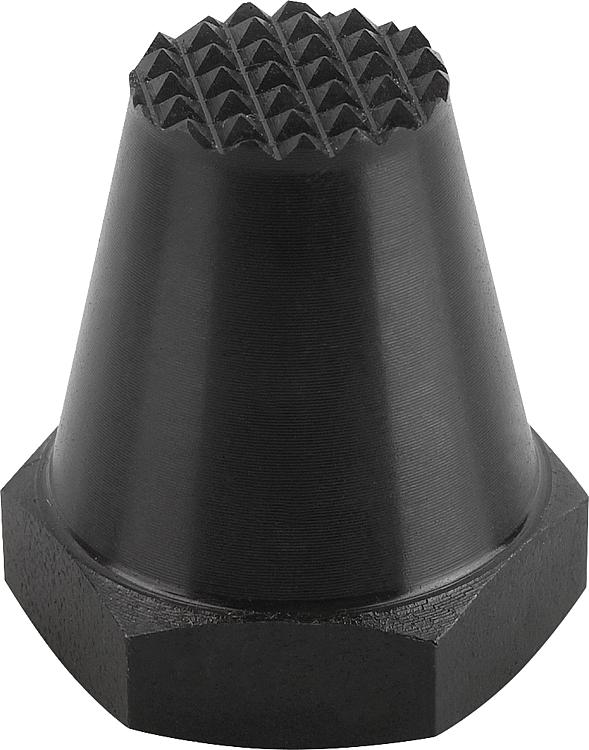

        Perno de apoyo, forma C, superficie serrada

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Cuerpo de acero para temple y revenido.Versión:Cuerpo tratado en caliente y bruñido.Indicación:Los pernos de apoyo se utilizan para soportar piezas de trabajo brutas y tratadas. Además, sirven como topes y piezas de presión en la fabricación de herramientas y dispositivos.
En la rosca D se pueden enroscar y pegar tornillos de sujeción o tornillos prisioneros. De este modo, se consigue fácilmente un soporte con rosca exterior.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 02028_C Perno de apoyo, forma C, superficie serrada

202 kB

Planos

Selección/filtro de artículos

Referencia	Forma	D	D1	D2	E	H	P	SW	Precio
02028-306012	C	M6	6	5	3	12,5	4	11	365.40 MXN
02028-306025	C	M6	6	5	3	25	7	11	380.24 MXN
02028-308015	C	M8	8	6	4	15	6	13	379.12 MXN
02028-308030	C	M8	8	6	4	30	9	13	399.56 MXN
02028-310020	C	M10	10	8	5	20	9	17	444.36 MXN
02028-310040	C	M10	10	8	5	40	13	17	462.84 MXN
02028-312025	C	M12	12	9,5	6	25	11	19	427.56 MXN
02028-312050	C	M12	12	9,5	6	50	16	19	466.76 MXN
02028-316030	C	M16	16	13	8	30	12	24	944.44 MXN
02028-316060	C	M16	16	13	8	60	20	24	1,103.20 MXN
