        Pies con vástago roscado DIN 6320 (serie 1971)

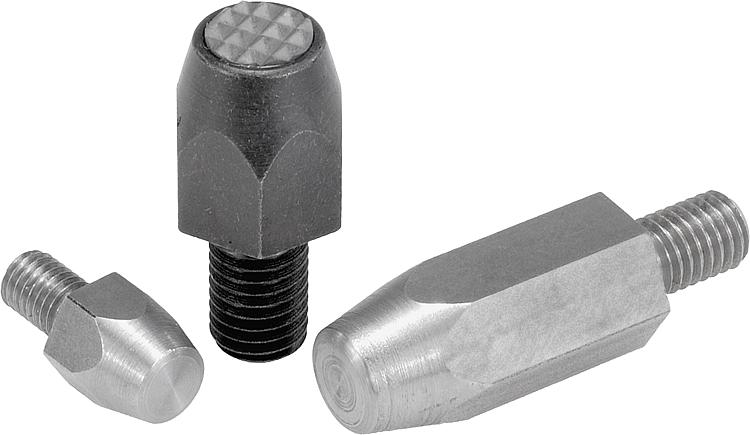

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Acero para temple y revenido.Versión:Bruñido.Indicación:Los pernos de apoyo 02010 y 02020 también se pueden utilizar como pies.Indicación sobre el dibujo:

Forma A: con superficie de apoyo lisa

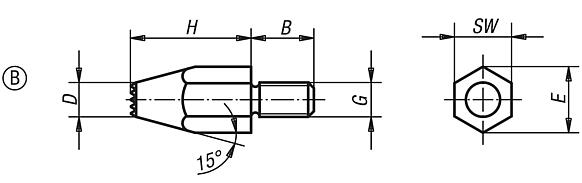

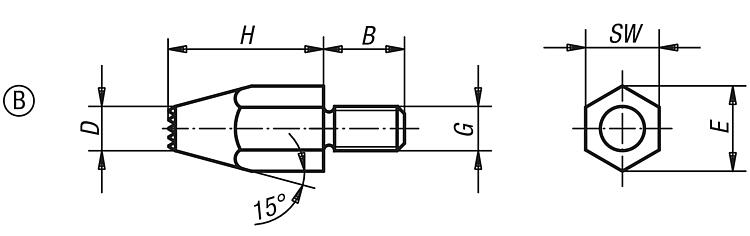

Forma B: con puntas de metal duro

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 02030 Pies con vástago roscado DIN 6320 (serie 1971)

162 kB

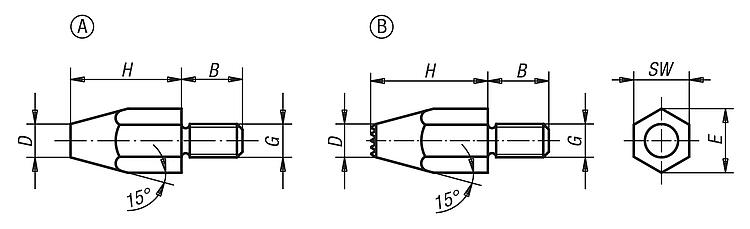

Planos (vista completa)

Pies con vástago roscado, forma A con superficie de apoyo lisa

Más información

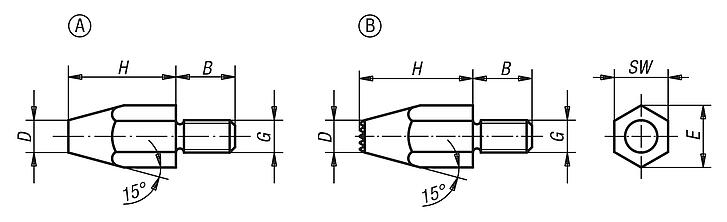

Planos

Pies con vástago roscado, forma A con superficie de apoyo lisa

Selección/filtro de artículos

Referencia	Forma	D	G	H	B	E	SW	Precio
02030-06	A	8	M6	10	11	11,5	10	35.83 MXN
02030-061	A	6	M6	20	11	11,5	10	38.53 MXN
02030-08	A	10	M8	15	13	15	13	41.54 MXN
02030-081	A	9	M8	30	13	15	13	53.89 MXN
02030-10	A	13	M10	20	16	19,6	17	67.13 MXN
02030-101	A	13	M10	40	16	19,6	17	84.88 MXN
02030-12	A	15	M12	25	20	21,9	19	87.29 MXN
02030-121	A	15	M12	50	20	21,9	19	111.68 MXN
