        Pies de posiciones

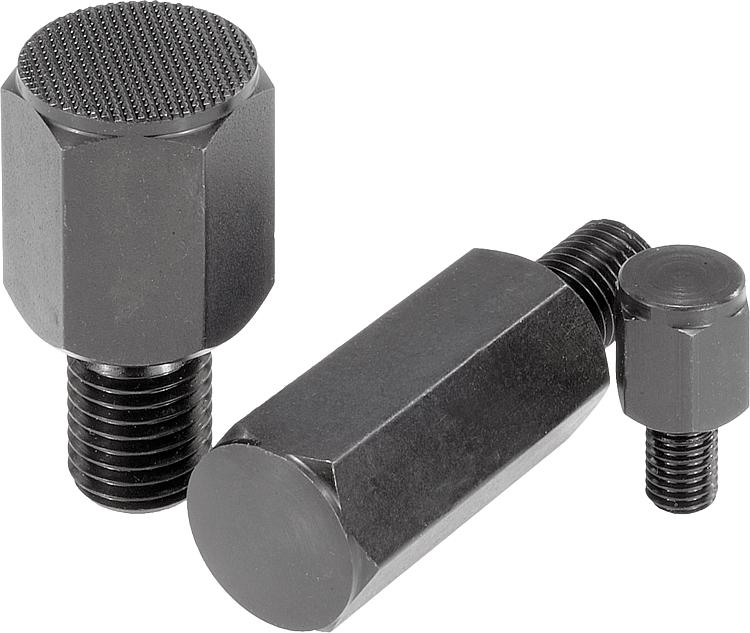

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos

DescripciónMaterial:Cuerpo de acero para temple y revenido.Versión:Cuerpo tratado en caliente y bruñido.

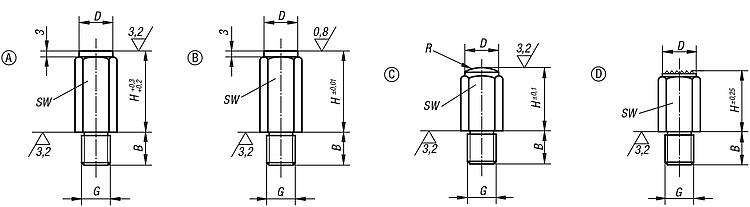

Superficies de apoyo templadas por cementación.Indicación:Los pies de posiciones se utilizan para soportar piezas de trabajo brutas y tratadas. Además, sirven como topes y piezas de presión en la fabricación de herramientas y dispositivos.Indicación sobre el dibujo:

Forma A: Superficie plana endurecida
Forma B: Superficie plana pulida y endurecida
Forma C: Superficie convexa endurecida
Forma D: Superficie serrada tratada en caliente

Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 02041 Pies de posiciones

192 kB

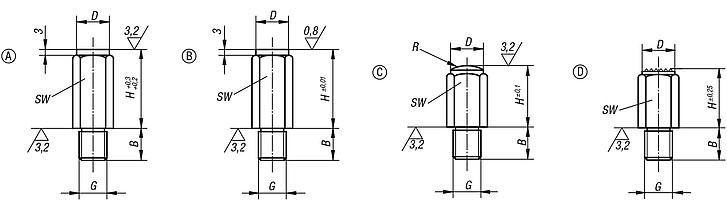

Planos (vista completa)

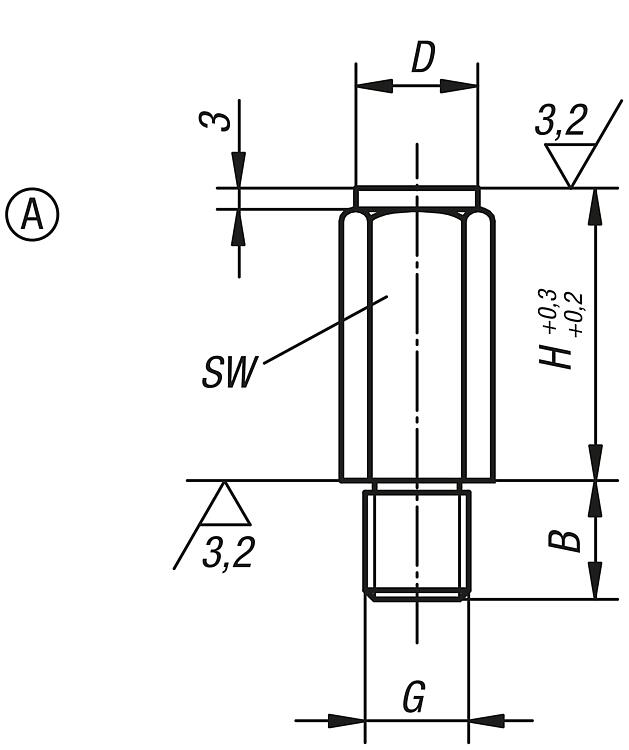

Pies de posiciones, forma A superficie plana y endurecida

Más información

Planos

Pies de posiciones, forma A superficie plana y endurecida

Selección/filtro de artículos

Referencia	Forma	B	D	G	H	SW	Precio
02041-106010	A	11	10	M6	10	10	107.46 MXN
02041-106020	A	11	10	M6	20	10	93.02 MXN
02041-108010	A	13	13	M8	10	13	132.75 MXN
02041-108015	A	13	13	M8	15	13	121.31 MXN
02041-108030	A	13	13	M8	30	13	152.01 MXN
02041-110010	A	16	17	M10	10	17	141.47 MXN
02041-110020	A	16	17	M10	20	17	109.27 MXN
02041-110040	A	16	17	M10	40	17	103.54 MXN
02041-112010	A	20	19	M12	10	19	180.91 MXN
02041-112025	A	20	19	M12	25	19	195.36 MXN
02041-112050	A	20	19	M12	50	19	157.12 MXN
02041-116015	A	24	27	M16	15	27	198.97 MXN
02041-116030	A	24	27	M16	30	27	464.74 MXN
02041-116060	A	24	27	M16	60	27	443.07 MXN
02041-120040	A	29	32	M20	40	32	605.01 MXN
02041-120080	A	29	32	M20	80	32	767.26 MXN

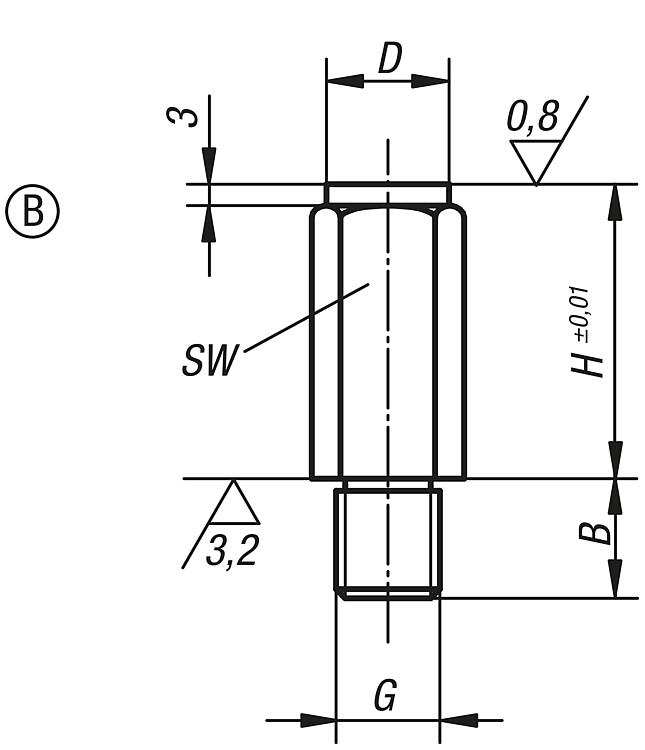

Pies de posiciones, forma B superficie plana pulida y endurecida

Más información

Planos

Pies de posiciones, forma B superficie plana pulida y endurecida

Selección/filtro de artículos

Referencia	Forma	B	D	G	H	SW	Precio
02041-206010	B	11	10	M6	10	10	262.18 MXN
02041-206020	B	11	10	M6	20	10	292.57 MXN
02041-208010	B	13	13	M8	10	13	322.07 MXN
02041-208015	B	13	13	M8	15	13	310.03 MXN
02041-208030	B	13	13	M8	30	13	293.17 MXN
02041-210010	B	16	17	M10	10	17	322.07 MXN
02041-210020	B	16	17	M10	20	17	336.22 MXN
02041-210040	B	16	17	M10	40	17	355.49 MXN
02041-212010	B	20	19	M12	10	19	417.19 MXN
02041-212025	B	20	19	M12	25	19	403.65 MXN
02041-212050	B	20	19	M12	50	19	427.73 MXN
02041-216015	B	24	27	M16	15	27	719.99 MXN
02041-216030	B	24	27	M16	30	27	760.63 MXN
02041-216060	B	24	27	M16	60	27	810.00 MXN
02041-220040	B	29	32	M20	40	32	973.14 MXN
02041-220080	B	29	32	M20	80	32	1,084.51 MXN

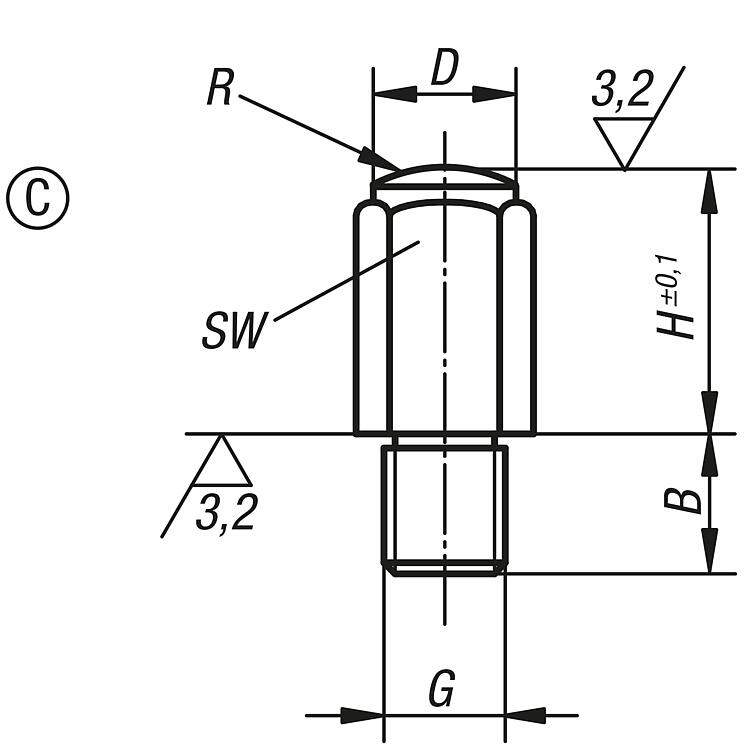

Pies de posiciones, forma C superficie convexa endurecida

Más información

Planos

Pies de posiciones, forma C superficie convexa endurecida

Selección/filtro de artículos

Referencia	Forma	B	D	G	H	R	SW	Precio
02041-306010	C	11	10	M6	10	15	10	176.39 MXN
02041-306020	C	11	10	M6	20	15	10	198.97 MXN
02041-308010	C	13	13	M8	10	20	13	220.33 MXN
02041-308015	C	13	13	M8	15	20	13	312.75 MXN
02041-308030	C	13	13	M8	30	20	13	262.47 MXN
02041-310010	C	16	17	M10	10	30	17	265.79 MXN
02041-310020	C	16	17	M10	20	30	17	333.21 MXN
02041-310040	C	16	17	M10	40	30	17	344.65 MXN
02041-312010	C	20	19	M12	10	40	19	280.24 MXN
02041-312025	C	20	19	M12	25	35	19	430.43 MXN
02041-312050	C	20	19	M12	50	35	19	461.73 MXN
02041-316015	C	24	27	M16	15	50	27	935.51 MXN
02041-316030	C	24	27	M16	30	50	27	745.58 MXN
02041-316060	C	24	27	M16	60	50	27	1,003.84 MXN
02041-320040	C	29	32	M20	40	60	32	1,710.28 MXN
02041-320080	C	29	32	M20	80	60	32	1,326.21 MXN

Pies de posiciones, Forma D superficie serrada tratada en caliente

Más información

Planos

Pies de posiciones, Forma D superficie serrada tratada en caliente

Selección/filtro de artículos

Referencia	Forma	B	D	G	H	SW	Precio
02041-406010	D	11	10	M6	10	10	341.94 MXN
02041-406020	D	11	10	M6	20	10	360.91 MXN
02041-408015	D	13	13	M8	15	13	358.19 MXN
02041-408030	D	13	13	M8	30	13	367.53 MXN
02041-410020	D	16	17	M10	20	17	427.73 MXN
02041-410040	D	16	17	M10	40	17	440.66 MXN
02041-412025	D	20	19	M12	25	19	471.97 MXN
02041-412050	D	20	19	M12	50	19	488.53 MXN
02041-416030	D	24	27	M16	30	27	817.52 MXN
02041-416060	D	24	27	M16	60	27	978.85 MXN
02041-420040	D	29	32	M20	40	32	999.63 MXN
02041-420080	D	29	32	M20	80	32	1,263.00 MXN
