Soportes con bola oscilante ángulo de inclinación de 12°
02080

Soportes con bola oscilante ángulo de inclinación de 12°

Volver

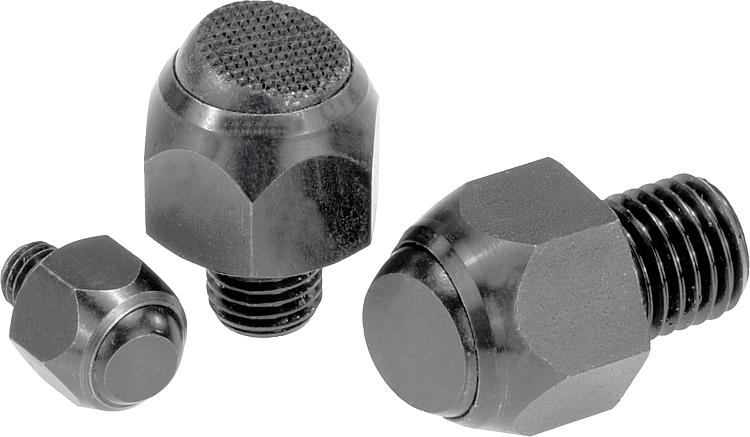

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos
DescripciónMaterial:Cuerpo de acero para temple y revenido, bola de acero del apoyo de cilindros 1.3505.Versión:Cuerpo tratado en caliente, bola endurecida (50 - 55 HRC).Indicación:Los soportes con bola oscilante sirven como topes, apoyos y piezas de presión en la construcción de portapiezas. También se pueden instalar en elementos de sujeción existentes, ver elemento de sujeción "arness", por ejemplo.

Bola asegurada contra torsiones.

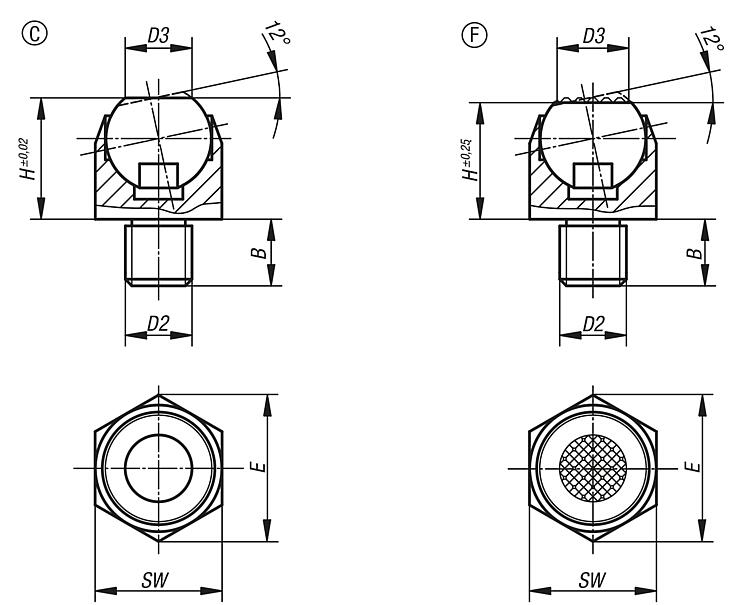

Indicación sobre el dibujo:
Forma C: con rosca exterior, bola aplanada, plana
Forma F: con rosca exterior, bola aplanada, con acanaladura
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 02080 Soportes con bola oscilante ángulo de inclinación de 12° 188 kB

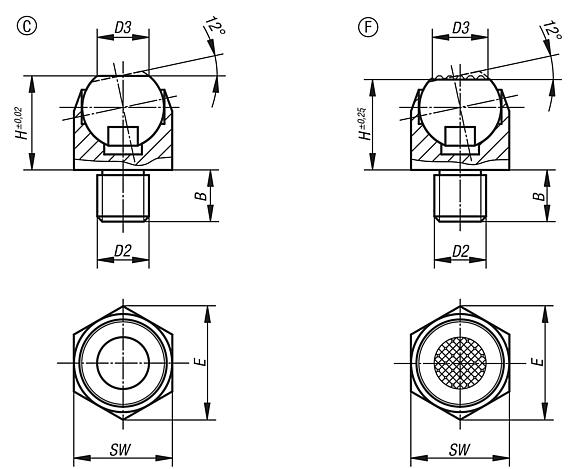

Planos (vista completa)

Soportes con bola oscilante ángulo de inclinación de 12°

Soportes con bola oscilante, ángulo de inclinación 12°, forma C con rosca exterior, bola aplanada, plana

Más información

Planos

Soportes con bola oscilante, ángulo de inclinación 12°, forma C con rosca exterior, bola aplanada, plana

Selección/filtro de artículos

ReferenciaFormaBD2D3HESWØ de bolaCapacidad de carga
máx. kN (solo con
carga estática)
CADAcc.PrecioPedir
02080-106C7M66,71314,5131010 487.20 MXN
02080-108C8M86,71314,5131010 602.00 MXN
02080-110C10M10101821,9191625 680.12 MXN
02080-112C12M12101821,9191625 680.12 MXN
02080-116C16M16202733302490 931.28 MXN
02080-120C20M20202733302490 1,212.96 MXN

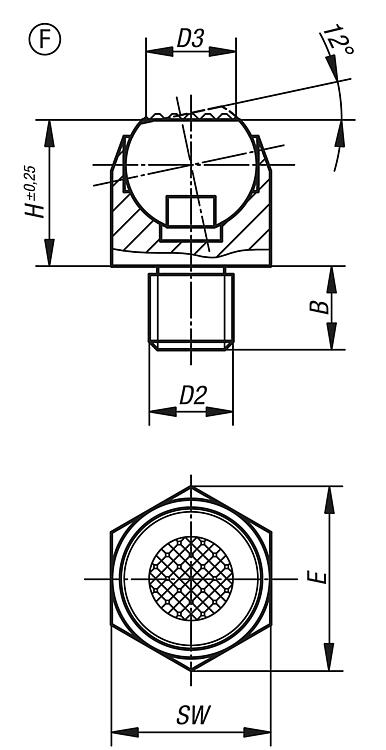

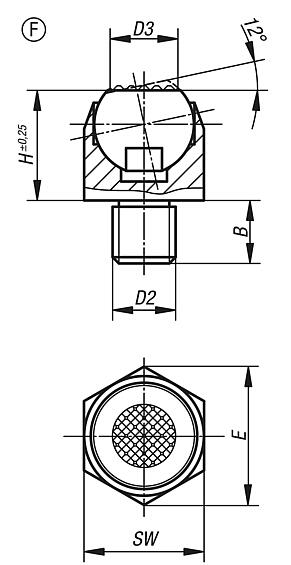

Soportes con bola oscilante, ángulo de inclinación 12°, forma F con rosca exterior, bola aplanada, con acanaladura

Más información

Planos

Soportes con bola oscilante, ángulo de inclinación 12°, forma F con rosca exterior, bola aplanada, con acanaladura

Selección/filtro de artículos

ReferenciaFormaBD2D3HESWØ de bolaCapacidad de carga
máx. kN (solo con
carga estática)
CADAcc.PrecioPedir
02080-306F7M66,71314,5131010 609.28 MXN
02080-308F8M86,71314,5131010 618.52 MXN
02080-310F10M10101821,9191625 882.28 MXN
02080-312F12M12101821,9191625 882.28 MXN
02080-316F16M16202733302490 1,070.72 MXN
02080-320F20M20202733302490 1,212.96 MXN
