        Soportes con bola oscilante ajustables con junta tórica e insertos intercambiables

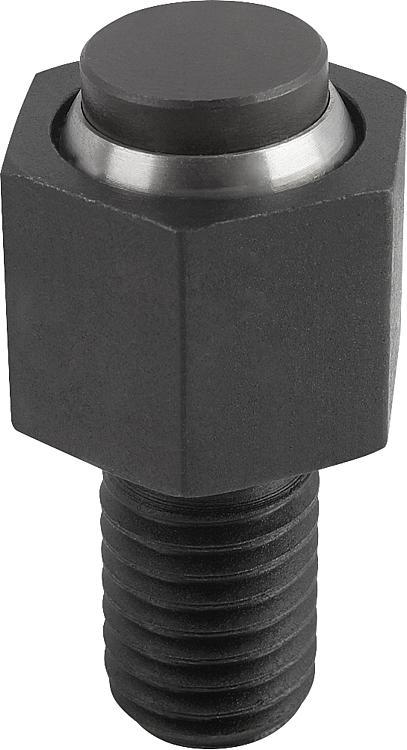

        Soportes con bola oscilante ajustables con junta tórica e insertos intercambiables, forma C, inserto de acero aplanado, plano

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Cuerpo de acero para temple y revenido.
Bola de acero resistente a los ácidos y a la corrosión.
Inserto:
Forma C de acero para herramientas.Versión:Cuerpo tratado en caliente y bruñido.
Bola endurecida con acabado natural.
Inserto:
Forma C, endurecido y bruñido.Indicación:Los soportes con bola oscilante se utilizan para soportar y sujetar piezas de trabajo brutas y tratadas.
Además, sirven como topes, apoyos y piezas de presión en la fabricación de herramientas y dispositivos. La bola se puede retirar de la carcasa ejerciendo una ligera presión sobre el tornillo de cabeza cilíndrica.

Bola asegurada contra torsiones.Ventajas:Alta rentabilidad gracias a los insertos intercambiables.
La junta tórica integrada sostiene la bola e impide la entrada de agua y partículas extrañas.
Esto garantiza un movimiento homogéneo.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 02007_C Soportes con bola oscilante ajustables con junta tórica e insertos intercambiables, forma C, inserto de acero aplanado, plano

169 kB

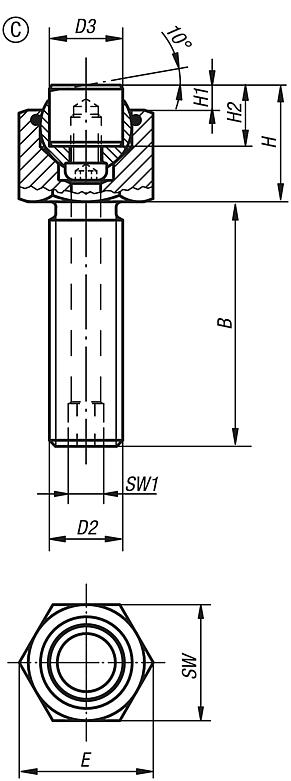

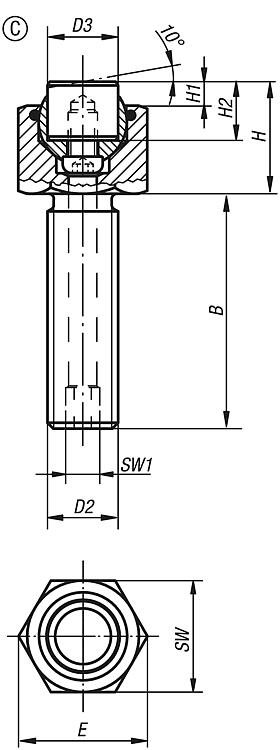

Planos

Selección/filtro de artículos

Referencia	Forma	B	D2	D3	H	H1	H2	E	SW	SW1	Ø de bola	Capacidad de carga máx. kN (solo con carga estática)	Referencia del inserto de acero	Precio
02007-110X015	C	15	M10	10	17	4	10	19,6	17	3	13	19	07113-10108	1,963.36 MXN
02007-110X030	C	30	M10	10	17	4	10	19,6	17	3	13	19	07113-10108	1,995.56 MXN
02007-110X050	C	50	M10	10	17	4	10	19,6	17	3	13	19	07113-10108	2,023.28 MXN
02007-112X020	C	20	M12	12	19	4	10	21,9	19	5	15	30	07113-12108	2,147.60 MXN
02007-112X040	C	40	M12	12	19	4	10	21,9	19	5	15	30	07113-12108	2,161.04 MXN
02007-112X060	C	60	M12	12	19	4	10	21,9	19	5	15	30	07113-12108	2,171.12 MXN
02007-116X025	C	25	M16	16	23	4	10	27,7	24	6	20	50	07113-16108	2,322.60 MXN
02007-116X050	C	50	M16	16	23	4	10	27,7	24	6	20	50	07113-16108	2,322.60 MXN
02007-116X080	C	80	M16	16	23	4	10	27,7	24	6	20	50	07113-16108	2,373.00 MXN
02007-120X030	C	30	M20	20	24	4	10	34,6	30	8	23	85	07113-20108	2,573.76 MXN
02007-120X060	C	60	M20	20	24	4	10	34,6	30	8	23	85	07113-20108	2,606.52 MXN
02007-120X100	C	100	M20	20	24	4	10	34,6	30	8	23	85	07113-20108	2,707.60 MXN
02007-124X040	C	40	M24	25	30	4	10	41,6	36	10	28	121	07113-25108	3,113.04 MXN
02007-124X100	C	100	M24	25	30	4	10	41,6	36	10	28	121	07113-25108	3,283.56 MXN
