        Soportes con bola oscilante ajustables con junta tórica e insertos intercambiables

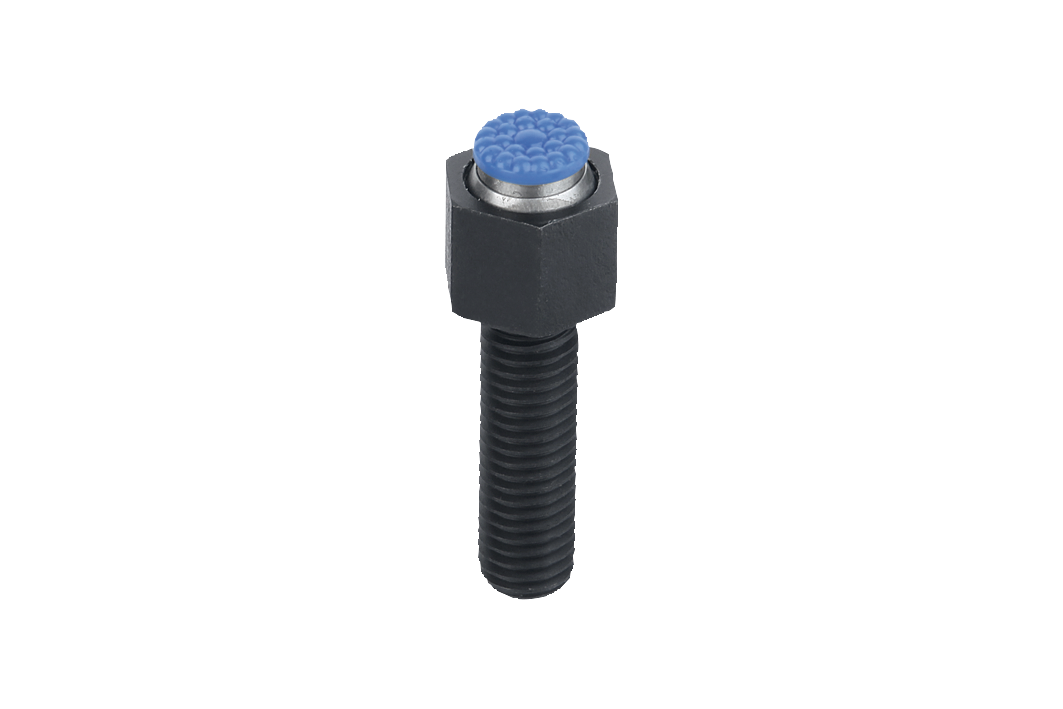

        Soportes con bola oscilante ajustables con junta tórica e insertos intercambiables, forma P, inserto de acero inoxidable con superficie de poliuretano

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Cuerpo de acero para temple y revenido.
Bola de acero resistente a los ácidos y a la corrosión.
Inserto:
Forma P de acero inoxidable.Versión:Cuerpo tratado en caliente y bruñido.
Bola endurecida con acabado natural.
Inserto:
Forma P, superficie de poliuretano, dureza de 60° Shore.Indicación:Los soportes con bola oscilante se utilizan para soportar y sujetar piezas de trabajo brutas y tratadas.
Además, sirven como topes, apoyos y piezas de presión en la fabricación de herramientas y dispositivos. La bola se puede retirar de la carcasa ejerciendo una ligera presión sobre el tornillo de cabeza cilíndrica.

Bola asegurada contra torsiones.Ventajas:Alta rentabilidad gracias a los insertos intercambiables.
La junta tórica integrada sostiene la bola e impide la entrada de agua y partículas extrañas.
Esto garantiza un movimiento homogéneo.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 02007_P Soportes con bola oscilante ajustables con junta tórica e insertos intercambiables, forma P, inserto de acero inoxidable con superficie de poliuretano

128 kB

Planos

Selección/filtro de artículos

Referencia	Forma	B	D2	D3	D4	H	H1	H2	E	SW	SW1	Ø de bola	Referencia del inserto de acero inoxidable Superficie de poliuretano	Precio
02007-620X030	P	30	M20	20	21	26	6	12	34,6	30	8	23	07113-20126	3,153.28 MXN
02007-620X060	P	60	M20	20	21	26	6	12	34,6	30	8	23	07113-20126	3,194.81 MXN
02007-616X080	P	80	M16	16	16	25	6	12	27,7	24	6	20	07113-16126	2,873.35 MXN
02007-610X030	P	30	M10	10	10	19	6	12	19,6	17	3	13	07113-10126	2,358.94 MXN
02007-624X100	P	100	M24	25	27	32	6	12	41,6	36	10	28	07113-25126	4,084.57 MXN
02007-610X050	P	50	M10	10	10	19	6	12	19,6	17	3	13	07113-10126	2,386.33 MXN
02007-616X050	P	50	M16	16	16	25	6	12	27,7	24	6	20	07113-16126	2,831.51 MXN
02007-612X040	P	40	M12	12	13	21	6	12	21,9	19	5	15	07113-12126	2,586.19 MXN
02007-616X025	P	25	M16	16	16	25	6	12	27,7	24	6	20	07113-16126	2,805.32 MXN
02007-612X060	P	60	M12	12	13	21	6	12	21,9	19	5	15	07113-12126	2,601.24 MXN
02007-624X040	P	40	M24	25	27	32	6	12	41,6	36	10	28	07113-25126	3,900.96 MXN
02007-610X015	P	15	M10	10	10	19	6	12	19,6	17	3	13	07113-10126	2,332.15 MXN
02007-620X100	P	100	M20	20	21	26	6	12	34,6	30	8	23	07113-20126	3,320.03 MXN
02007-612X020	P	20	M12	12	13	21	6	12	21,9	19	5	15	07113-12126	2,558.81 MXN
