        Soportes con bola oscilante ajustables con junta tórica y hexágono interior

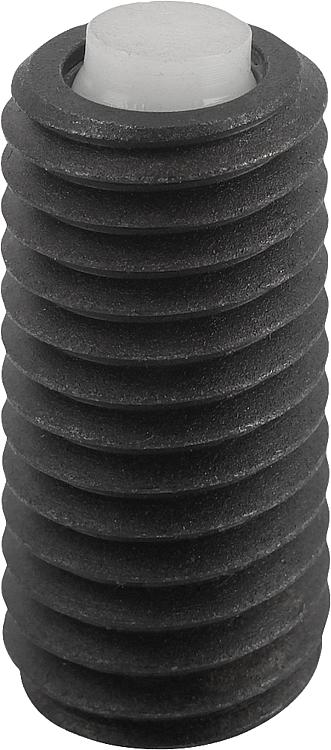

        Soportes con bola oscilante ajustables, con junta tórica y hexágono interior, forma K, bola de POM aplanada, plana

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Cuerpo de acero para temple y revenido.
Bola con forma K de POM.Versión:Cuerpo tratado en caliente.
Bola de POM blanco.Indicación:Los soportes con bola oscilante se utilizan para soportar y sujetar piezas de trabajo. Además, sirven como topes, apoyos y piezas de presión en la fabricación de herramientas y dispositivos.

Bola asegurada contra torsiones.Ventajas:La junta tórica integrada sostiene la bola e impide la entrada de agua y partículas extrañas.
Esto garantiza un movimiento homogéneo.
El hexágono interior permite un ligero ajuste y posicionamiento en perforaciones de pasada.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 02008_K Soportes con bola oscilante ajustables, con junta tórica y hexágono interior, forma K, bola de POM aplanada, plana

185 kB

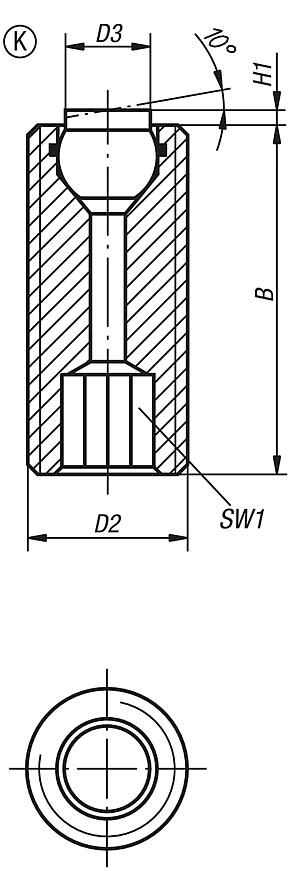

Planos

Selección/filtro de artículos

Referencia	Forma	B	D2	D3	H1	SW1	Ø de bola	Capacidad de carga máx. kN (solo con carga estática)	Precio
02008-712X025	K	25	M12	6	1,5	6	7	2	999.32 MXN
02008-712X035	K	35	M12	6	1,5	6	7	2	1,007.44 MXN
02008-712X050	K	50	M12	6	1,5	6	7	2	1,020.60 MXN
02008-716X025	K	25	M16	8,5	1,5	8	10	4	1,080.80 MXN
02008-716X035	K	35	M16	8,5	1,5	8	10	4	1,093.12 MXN
02008-716X050	K	50	M16	8,5	1,5	8	10	4	1,110.76 MXN
