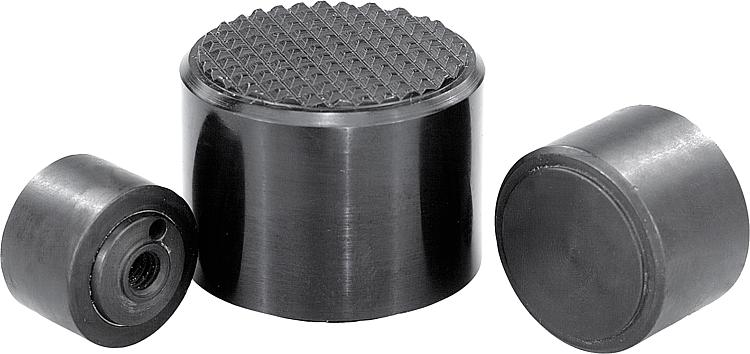

Descripción del artículo/Imágenes del producto

Consultar/filtrar todos los artículos
DescripciónMaterial:Acero para temple y revenido.Versión:Endurecido y bruñido.Indicación:Los soportes con bola oscilante se utilizan para soportar y sujetar piezas de trabajo brutas y tratadas. Además, sirven como topes, apoyos y piezas de presión en la fabricación de herramientas y dispositivos.Ventajas:- Una junta tórica integrada impide la entrada de suciedad y partículas extrañas.

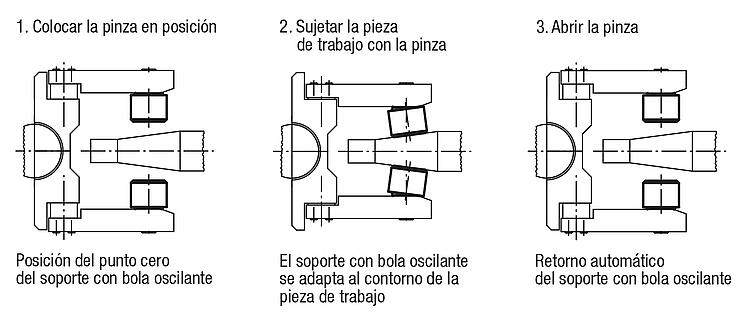

- El soporte de sujeción gira tras la sujeción automática para volver a la posición del punto cero.
- Alta capacidad de carga con tamaños constructivos pequeños.
Indicación sobre el dibujo:

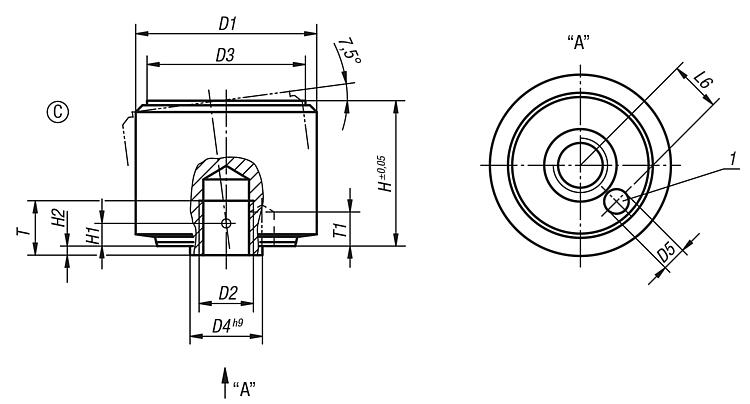

Forma C: sistema plano

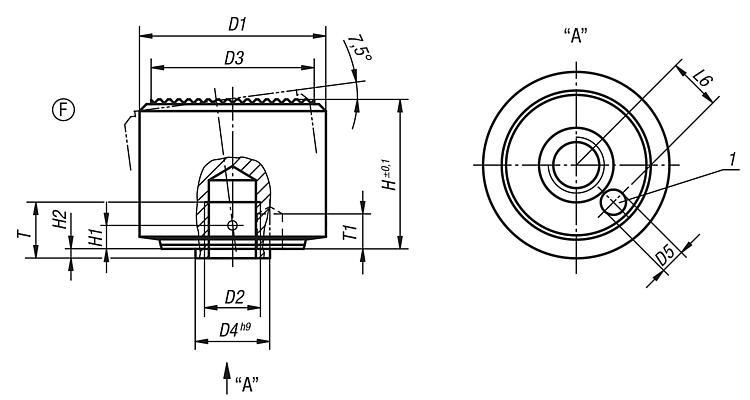

Forma F: sistema con acanaladura

1) Perforación para espiga como protección contra torsión
Características especiales:
RoHS
DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.
 Ficha de datos 02004 Soportes con bola oscilante de retrogiro automático 261 kB

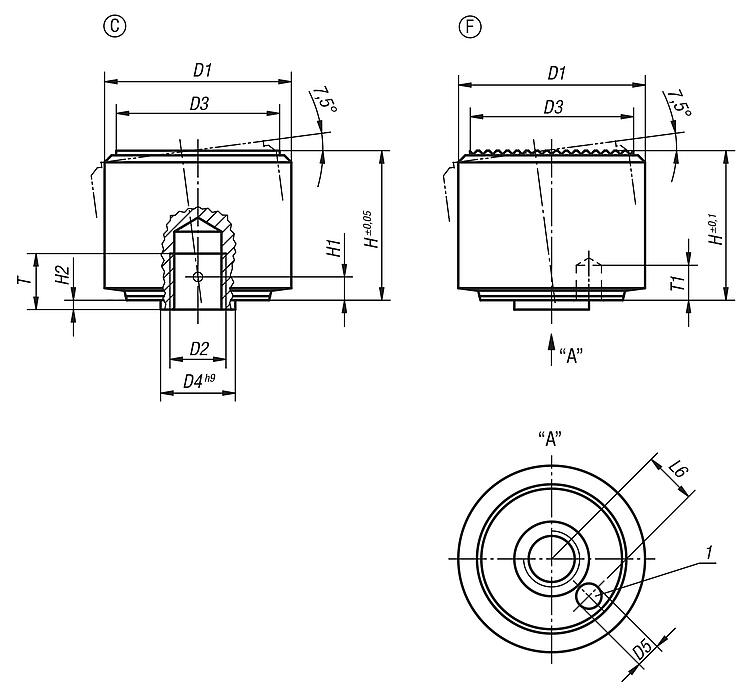

Planos (vista completa)

Soportes con bola oscilante de retrogiro automático

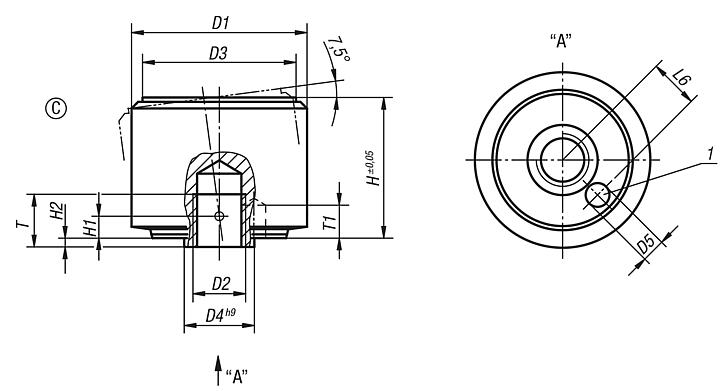

Soportes con bola oscilante de retrogiro automático, forma C, sistema plano

Más información

Planos

Soportes con bola oscilante de retrogiro automático, forma C, sistema plano

Selección/filtro de artículos

ReferenciaFormaD1D2D3D4D5HH1H2TT1L6Capacidad de carga
máx. kN (solo con
carga estática)
CADAcc.PrecioPedir
02004-105C18M51571,8142,10,8534,630 984.20 MXN
02004-106C22M61882,816,52,51645,650 1,086.68 MXN
02004-108C28M823113,321,53,41,3857,590 1,086.68 MXN
02004-110C34M1029134,4274,21,61069,2140 1,307.88 MXN
02004-112C40M1235165,4325212811,3220 1,548.96 MXN

Soportes con bola oscilante de retrogiro automático, forma F, sistema con acanaladura

Más información

Planos

Soportes con bola oscilante de retrogiro automático, forma F, sistema con acanaladura

Selección/filtro de artículos

ReferenciaFormaD1D2D3D4D5HH1H2TT1L6Capacidad de carga
máx. kN (solo con
carga estática)
CADAcc.PrecioPedir
02004-305F18M51571,8142,10,8534,630 1,328.04 MXN
02004-306F22M61882,816,52,51645,650 1,486.52 MXN
02004-308F28M823113,321,53,41,3857,590 1,486.52 MXN
02004-310F34M1029134,4274,21,61069,2140 1,809.92 MXN
02004-312F40M1235165,4325212811,3220 2,070.88 MXN
