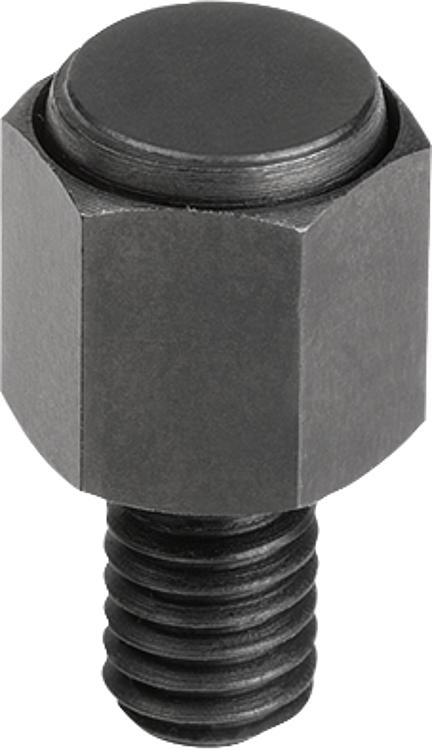

        Soportes con bola oscilante, con retrogiro automático, forma C, con rosca exterior, bola aplanada, planos

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Bola de acero, rodamiento esférico de acero tratado térmicamente.Versión:Bola endurecida, rodamiento esférico fosfatado.Indicación:Los soportes con bola oscilante sirven como topes, apoyos y piezas de presión en la construcción de portapiezas.
La superficie de apoyo vuelve a colocarse en la posición de salida después de la descarga de tracción.

Bola asegurada contra torsiones.

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 02081_C Soportes con bola oscilante, con retrogiro automático, forma C, con rosca exterior, bola aplanada, planos

131 kB

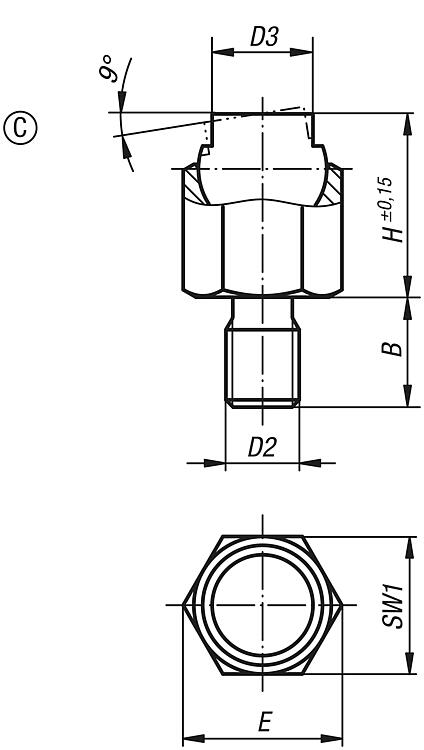

Planos

Selección/filtro de artículos

Referencia	Forma	B	D2	D3	H	E	SW1	Ø de bola	Capacidad de carga máx. kN (solo con carga estática)	Precio
02081-106	C	9	M6	7	13	11,5	10	9	8	808.36 MXN
02081-108	C	12	M8	9,5	18	15	13	12	16	808.36 MXN
02081-110	C	15	M10	14	25	21,9	19	17	32	1,122.80 MXN
02081-112	C	18	M12	20	36	31,2	27	25	64	1,122.80 MXN
02081-116	C	24	M16	22	40	34,6	30	28	90	1,122.80 MXN
