        Soportes con bola oscilante, con retrogiro automático, forma G, con soporte de ajuste, bola aplanada, planos

Descripción del artículo/Imágenes del producto

DescripciónMaterial:Bola de acero tratado térmicamente, rodamiento esférico de acero.Versión:Bola fosfatada, rodamiento esférico endurecido.Indicación:Los soportes con bola oscilante sirven como topes, apoyos y piezas de presión en la construcción de portapiezas.
La superficie de apoyo vuelve a colocarse en la posición de salida después de la descarga de tracción.

Bola asegurada contra torsiones.Características especiales:

DescargarAquí figura información recopilada en formato PDF:

¿Está buscando datos CAD? Los encontrará directamente en la tabla de productos.

Ficha de datos 02081_G Soportes con bola oscilante, con retrogiro automático, forma G, con soporte de ajuste, bola aplanada, planos

182 kB

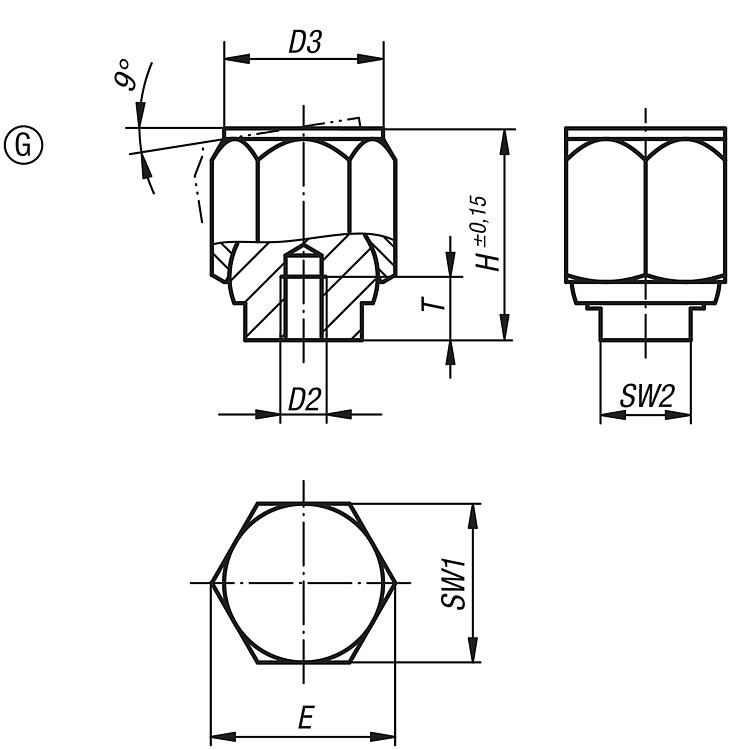

Planos

Selección/filtro de artículos

Referencia	Forma	D2	D3	H	E	T	SW1	SW2	Ø de bola	Capacidad de carga máx. kN (solo con carga estática)	Precio
02081-403	G	M3	9	13	11,5	5	10	6	9	8	757.96 MXN
02081-404	G	M4	12	18	15	6	13	8	12	16	1,030.96 MXN
02081-405	G	M5	18	25	21,9	8	19	10	17	32	1,316.84 MXN
02081-406	G	M6	26	36	31,2	10	27	16	25	64	1,341.48 MXN
02081-408	G	M8	30	40	34,6	12	30	17	28	90	1,408.40 MXN
